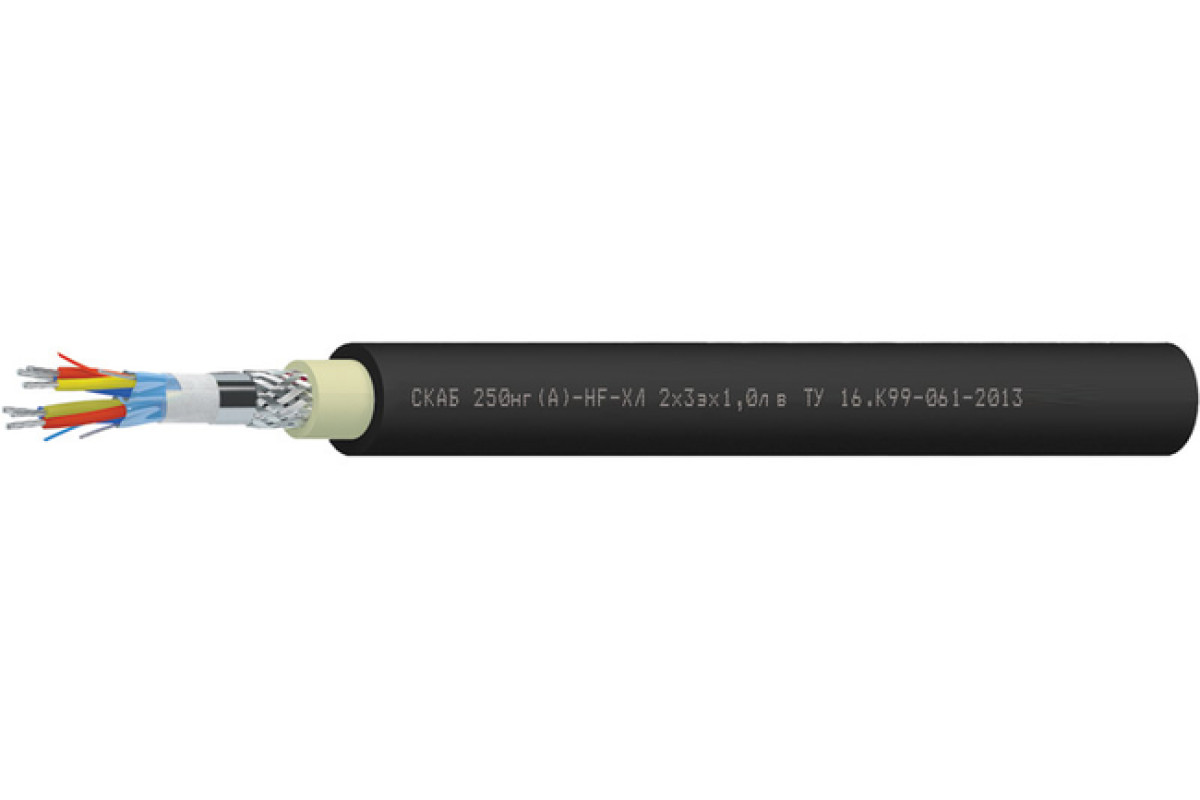

Кабель СКАБ 250нг(А)-HF-ХЛ в

СКАБ 250нг(А)-HF-ХЛ Nx3эxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки

Функциональная характеристика кабеля СКАБ 250нг(А)-HF-ХЛ в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно задействовать Кабель СКАБ 250нг(А)-HF-ХЛ в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-HF-ХЛ в:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок сохранения функциональности Кабель СКАБ 250нг(А)-HF-ХЛ в:

кабелей СКАБ 250нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	16,8	17,7	18,5	20,3	22,1
3	16,9	17,9	19,2	20,6	22,6
4	18,1	19,7	20,6	22,2	24,9
5	19,9	21,1	22,2	23,9	27,1
6	21,3	22,6	23,8	26,2	29,2
7	21,3	22,6	23,8	26,2	29,2
8	22,6	24,1	25,9	28,3	31,2
10	26,3	28,3	29,9	32,5	36,6
12	27	29,1	30,7	33,4	37,6
14	28,2	30,4	32,1	35,4	39,4
16	29,7	31,8	33,7	37,2	41,4
20	32,4	35,3	37,4	40,8	46,4
24	36,1	38,8	41,1	45,8	51,2

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	277,4	311,8	342	416,7	508
3	310,6	354,4	413,5	489,5	610,6
4	360,9	434,3	486,1	582,2	760,9
5	431,4	499,5	561,7	677,9	913,7
6	486,3	565,6	637,7	800,6	1 047,8
7	516	604,2	684,9	864,8	1 140,8
8	570,6	669,8	787,6	985,6	1 274,5
10	713,8	859,5	975,4	1 199,2	1 592,8
12	785,5	950,9	1 087,5	1 344,3	1 802,1
14	867,5	1 055	1 209,6	1 539,8	2 027,2
16	973,7	1 161,1	1 335,2	1 705	2 252,9
20	1 147,9	1 409,1	1 623,5	2 036,8	2 800,9
24	1 365,9	1 637,9	1 893,5	2 474,1	3 284,8

Электрические параметры СКАБ 250нг(А)-HF-ХЛ в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	34,1	57,5	65,9	77,7	90,2	102,7	112,1	139,1	168,4	187,0	207,7	251,1	297,8	346,9
0,75	35,8	60,4	69,2	81,6	94,7	107,8	117,7	146,1	176,8	196,4	218,1	263,7	312,7	364,2
1,0	38,3	65,2	75,0	88,6	103,0	117,5	145,6	159,2	193,0	237,1	262,3	289,6	342,2	398,9
1,5	42,4	73,1	84,6	100,3	134,0	152,2	165,3	181,0	245,4	271,3	300,4	330,5	391,3	492,0
2,5	48,6	85,1	99,0	135,4	157,2	179,0	217,2	237,3	289,2	320,5	355,7	391,9	502,9	586,0

ТУ 16.К99-061-2013
