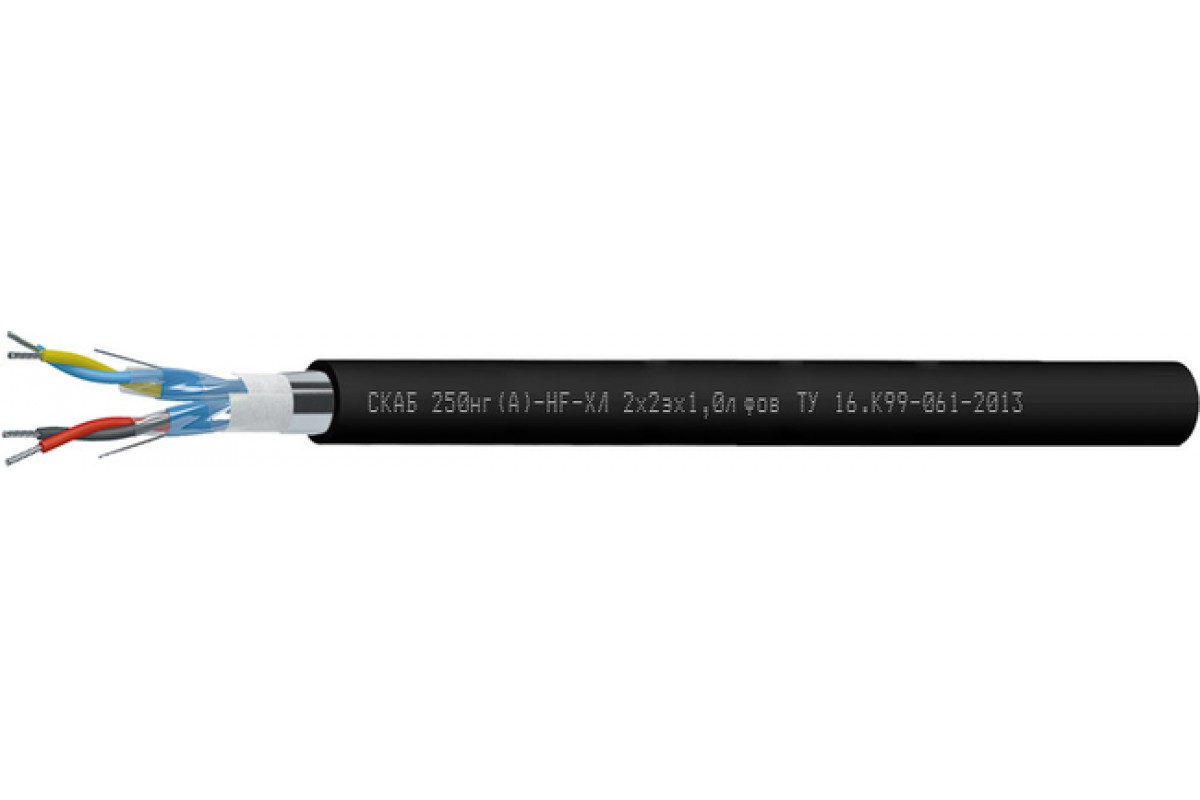

Кабель СКАБ 250нг(А)-HF-ХЛ фов

Производитель: НПП Спецкабель
Код товара: 2070
Доступность: На складе
СКАБ 250нг(А)-HF-ХЛ Nx2эхSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки

Технологическая цель кабеля СКАБ 250нг(А)-HF-ХЛ фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Допустимо задействовать Кабель СКАБ 250нг(А)-HF-ХЛ фов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250нг(А)-HF-ХЛ фов:


    Количество пар: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента

    Общий экран: из алюмолавсановой ленты
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

    Гарантийный срок работоспособности Кабель СКАБ 250нг(А)-HF-ХЛ фов:

    кабелей СКАБ 250нг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    213,614,415,216,418
    313,614,515,316,618,4
    414,715,816,618,120,6
    51617,118,120,222,5
    617,318,520,121,924,9
    717,318,520,121,924,9
    818,520,421,623,626,9
    102223,725,62831,4
    1222,624,926,428,932,4
    1423,726,127,730,334
    1625,527,429,13236,4
    202830,332,235,840,3
    243133,536,239,844,8

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2144,1163,6181,8215,4269,2
    3167,7193,7218,4264,2338,5
    4199,5232,4263,8322,5437,5
    5232,4272,4310,6401,3520,7
    6265,6312,8376,8463,3628,2
    7287,6340,7410,6508,5692,8
    8320,8400,3459,3570,5778,6
    10411,9488,4586,1726,7957,2
    12462,1574,7661,9826,41 097,1
    14516,8643,7743,8932,91 244,7
    16597714,3827,31 041,21 429,4
    20712,4856,4995,41 293,41 734,1
    24832,51 003,61 203,61 521,22 046,5

    Электрические параметры СКАБ 250нг(А)-HF-ХЛ фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    49,1

    55,0

    63,9

    73,6

    83,3

    90,0

    98,3

    137,3

    150,6

    165,9

    203,1

    238,8

    276,7

    0,75

    51,6

    57,7

    67,1

    77,3

    87,5

    94,5

    103,2

    144,2

    158,1

    174,2

    213,3

    250,7

    290,5

    1,0

    55,5

    62,3

    72,6

    83,8

    95,1

    102,9

    129,7

    156,8

    172,2

    212,6

    233,5

    273,3

    317,0

    1,5

    62,1

    70,0

    81,9

    94,8

    125,4

    134,9

    146,8

    200,9

    219,5

    242,5

    265,1

    310,9

    394,9

    2,5

    72,0

    81,6

    95,8

    129,6

    146,7

    158,2

    194,8

    237,0

    259,4

    285,4

    312,5

    401,7

    466,0


    ТУ 16.К99-061-2013
