Кабель СКАБ 250нг(А)-HF-ХЛ ф

Производитель: НПП «Спецкабель»
Код товара: 1622
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!

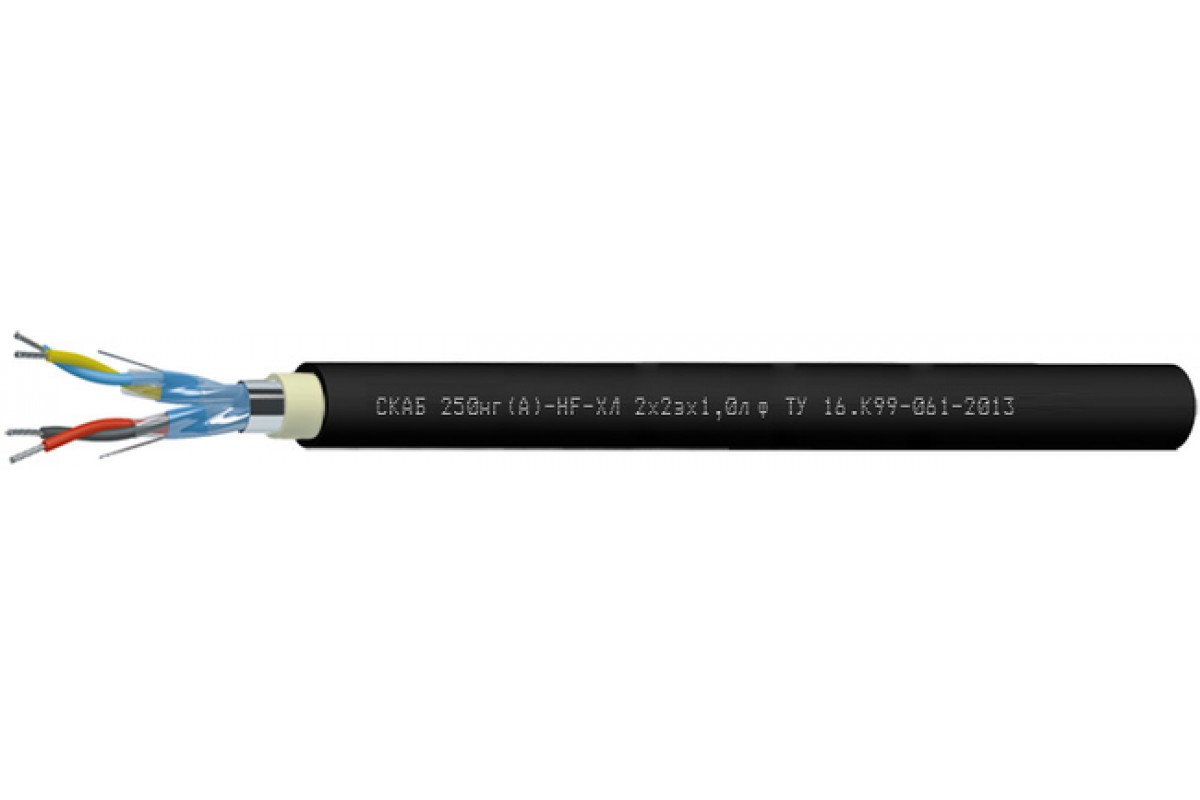

СКАБ 250нг(А)-HF-ХЛ Nx2эхSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки

Эксплуатация кабеля СКАБ 250нг(А)-HF-ХЛ ф

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Разрешается использовать Кабель СКАБ 250нг(А)-HF-ХЛ ф:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация (однократно): 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250нг(А)-HF-ХЛ ф:


    Количество пар: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Общий экран: из алюмолавсановой ленты
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

    Гарантийный срок сохранения характеристик Кабель СКАБ 250нг(А)-HF-ХЛ ф:

    кабелей СКАБ 250нг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    214,415,21617,719,3
    31515,916,718,520,3
    416,117,2182022
    517,418,52021,623,9
    618,720,421,523,326,3
    718,720,421,523,326,3
    820,421,82325,528,3
    1023,425,62729,432,8
    122426,327,830,333,8
    1425,627,529,131,735,9
    1626,928,830,533,437,8
    2029,431,733,637,241,7
    2432,435,437,641,246,7

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2197,1220,5242,2298361,4
    3227,7258286,3355,6440,2
    4264,7302,5337,9422,3529,5
    5303,4348,8410,5491,4621,6
    6342,8415,1466,4561,4739,7
    7364,7443500,2606,7804,3
    8423,2491,4556,1700,8899,3
    10510,6619,37018531 099,4
    12563,8686,1780,4956,71 243,9
    14648,1760,9868,41 070,11 434
    16711,2837,8958,91 186,21 594,4
    20838,7993,21 141,31 455,71 917,6
    24972,91 189,91 367,61 702,32 296,6

    Электрические параметры СКАБ 250нг(А)-HF-ХЛ ф

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    49,1

    55,0

    63,9

    73,6

    83,3

    90,0

    98,3

    137,3

    150,6

    165,9

    203,1

    238,8

    276,7

    0,75

    51,6

    57,7

    67,1

    77,3

    87,5

    94,5

    103,2

    144,2

    158,1

    174,2

    213,3

    250,7

    290,5

    1,0

    55,5

    62,3

    72,6

    83,8

    95,1

    102,9

    129,7

    156,8

    172,2

    212,6

    233,5

    273,3

    317,0

    1,5

    62,1

    70,0

    81,9

    94,8

    125,4

    134,9

    146,8

    200,9

    219,5

    242,5

    265,1

    310,9

    394,9

    2,5

    72,0

    81,6

    95,8

    129,6

    146,7

    158,2

    194,8

    237,0

    259,4

    285,4

    312,5

    401,7

    466,0


    ТУ 16.К99-061-2013
