СКАБ 250нг(А)-FRLSл ов

Код товара: 1530

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 250нг(А)-FRLS Nx3xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие

Целевое применение кабеля СКАБ 250нг(А)-FRLSл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Возможно применять Кабель СКАБ 250нг(А)-FRLSл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

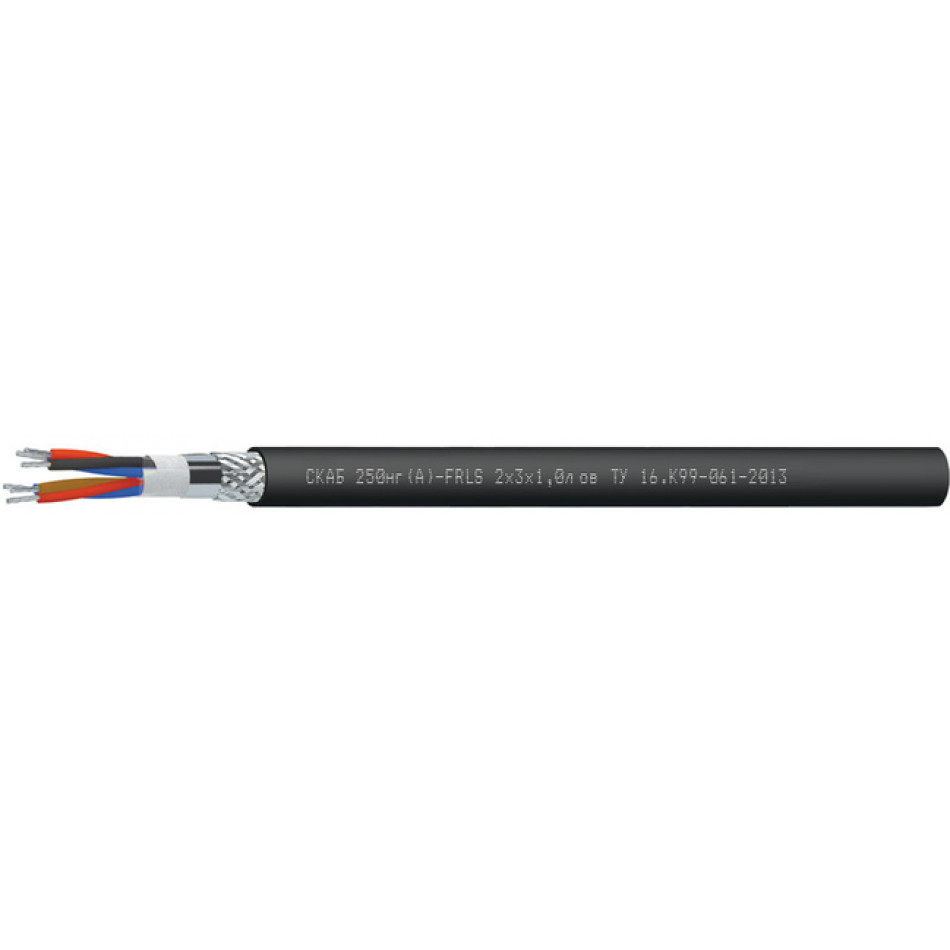

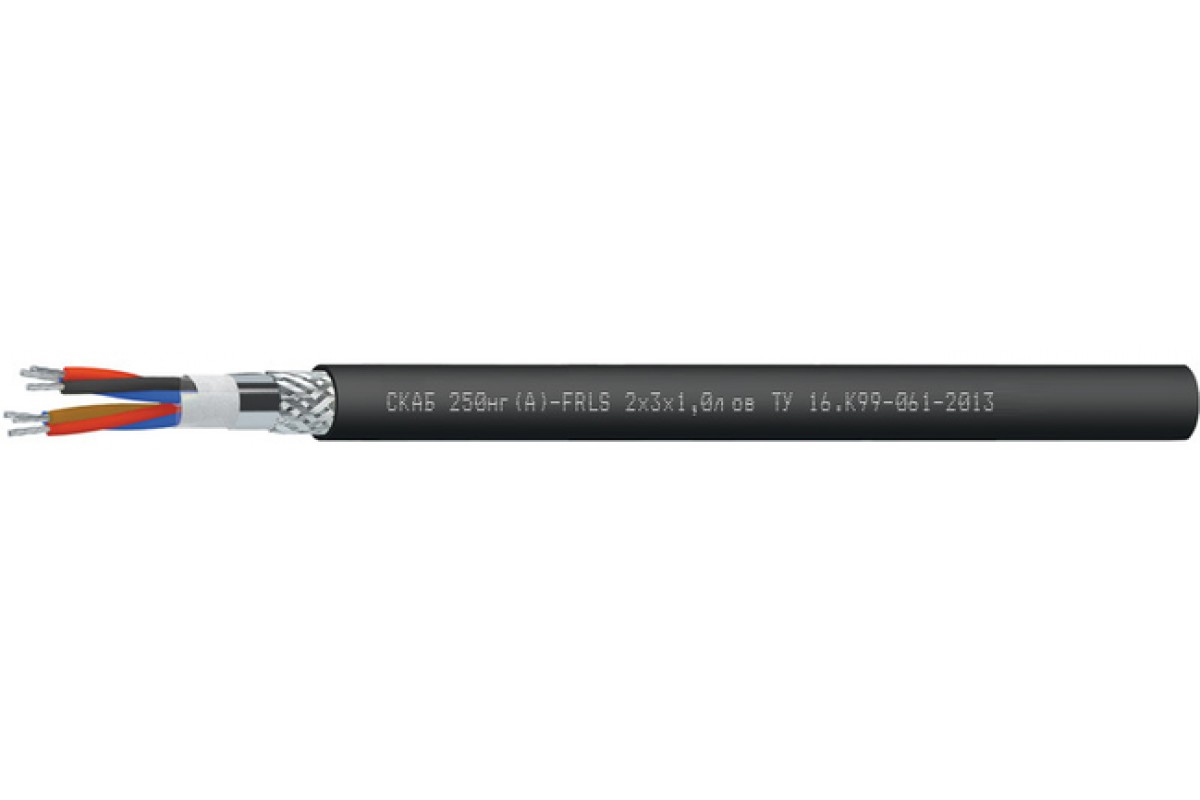

Конструкция Кабель СКАБ 250нг(А)-FRLSл ов:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный период работы Кабель СКАБ 250нг(А)-FRLSл ов:

кабелей СКАБ 250нг(А)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	10,1	10,6	11	11,6	12,5
2	15,7	16,6	17,3	18,6	20,9
3	15,8	16,8	17,6	19,5	21,4
4	17,1	18,2	19,6	21,2	23,3
5	18,5	20,2	21,3	23	26,2
6	20,5	21,9	23	25,7	28,4
7	20,5	21,9	23	25,7	28,4
8	22	23,5	25,5	27,6	30,6
10	26,2	28	29,5	32,1	36,2
12	26,9	28,8	30,4	33,1	37,3
14	28,2	30,2	31,9	35,2	39,2
16	29,6	31,8	33,6	37,1	41,6
20	32,6	35,5	37,6	41,2	46,5
24	36,6	39,3	41,9	46,2	51,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	113,2	127,8	141,3	166,2	205,9
2	206,7	235,5	262	311,7	412,3
3	237,4	275,9	311,9	399,8	512,5
4	280,4	329,6	395,5	484,6	628,9
5	325,7	405,3	463,2	571,2	795,7
6	392	464,7	531,3	707,3	920,5
7	420,1	501,8	577,2	770,4	1 012,6
8	467	558,7	692,6	859,6	1 138,3
10	615,4	733,4	843,8	1 053,7	1 433,9
12	681,2	818	947	1 192,4	1 637,9
14	758,9	912,4	1 061,2	1 381,8	1 850,1
16	834	1 011,8	1 179,4	1 538,6	2 109,6
20	990,1	1 244,1	1 454,5	1 891,6	2 598,4
24	1 192,9	1 451,2	1 741,7	2 265,3	3 061,8

Электрические параметры СКАБ 250нг(А)-FRLSл ов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	41,4	70,2	81,3	96,3	128,3	145,6	158,3	173,2	232,9	259,0	286,9	315,6	373,6	469,0
0,75	43,5	73,7	85,4	101,1	134,7	152,9	166,2	181,9	244,5	271,9	301,2	331,4	392,3	492,5
1,0	46,1	78,8	91,6	108,7	144,8	164,6	179,1	196,3	265,0	293,5	325,6	358,5	457,8	533,2
1,5	50,5	87,3	102,0	139,3	161,7	184,1	223,1	243,8	296,9	329,6	366,1	436,1	517,3	601,0
2,5	57,0	118,0	135,7	160,5	209,3	239,1	259,5	284,0	344,8	416,5	461,5	507,9	603,5	751,0
