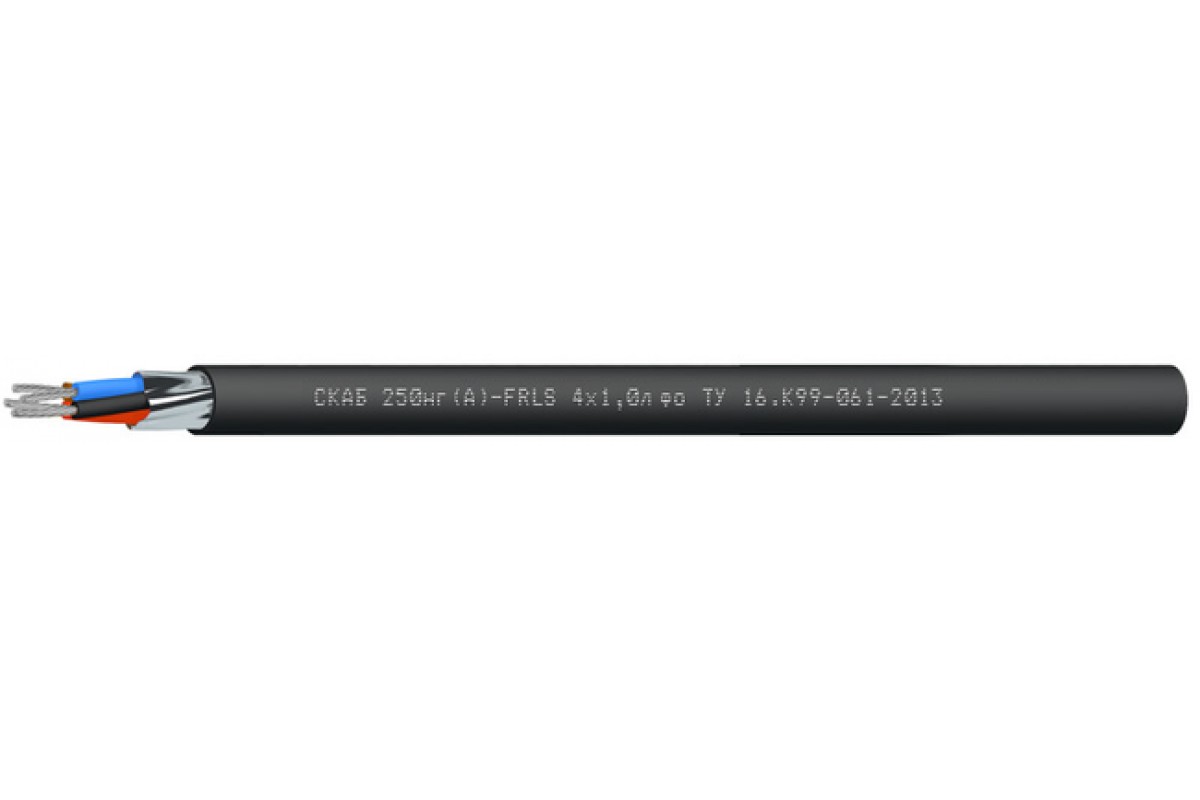

Кабель СКАБ 250нг(А)-FRLSл фо

Name: СКАБ 250нг(А)-FRLSл фо
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1974

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 250нг(А)-FRLS NxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие

Функциональная роль кабеля СКАБ 250нг(А)-FRLSл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешается использовать Кабель СКАБ 250нг(А)-FRLSл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –30 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-FRLSл фо:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийное обслуживание Кабель СКАБ 250нг(А)-FRLSл фо:

кабелей СКАБ 250нг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	8,7	9,9	10,4	11,1	12,1
5	10,1	10,7	11,2	12	13,1
6	10,8	11,4	12	12,9	14,1
7	10,8	11,4	12	12,9	14,1
8	11,5	12,2	12,8	13,8	15,2
10	13,1	13,9	14,7	15,9	17,5
12	13,4	14,3	15,1	16,3	18,1
14	14	15	15,8	17,1	19,4
19	15,4	16,5	17,4	19,4	21,5
24	17,7	19,5	20,5	22,3	25,4
27	18	19,8	20,9	22,8	25,9
30	18,6	20,5	21,6	23,6	26,8
37	20,5	22	23,2	25,8	28,8

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	89,5	119,2	135	164,3	212,2
5	118,3	138,4	157,6	193,6	252,3
6	134,1	157,8	180,5	223	292,7
7	144,2	171	196,7	245	324,6
8	160	190,4	219,5	274,5	364,9
10	193,5	231,3	267,5	335,9	448,5
12	216,5	260,7	303,2	383,7	516,5
14	241,6	292,4	341,4	434,2	607
19	303,2	370,4	435,4	578,2	785,2
24	372,7	476,4	559,1	716,2	1 002
27	405,8	519,3	611,4	786,5	1 102,9
30	440,9	564,9	666,4	859,8	1 207,8
37	543,1	670,7	794,5	1 056,3	1 451,9

Электрические параметры СКАБ 250нг(А)-FRLSл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3
