Кабель СКАБ 250нг(А)-FRLSл ф

Производитель: НПП «Спецкабель»
Код товара: 1679
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!

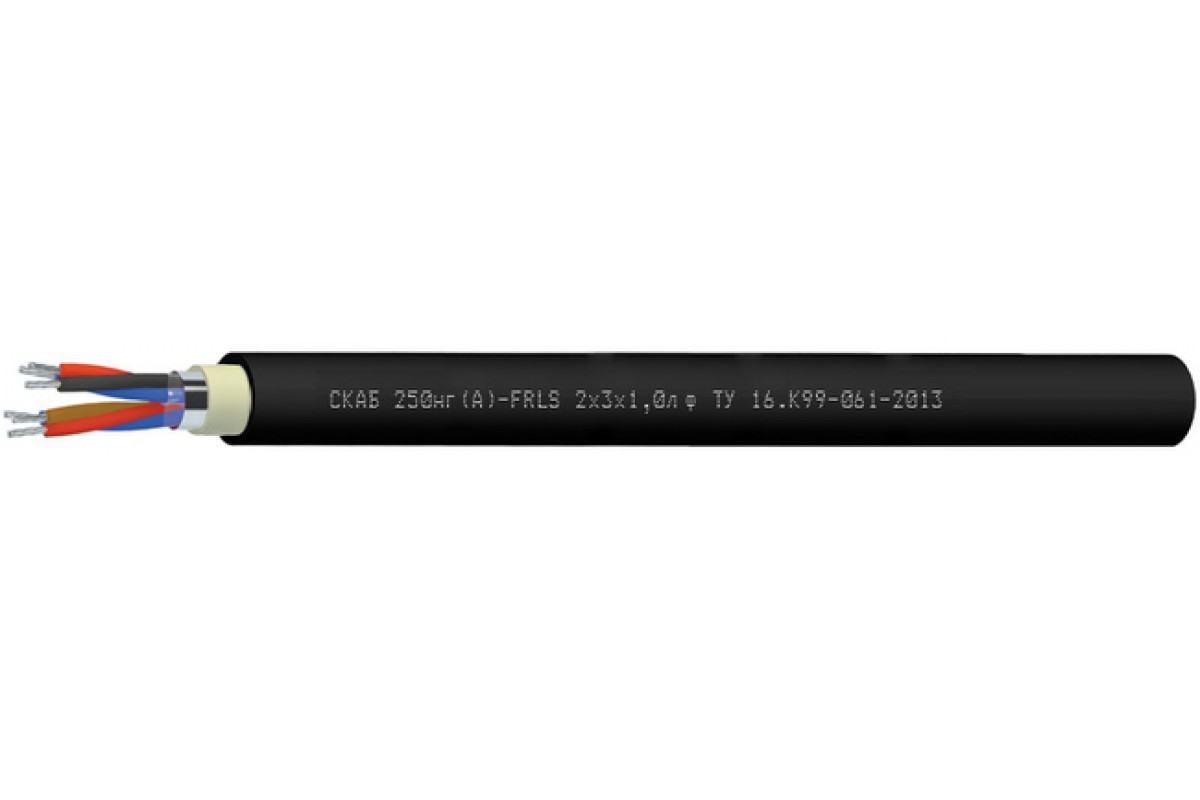

СКАБ 250нг(А)-FRLS Nx3xSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие

Целевое применение кабеля СКАБ 250нг(А)-FRLSл ф

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для систем противоаварийной защиты
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Разрешено задействовать Кабель СКАБ 250нг(А)-FRLSл ф:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений

    • Овальность поперечного сечения кабелей не более 10%

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250нг(А)-FRLSл ф:


    Количество троек: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: троечная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

    Гарантийный срок службы Кабель СКАБ 250нг(А)-FRLSл ф:

    кабелей СКАБ 250нг(А)-FRLS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    110,811,311,712,313,2
    215,816,717,519,321,1
    316,517,518,320,222,2
    417,819,420,321,924,1
    519,8212223,826,7
    621,222,623,826,228,9
    721,222,623,826,228,9
    822,724,72628,131,1
    1026,728,53032,636,7
    1227,429,330,933,637,8
    1428,730,732,435,739,7
    1630,132,334,137,641,9
    2033,13638,141,546,8
    2437,139,842,146,551,9

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1136,7152166,3192,5234,3
    2234,5265,1293,8365,4450,8
    3273,1313,7351,9443,1559,6
    4319,4389,8439,4531,5680,6
    5387,4450,6510,7622,8831,8
    6438512,3582,9741,5959,6
    7466,1549,4628,9804,51 051,7
    8516,8635,8727,2898,91 179,5
    10652,3771,1884,71 0981 484,2
    12720,6858,5990,61 239,81 687,5
    14797,7955,41 106,91 429,31 904,6
    16877,21 054,91 225,91 587,62 125,6
    201 037,91 292,31 504,71 906,62 617,8
    241 244,21 505,91 758,32 2843 080,3

    Электрические параметры СКАБ 250нг(А)-FRLSл ф

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    150

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число троек

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    41,4

    70,2

    81,3

    96,3

    128,3

    145,6

    158,3

    173,2

    232,9

    259,0

    286,9

    315,6

    373,6

    469,0

    0,75

    43,5

    73,7

    85,4

    101,1

    134,7

    152,9

    166,2

    181,9

    244,5

    271,9

    301,2

    331,4

    392,3

    492,5

    1,0

    46,1

    78,8

    91,6

    108,7

    144,8

    164,6

    179,1

    196,3

    265,0

    293,5

    325,6

    358,5

    457,8

    533,2

    1,5

    50,5

    87,3

    102,0

    139,3

    161,7

    184,1

    223,1

    243,8

    296,9

    329,6

    366,1

    436,1

    517,3

    601,0

    2,5

    57,0

    118,0

    135,7

    160,5

    209,3

    239,1

    259,5

    284,0

    344,8

    416,5

    461,5

    507,9

    603,5

    751,0


    ТУ 16.К99-061-2013
