Кабель СКАБ 250нг(А)-FRLS

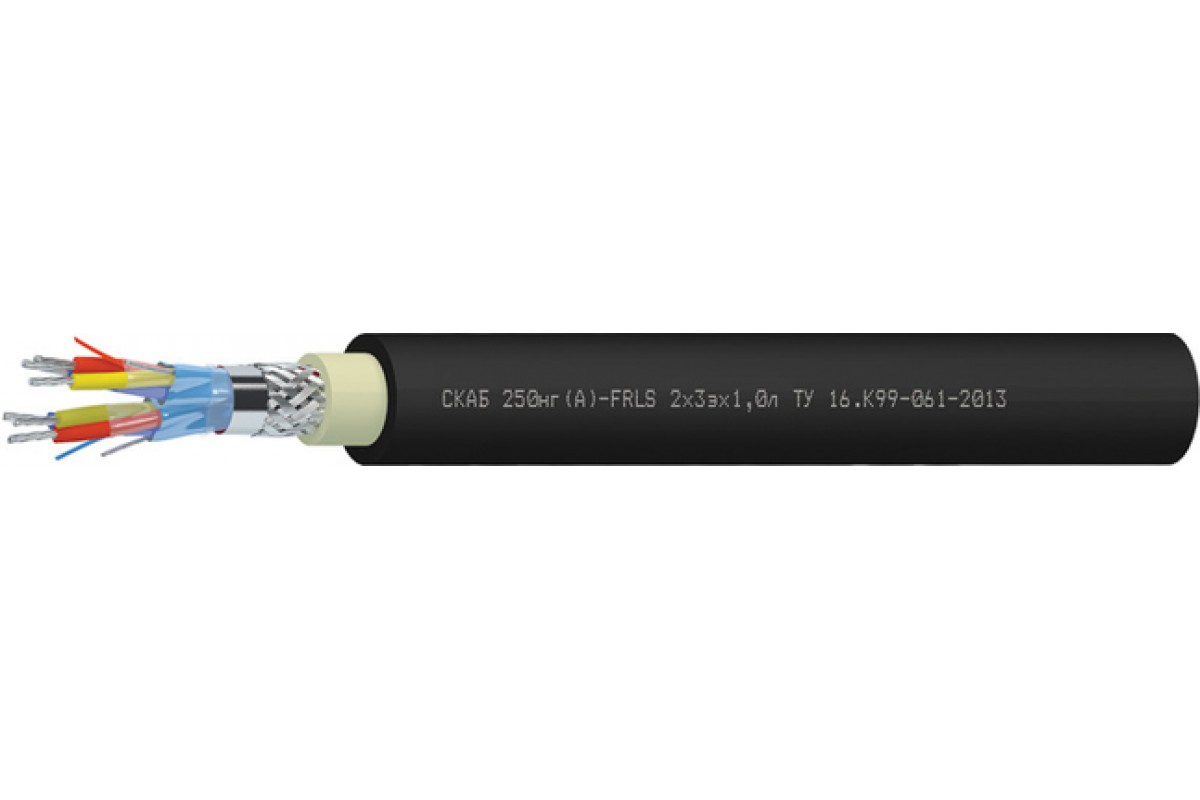

СКАБ 250нг(А)-FRLS – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие

Эксплуатация кабеля СКАБ 250нг(А)-FRLS

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно задействовать Кабель СКАБ 250нг(А)-FRLS:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-FRLS:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный срок технической исправности Кабель СКАБ 250нг(А)-FRLS:

кабелей СКАБ 250нг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	14,4	14,9	15,9	17,3	19,3
3	14,9	15,9	17,3	18,3	20,3
4	16,4	17,8	18,8	20,3	21,8
5	18,3	19,3	20,3	21,8	24,7
6	19,8	20,8	21,8	24,2	26,7
7	19,8	20,8	21,8	24,2	26,7
8	21,3	22,7	24,2	26,2	29,2
10	24,7	26,7	28,2	30,7	34,1
12	25,7	27,7	29,2	31,7	35,1
14	27,2	28,7	30,7	33,6	37,1
16	28,7	30,7	32,2	35,1	39,1
20	31,7	33,6	36,1	39,1	44
24	35,1	37,6	40,1	44	49

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	295,4	329,1	379,5	437,8	528,8
3	343,8	407,2	448,9	527,7	649,9
4	423,7	478,8	532,2	629,4	834,3
5	485,3	553,1	617,3	762,9	978,9
6	549,3	654,1	730,7	894,2	1 126,3
7	584,3	698,4	784,1	965,2	1 227
8	673,1	796,8	894,4	1 077	1 372
10	837	966,2	1 087,3	1 350	1 718,5
12	922,5	1 070,7	1 210,9	1 511,6	1 946,4
14	1 020,3	1 190,8	1 387,4	1 690,8	2 229,8
16	1 121,4	1 348,3	1 531,6	1 875,2	2 481,1
20	1 361,4	1 599,3	1 821,3	2 288,3	3 036,5
24	1 581	1 901,6	2 216,3	2 728	3 618,5

Электрические параметры СКАБ 250нг(А)-FRLS

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	115,1	132,8	167,8	191,7	216,1	228,3	269,8	327,3	358,3	394,3	431,7	532,9	615,8
0,75	124,4	157,1	182,3	208,8	252,8	266,6	294,9	358,2	393,1	433,2	499,7	586,5	681,1
1	145,2	167,4	194,8	223,6	270,6	285,8	318,3	384,7	422,7	491,4	538,1	632,5	767,9
1,5	179,5	209	262,7	303,8	343,9	364,4	404,5	518,4	570,3	629,9	693,9	854,5	990,4
2,5	159,5	184,7	215,6	265,9	302,2	319,7	354,2	453,8	498,1	549,1	602	711,5	860,5

ТУ 16.К99-061-2013
