СКАБ 250нг(А)-FRHF-ХЛл в

Код товара: 1232

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 250нг(А)-FRHF-ХЛ Nx2xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие

Сфера применения кабеля СКАБ 250нг(А)-FRHF-ХЛл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно задействовать Кабель СКАБ 250нг(А)-FRHF-ХЛл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

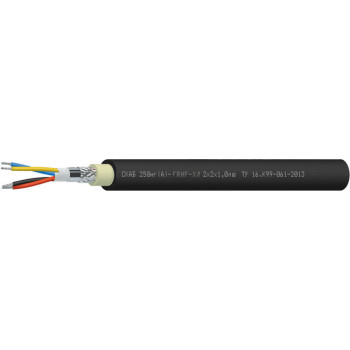

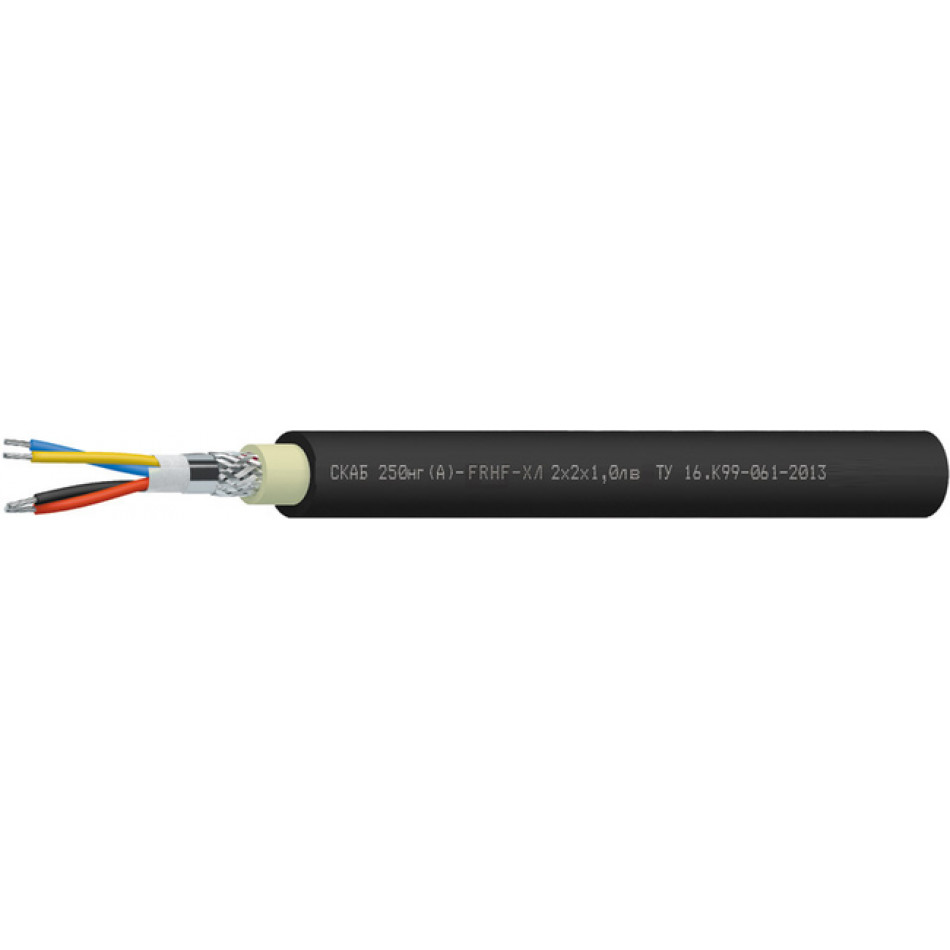

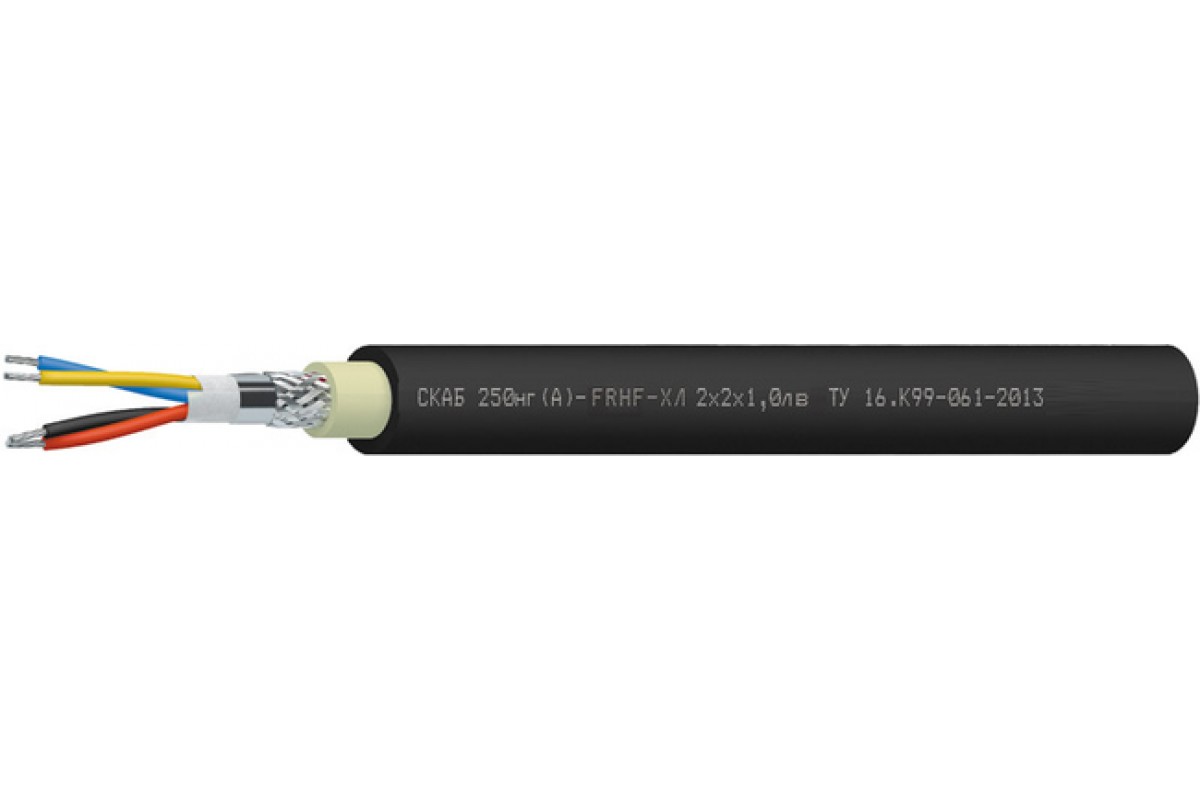

Конструкция Кабель СКАБ 250нг(А)-FRHF-ХЛл в:

Количество пар: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийное обслуживание Кабель СКАБ 250нг(А)-FRHF-ХЛл в:

кабелей СКАБ 250нг(А)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	11,8	12,2	12,6	13,2	14
2	17	17,8	18,5	20,2	21,9
3	17,1	18	19,2	20,5	22,3
4	18,3	19,8	20,6	22,1	24,1
5	20,1	21,2	22,2	23,8	26,6
6	21,5	22,7	23,8	26,1	28,9
7	21,5	22,7	23,8	26,1	28,9
8	22,9	24,7	25,9	28,1	30,9
10	26,6	28,5	29,9	32,3	36,2
12	27,3	29,2	30,7	33,2	37,2
14	28,7	30,5	32,1	35,3	39
16	30	32	33,7	37	41
20	32,8	35,5	37,4	40,6	45,8
24	36,5	39	41,2	45,1	50,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	152,1	165,5	177,5	199,4	232,9
2	260,2	286,6	310,7	373,4	443,3
3	280,7	314,2	363,1	421,7	512,2
4	320,5	380,9	419,3	492	607
5	381,1	432	478,9	566,2	729
6	425	483,7	538,3	665,2	853
7	443,8	508,4	568,9	707,2	914,4
8	487,6	584,8	653,9	806,4	1 016,1
10	609,3	723,9	809,6	972,4	1 269,3
12	660,6	787,9	888,4	1 075,8	1 415
14	741,3	863,7	977	1 226,3	1 576,3
16	806,6	944	1 069,5	1 347	1 738,3
20	937,9	1 136,6	1 291,6	1 589,6	2 158,2
24	1 111,5	1 307	1 495,2	1 889,8	2 514,1

Электрические параметры СКАБ 250нг(А)-FRHF-ХЛл в

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	36,5	60,6	68,2	79,3	91,4	120,1	129,1	140,3	190,6	208,3	230,0	251,3	294,4	341,5
0,75	38,3	63,6	71,6	83,3	96,0	126,1	135,6	147,3	200,1	218,7	241,5	263,9	309,1	358,6
1,0	40,5	67,8	76,5	89,3	120,0	135,2	145,6	158,4	215,1	236,7	260,2	284,5	333,8	422,2
1,5	44,1	74,8	84,8	116,1	133,3	150,5	162,4	199,1	241,4	264,6	291,3	319,0	408,7	473,9
2,5	50,3	103,2	115,3	134,0	154,3	197,7	212,4	232,2	280,1	307,6	371,9	406,4	476,2	598,6
