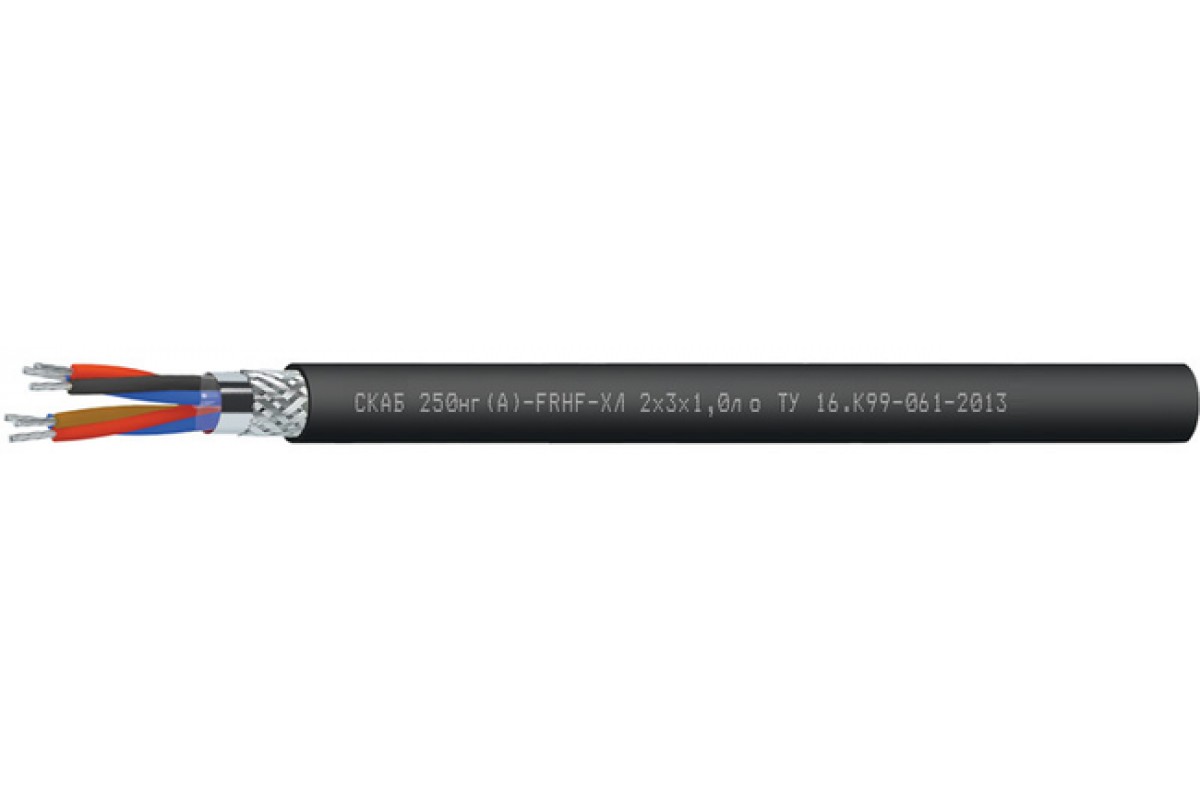

Кабель СКАБ 250нг(А)-FRHF-ХЛл о

СКАБ 250нг(А)-FRHF-ХЛ Nx3xSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие

Технологическое применение кабеля СКАБ 250нг(А)-FRHF-ХЛл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Возможно применять Кабель СКАБ 250нг(А)-FRHF-ХЛл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-FRHF-ХЛл о:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный период Кабель СКАБ 250нг(А)-FRHF-ХЛл о:

кабелей СКАБ 250нг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	9,5	10	10,4	11	11,9
2	14,5	15,4	16,1	17,4	19,7
3	15,2	16,2	17	18,4	20,8
4	16,5	17,6	18,5	20,6	22,7
5	17,9	19,6	20,7	22,4	25,6
6	19,9	21,3	22,4	25,1	27,8
7	19,9	21,3	22,4	25,1	27,8
8	21,4	22,9	24,9	27	30
10	25,6	27,4	28,9	31,5	35,6
12	26,3	28,2	29,8	32,5	36,7
14	27,6	29,6	31,3	34,1	38,6
16	29	31,2	33	36,5	41
20	32	34,4	37	40,6	45,9
24	36	38,7	41,3	45,1	51,1

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	98,1	111,5	124,8	148,8	187,3
2	178,5	205,9	231,1	279,6	374,6
3	213,8	251,4	285,8	351,9	478,9
4	256,1	303,2	347,8	452,3	593,2
5	299,1	375,4	430,8	536,7	754
6	361,4	431,2	495,5	665,4	873,6
7	389,6	468,3	541,4	728,5	965,7
8	434,1	523,7	650,5	816,9	1 087,9
10	574,9	687,2	795,9	1 003,6	1 375,2
12	639,5	771,7	899,6	1 140,7	1 577,3
14	712,4	865,3	1 011,3	1 291,5	1 786,2
16	787,9	962,3	1 126,9	1 474,6	2 042,1
20	939,1	1 150,1	1 389,7	1 822	2 520,1
24	1 133,6	1 387,3	1 673,8	2 143,5	2 974,5

Электрические параметры СКАБ 250нг(А)-FRHF-ХЛл о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	41,4	70,2	81,3	96,3	128,3	145,6	158,3	173,2	232,9	259,0	286,9	315,6	373,6	469,0
0,75	43,5	73,7	85,4	101,1	134,7	152,9	166,2	181,9	244,5	271,9	301,2	331,4	392,3	492,5
1,0	46,1	78,8	91,6	108,7	144,8	164,6	179,1	196,3	265,0	293,5	325,6	358,5	457,8	533,2
1,5	50,5	87,3	102,0	139,3	161,7	184,1	223,1	243,8	296,9	329,6	366,1	436,1	517,3	601,0
2,5	57,0	118,0	135,7	160,5	209,3	239,1	259,5	284,0	344,8	416,5	461,5	507,9	603,5	751,0

ТУ 16.К99-061-2013
