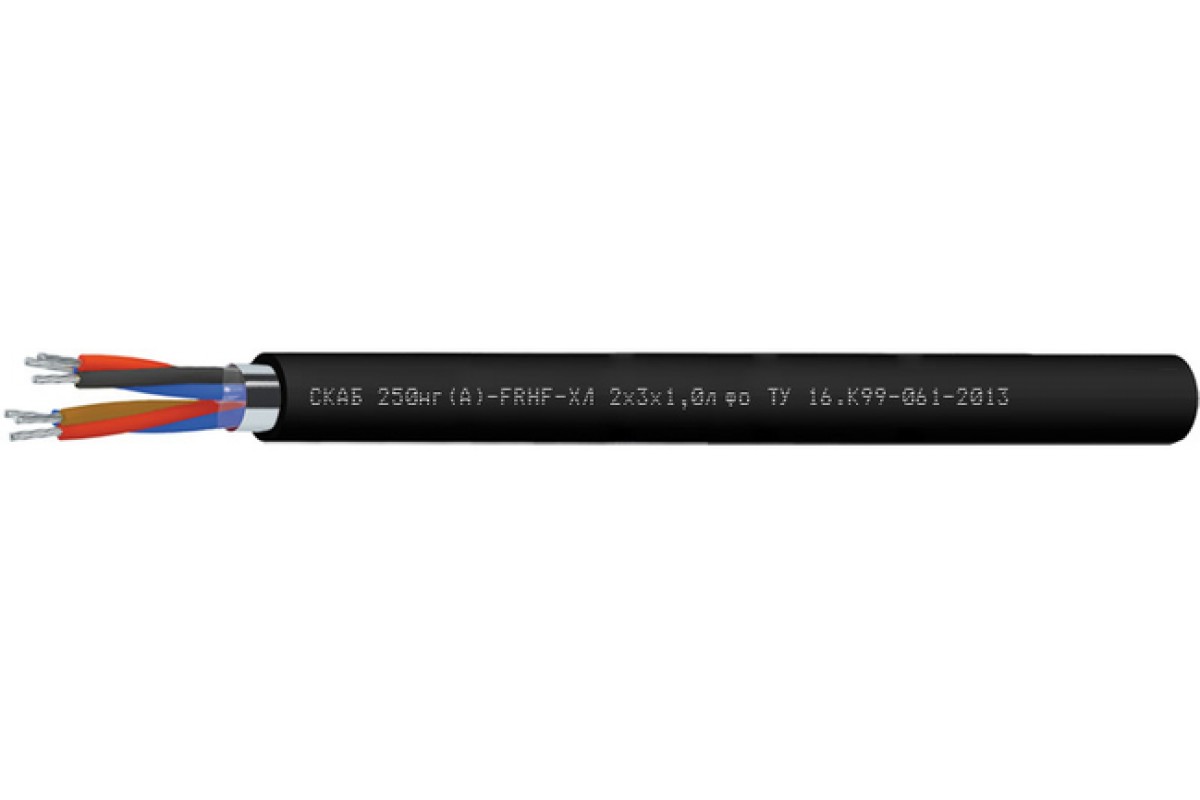

Кабель СКАБ 250нг(А)-FRHF-ХЛл фо

СКАБ 250нг(А)-FRHF-ХЛ Nx3xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие

Функциональность кабеля СКАБ 250нг(А)-FRHF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно эксплуатировать Кабель СКАБ 250нг(А)-FRHF-ХЛл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-FRHF-ХЛл фо:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Общий экран: из алюмолавсановой ленты
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок сохранения характеристик Кабель СКАБ 250нг(А)-FRHF-ХЛл фо:

кабелей СКАБ 250нг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	8,1	8,5	8,9	10,3	11,2
2	13,8	14,7	15,5	16,8	18,6
3	14,5	15,5	16,3	17,7	20,2
4	15,8	16,9	17,8	19,9	22,1
5	17,3	18,5	20	21,8	24,2
6	18,7	20,6	21,8	24,2	26,9
7	18,7	20,6	21,8	24,2	26,9
8	20,7	22,2	23,5	26,1	29,1
10	24,2	26,5	28	30,6	34,2
12	25,4	27,3	28,9	31,6	35,8
14	26,7	28,7	30,4	33,2	37,7
16	28,1	30,3	32,1	35,6	39,9
20	31,1	33,5	35,6	39,5	44,3
24	34,6	37,8	39,6	44	49,9

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	71,1	83	94,3	129,4	165,5
2	149,8	174,8	198,6	243	315,3
3	183,8	218,3	251,4	313,7	435,1
4	222	266,4	309,1	408,7	544,2
5	261,5	315,8	387,1	488,3	655,1
6	301,3	385,1	448,5	591,4	792,3
7	329,4	422,2	494,4	654,5	884,5
8	388,8	473,6	555,7	736,6	998,3
10	475,7	606,5	710,2	907,1	1 233,1
12	562,7	688,6	810,6	1 042,8	1 462,6
14	631,6	776,7	917,4	1 185,4	1 667,6
16	702,1	866,3	1 025,8	1 364,1	1 874,9
20	843,9	1 046,6	1 243,8	1 658,3	2 291,2
24	990,5	1 268,5	1 467,4	1 959,5	2 763,6

Электрические параметры СКАБ 250нг(А)-FRHF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	41,4	70,2	81,3	96,3	128,3	145,6	158,3	173,2	232,9	259,0	286,9	315,6	373,6	469,0
0,75	43,5	73,7	85,4	101,1	134,7	152,9	166,2	181,9	244,5	271,9	301,2	331,4	392,3	492,5
1,0	46,1	78,8	91,6	108,7	144,8	164,6	179,1	196,3	265,0	293,5	325,6	358,5	457,8	533,2
1,5	50,5	87,3	102,0	139,3	161,7	184,1	223,1	243,8	296,9	329,6	366,1	436,1	517,3	601,0
2,5	57,0	118,0	135,7	160,5	209,3	239,1	259,5	284,0	344,8	416,5	461,5	507,9	603,5	751,0

ТУ 16.К99-061-2013
