Кабель СКАБ 250КУнг(C)-FRHF-ХЛл ов

СКАБ 250КУнг(C)-FRHF-ХЛ NxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Технологическое применение кабеля СКАБ 250КУнг(C)-FRHF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо задействовать Кабель СКАБ 250КУнг(C)-FRHF-ХЛл ов:

В грунтах категории I — III

В искробезопасных цепях Ex-i

Внутри и вне помещений

В химически агрессивных средах

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

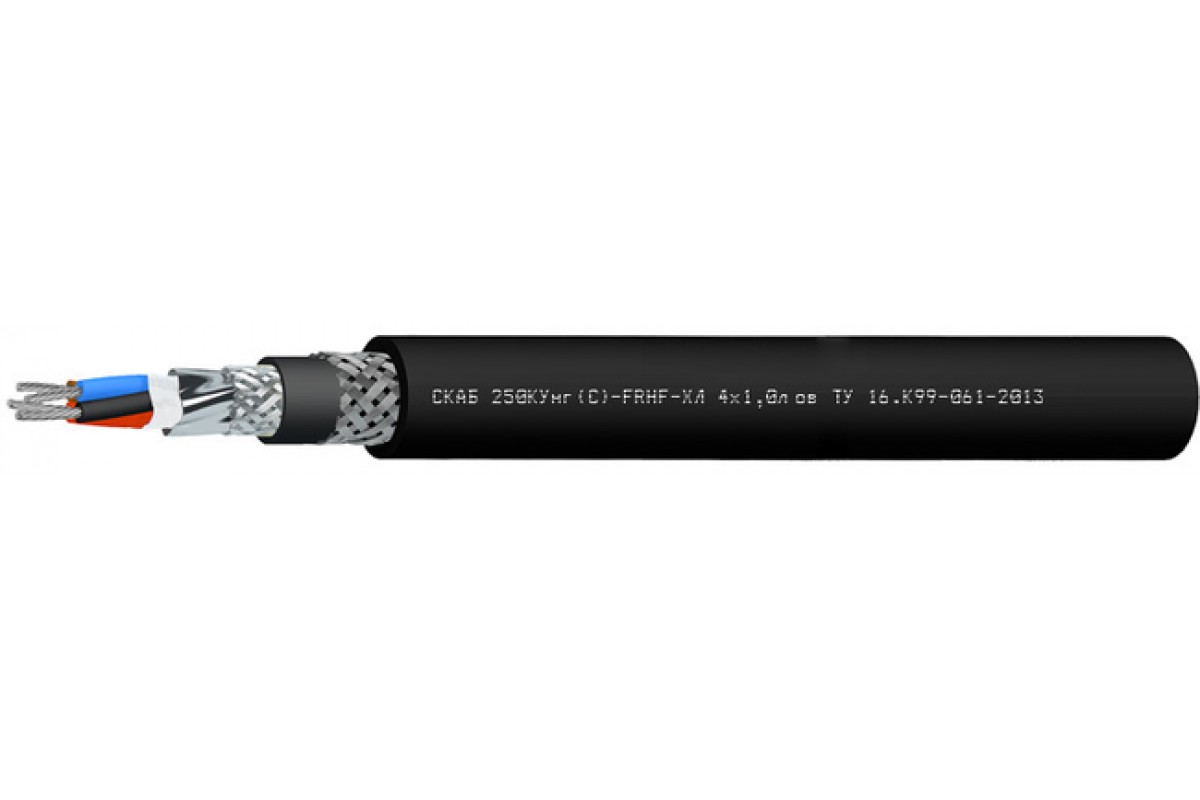

Конструкция Кабель СКАБ 250КУнг(C)-FRHF-ХЛл ов:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: термопластичный полиуретан, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работы Кабель СКАБ 250КУнг(C)-FRHF-ХЛл ов:

кабелей СКАБ 250КУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	15,7	16,2	16,6	17,3	18,3
5	16,9	17,5	18	18,8	19,9
6	17	17,7	18,2	19,1	20,4
7	17	17,7	18,2	19,1	20,4
8	17,7	18,4	19	20	21,4
10	19,3	20,2	20,9	22,1	24,3
12	19,7	20,5	21,3	22,5	25,2
14	20,3	21,2	22	23,3	26,1
19	21,6	22,7	23,6	26	28,1
24	24,8	26,1	27,2	29	32,2
27	25,2	26,5	27,6	29,4	32,7
30	25,8	27,1	28,3	30,9	33,6
37	27,1	28,6	30,4	32,7	36,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	292,1	318,3	340,2	382,9	448
5	337,2	367,5	395,4	445,7	524,1
6	346,9	380,7	412,2	470,4	560
7	357	395,4	428,3	492,4	592,8
8	383,5	426,9	465,9	537,8	651,2
10	443,5	498	544,8	633,6	797,4
12	473,5	533,5	587,6	687,8	894,8
14	508	575,1	637,4	752,8	984,6
19	593,3	674,5	760,4	951,4	1 197
24	745,2	851,6	952,5	1 143,7	1 502,7
27	784	903,7	1 013	1 221,7	1 613
30	829,2	958,2	1 081,5	1 360,8	1 733,5
37	936	1 088,7	1 264,8	1 565	2 078,9

Электрические параметры СКАБ 250КУнг(C)-FRHF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	126,3	137,3	148,4	154,4	163,0	187,6	198,3	211,8	244,1	347,2	362,4	381,0	495,8
0,75	132,6	144,2	155,8	162,1	171,1	197,0	208,2	222,4	256,3	364,6	380,5	400,0	520,6
1,0	138,6	151,2	163,7	170,6	180,3	208,2	220,5	235,9	332,0	387,6	404,9	426,2	554,0
1,5	148,7	162,8	176,9	184,6	195,6	227,0	240,9	317,0	363,3	501,4	522,3	548,4	613,4
2,5	163,7	180,2	196,6	205,8	218,6	315,3	333,1	355,9	410,3	578,6	603,2	634,0	706,1

ТУ 16.К99-061-2013
