Кабель СКАБ 250КУнг(C)-FRHF-ХЛ фо

СКАБ 250КУнг(C)-FRHF-ХЛ Nx3эхSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Технологическая функция кабеля СКАБ 250КУнг(C)-FRHF-ХЛ фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо эксплуатировать Кабель СКАБ 250КУнг(C)-FRHF-ХЛ фо:

В грунтах категории I — III

В искробезопасных цепях Ex-i

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

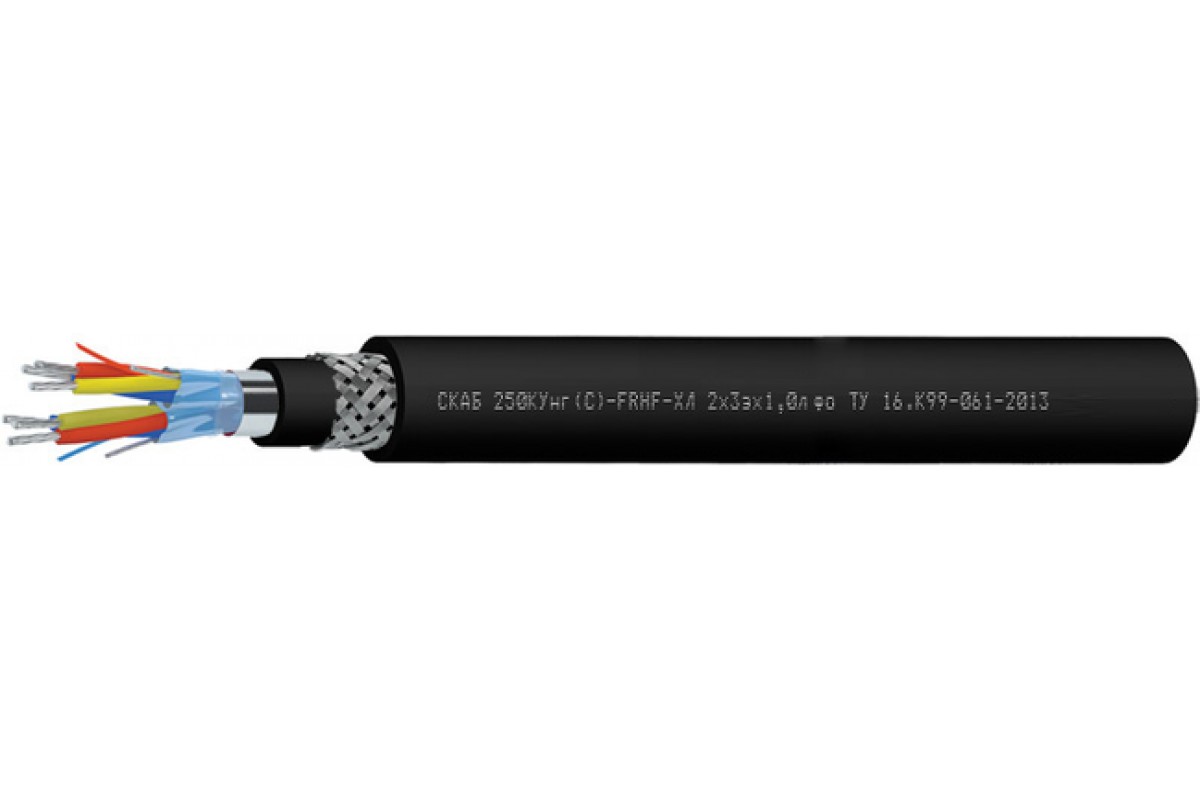

Конструкция Кабель СКАБ 250КУнг(C)-FRHF-ХЛ фо:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка:троенчая
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты
Оболочка: термопластичный полиуретан, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Срок службы по гарантии Кабель СКАБ 250КУнг(C)-FRHF-ХЛ фо:

кабелей СКАБ 250КУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	19,6	20,5	21,3	22,6	25,3
3	20,4	21,4	22,3	23,6	26,5
4	21,9	22,9	24,4	26,3	28,5
5	23,4	25,5	26,6	28,3	31,3
6	25,9	27,3	28,5	30,9	33,6
7	25,9	27,3	28,5	30,9	33,6
8	27,6	29	30,8	32,9	36,3
10	31,8	33,6	35,6	38,2	42,7
12	32,6	34,5	36,5	39,2	43,8
14	34	36,4	38,1	41,5	46,3
16	36	38,1	39,9	44,4	49
20	39,2	43	45,1	48,9	54,2
24	44,4	47,5	49,9	54,2	60

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	388,6	427,3	460,5	525,1	666,1
3	439,9	490	533,8	616,6	796,2
4	506,5	566,2	645,7	773,1	943,4
5	572,5	690,9	763,3	891,4	1 121,2
6	691,5	775,9	859,5	1 033,7	1 282,1
7	726,6	820,2	912,9	1 104,7	1 382,8
8	798,3	906,9	1 039,1	1 227,9	1 571,2
10	986,7	1 122,1	1 284,1	1 524,1	2 055,1
12	1 073,9	1 228,9	1 411,6	1 692,5	2 288,1
14	1 178,1	1 388,5	1 561,4	1 911,3	2 590,6
16	1 319,9	1 519	1 711,8	2 262	2 908,2
20	1 542,4	1 969,6	2 211,6	2 714,7	3 503,9
24	1 968	2 306,3	2 601,6	3 195,6	4 130,8

Электрические параметры СКАБ 250КУнг(C)-FRHF-ХЛ фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	174,5	186,9	209,8	235,3	320,4	337,0	360,1	501,1	536,7	577,0	619,7	706,6	919,0
0,75	183,2	196,2	220,3	247,1	336,4	353,9	378,1	526,2	563,5	605,9	650,7	741,9	964,9
1,0	193,2	207,4	233,5	323,6	356,8	375,8	402,0	562,8	599,5	645,5	694,1	899,9	1029,8
1,5	209,8	226,0	316,0	353,4	390,7	488,1	520,7	617,9	659,5	711,5	766,4	1003,6	1143,1
2,5	295,7	315,6	354,6	473,8	526,3	553,6	591,7	700,4	856,1	932,3	1001,9	1148,5	1452,2

ТУ 16.К99-061-2013
