Кабель СКАБ 250Кнг(А)-LSл в

СКАБ 250Кнг(А)-LS Nx2xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, бронированные

Оперативное свойство кабеля СКАБ 250Кнг(А)-LSл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешается использовать Кабель СКАБ 250Кнг(А)-LSл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

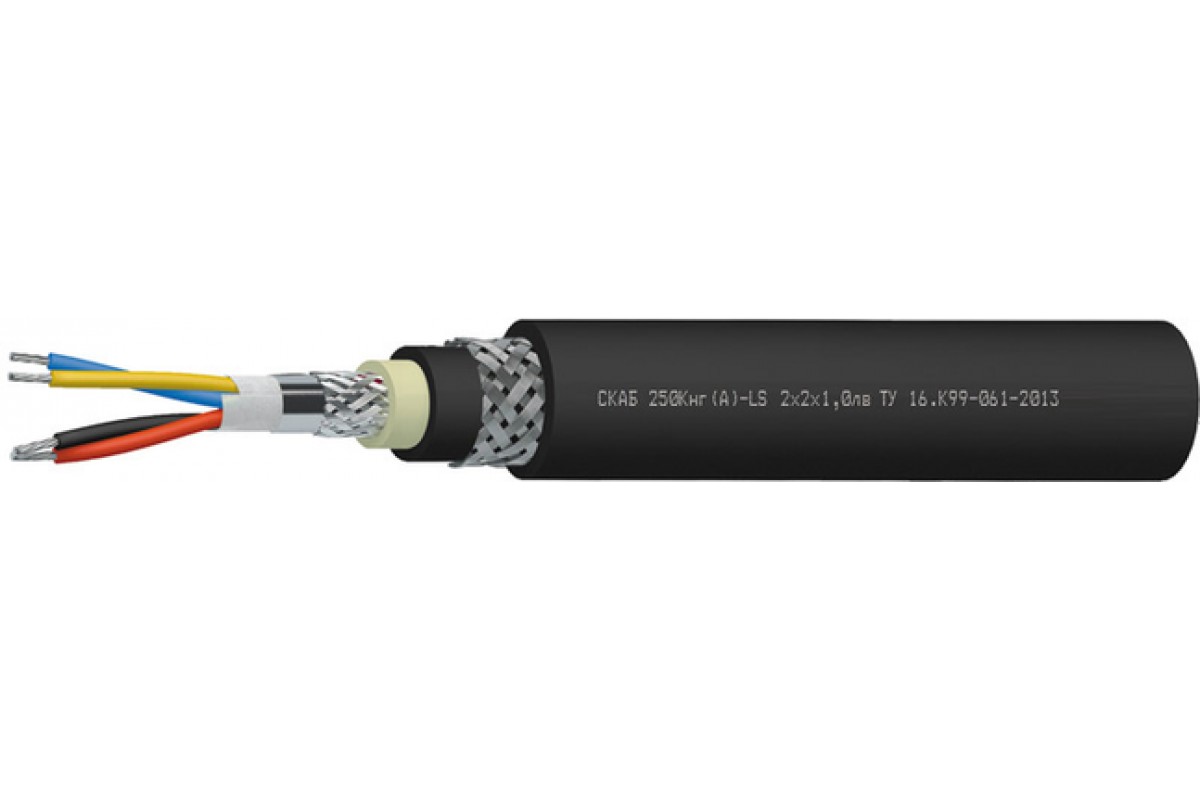

Конструкция Кабель СКАБ 250Кнг(А)-LSл в:

Количество пар: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: парная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок безотказной работы Кабель СКАБ 250Кнг(А)-LSл в:

кабелей СКАБ 250Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	97,9	141,6	148,3	163,1	179,9	196,7	205,7	218,7	316,6	334,2	357,1	381,5	511,7	574,2
0,75	102,8	148,7	155,7	171,3	188,9	206,5	216,0	229,6	332,4	350,9	375,0	400,6	537,3	602,9
1,0	107,3	157,2	165,0	182,0	201,3	220,5	231,0	305,2	355,7	376,1	478,3	513,1	576,9	648,8
1,5	114,7	171,3	180,4	199,9	221,9	304,2	317,5	337,0	471,6	497,0	534,1	569,9	643,0	831,9
2,5	130,6	197,4	208,3	231,5	257,6	351,7	367,6	390,8	549,3	579,7	619,7	662,3	859,7	983,3

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	15,9	16,3	16,7	17,3	18,1
2	20,3	21,2	21,9	23,1	25,7
3	20,3	21,2	22	23,3	26
4	21,3	22,3	23,2	25,5	27,5
5	22,4	23,5	25,4	27	29,3
6	23,5	25,7	26,8	28,6	31,6
7	23,5	25,7	26,8	28,6	31,6
8	25,6	27	28,1	30,6	33,6
10	28,2	30,4	31,8	34,5	38,7
12	28,8	31	32,8	35,6	39,6
14	30,3	32,4	33,9	37	41,2
16	31,4	33,6	35,7	38,5	43,8
20	33,9	36,5	38,4	43	47,9
24	37	39,5	42,1	47	52,8

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	324,6	346	362,1	394,3	440,8
2	485,4	524,3	559,7	620	766,6
3	500,8	546,3	590,5	663,5	834,3
4	547,9	605,4	655,7	800,3	947,9
5	600,4	667,3	777,3	889,2	1 064,5
6	651,6	784	852,6	982,7	1 217,7
7	667,4	805,5	879,8	1 020,6	1 275,6
8	773,8	868,3	954,4	1 143,8	1 420,1
10	897,6	1 046,3	1 152,6	1 378,5	1 769,7
12	948,2	1 111,8	1 257,1	1 521	1 918,8
14	1 048,6	1 219,2	1 355,7	1 646,7	2 089,9
16	1 115,3	1 306,9	1 492	1 777,9	2 422,5
20	1 288,4	1 524,1	1 705,8	2 244,3	2 855,9
24	1 487,4	1 723,1	1 980,6	2 593,7	3 370,7

Электрические параметры СКАБ 250Кнг(А)-LSл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

ТУ 16.К99-061-2013
