Кабель СКАБ 250Кнг(А)-LSл ов

СКАБ 250Кнг(А)-LS NxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, бронированные

Рабочая задача кабеля СКАБ 250Кнг(А)-LSл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно применять Кабель СКАБ 250Кнг(А)-LSл ов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

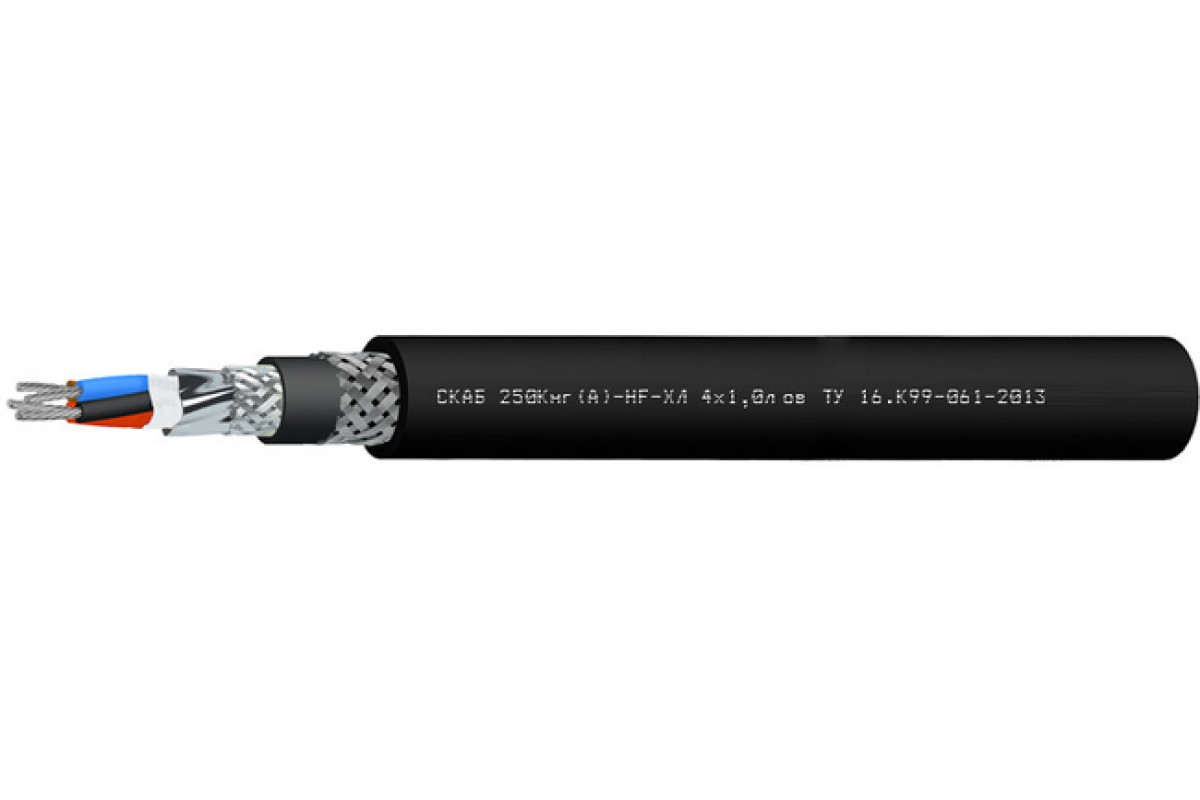

Конструкция Кабель СКАБ 250Кнг(А)-LSл ов:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийное обслуживание Кабель СКАБ 250Кнг(А)-LSл ов:

кабелей СКАБ 250Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	14,7	15,2	15,6	16,4	17,4
5	15,9	16,4	16,9	17,7	18,9
6	15,8	16,5	17	17,9	19,2
7	15,8	16,5	17	17,9	19,2
8	16,4	17,1	17,7	18,7	20,1
10	17,7	18,6	19,3	20,5	22,2
12	18	18,9	19,6	20,9	22,6
14	18,5	19,4	20,2	21,5	23,4
19	19,6	20,7	21,6	23,1	26,1
24	21,5	22,8	24,4	26,6	29,1
27	22,3	23,1	25,1	27	29,5
30	22,8	24,2	25,7	27,6	31
37	23,9	25,8	27,1	29,2	32,8

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	281,8	307	329,5	371,8	437
5	321,9	352,7	379,9	429,1	508,4
6	327,7	361,8	392,8	449,6	542,2
7	335,1	372,7	406,5	468,9	570,9
8	359	399,9	438,5	510,5	623,5
10	411,6	462,8	510,1	597,3	737,7
12	434,9	492,1	546,5	646,5	804,7
14	462,7	530,3	591,2	704,2	886,3
19	533,7	618,1	694,7	842,6	1 128,3
24	624,1	726	850,4	1 063,1	1 359,6
27	678,1	770,2	925,3	1 130,4	1 456,6
30	716,9	843,4	983,8	1 209,4	1 625
37	803,9	976,5	1 119	1 388,7	1 881,5

Электрические параметры СКАБ 250Кнг(А)-LSл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	111,7	120,8	129,7	134,5	141,3	161,5	170,0	180,8	206,4	240,9	251,9	321,6	356,4
0,75	117,3	126,8	136,2	141,2	148,4	169,6	178,5	189,8	216,7	252,9	264,5	337,7	374,2
1,0	123,1	133,5	143,8	149,3	157,2	180,3	190,1	202,5	232,1	331,4	345,1	362,2	402,3
1,5	132,8	144,6	156,4	162,8	171,8	198,2	209,5	223,7	257,8	367,6	383,5	403,1	449,2
2,5	147,3	161,4	175,4	182,9	193,7	225,0	238,5	314,4	359,9	497,7	518,0	543,6	607,3

ТУ 16.К99-061-2013
