Кабель СКАБ 250Кнг(А)-LSл ов

СКАБ 250Кнг(А)-LS Nx3xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, бронированные

Целевая задача кабеля СКАБ 250Кнг(А)-LSл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено задействовать Кабель СКАБ 250Кнг(А)-LSл ов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

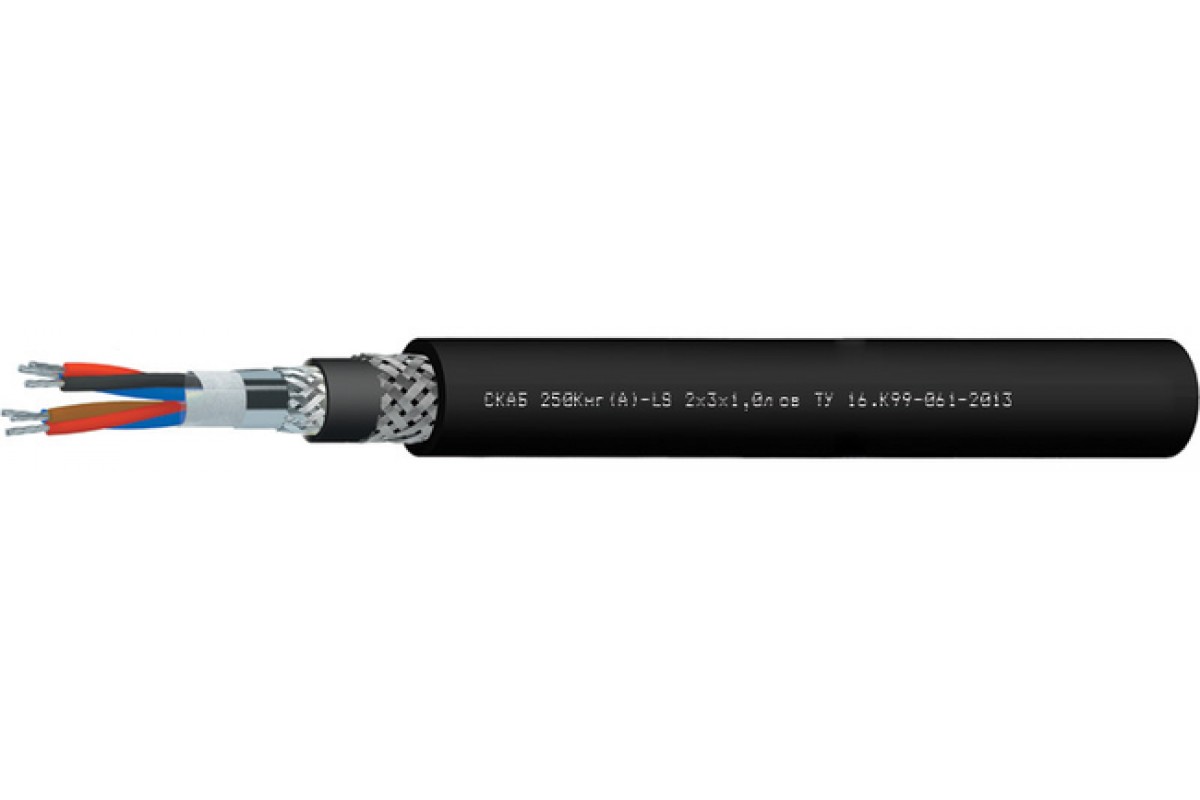

Конструкция Кабель СКАБ 250Кнг(А)-LSл ов:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Срок службы по гарантии Кабель СКАБ 250Кнг(А)-LSл ов:

кабелей СКАБ 250Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	13,5	14,7	15	15,7	16,6
2	18,9	19,8	20,6	21,9	24,6
3	18,9	19,9	20,7	22,1	24,9
4	20	21,1	22	23,5	26,6
5	21,2	22,4	23,4	26,1	28,5
6	22,4	24,2	25,8	27,7	31,2
7	22,4	24,2	25,8	27,7	31,2
8	23,6	26	27,3	29,4	33,1
10	27,4	29,9	31,4	34	38
12	28	30,6	32,2	34,9	39
14	29	31,8	33,5	36,7	41,2
16	30,7	33,1	34,9	38,3	44
20	33,4	36,2	38,2	43,1	48,5
24	36,7	39,9	43,1	47,6	53,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	238	281,2	299	333,8	385,9
2	409,2	449,5	489,7	556,9	709,8
3	433,5	486,5	534,6	621,3	809,8
4	485,2	549,8	610	717,7	943,7
5	541,4	616,3	689,2	871,8	1 082,7
6	597,3	712,2	820,9	976,8	1 282
7	621	744,4	861,6	1 033,7	1 367,5
8	679	839	946,4	1 140,9	1 510,8
10	856,2	1 050,4	1 183,5	1 430,8	1 864,7
12	924,2	1 135,6	1 288,1	1 572,3	2 068,2
14	1 000,2	1 239,3	1 411,4	1 768	2 330,2
16	1 115,2	1 342,7	1 534,5	1 930,4	2 722,3
20	1 308,7	1 588,5	1 829,2	2 463,4	3 303,3
24	1 531,8	1 865	2 295,6	2 930,7	3 875,8

Электрические параметры СКАБ 250Кнг(А)-LSл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	103,7	153,0	162,4	180,6	200,8	221,0	233,0	305,2	357,1	380,6	409,6	515,0	586,9	663,0
0,75	108,9	160,6	170,5	189,6	210,8	232,0	244,6	320,5	375,0	399,6	430,1	540,7	616,2	696,1
1,0	114,0	170,2	181,2	202,1	225,4	248,7	322,2	343,2	402,7	506,0	542,7	585,1	664,1	751,7
1,5	122,4	186,3	199,1	223,1	308,9	339,5	356,9	380,9	533,1	566,4	608,6	653,1	743,8	966,9
2,5	134,9	210,4	225,9	315,2	351,6	388,0	484,7	516,4	611,6	651,6	702,0	755,2	993,8	1124,7

ТУ 16.К99-061-2013
