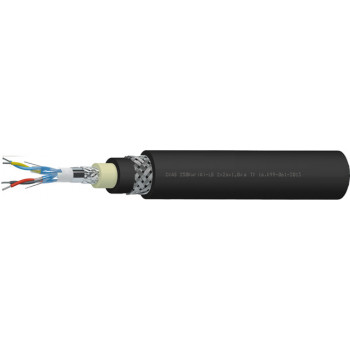

СКАБ 250Кнг(А)-LS Nx2эхSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Техническое назначение кабеля СКАБ 250Кнг(А)-LS в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Допустимо задействовать Кабель СКАБ 250Кнг(А)-LS в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

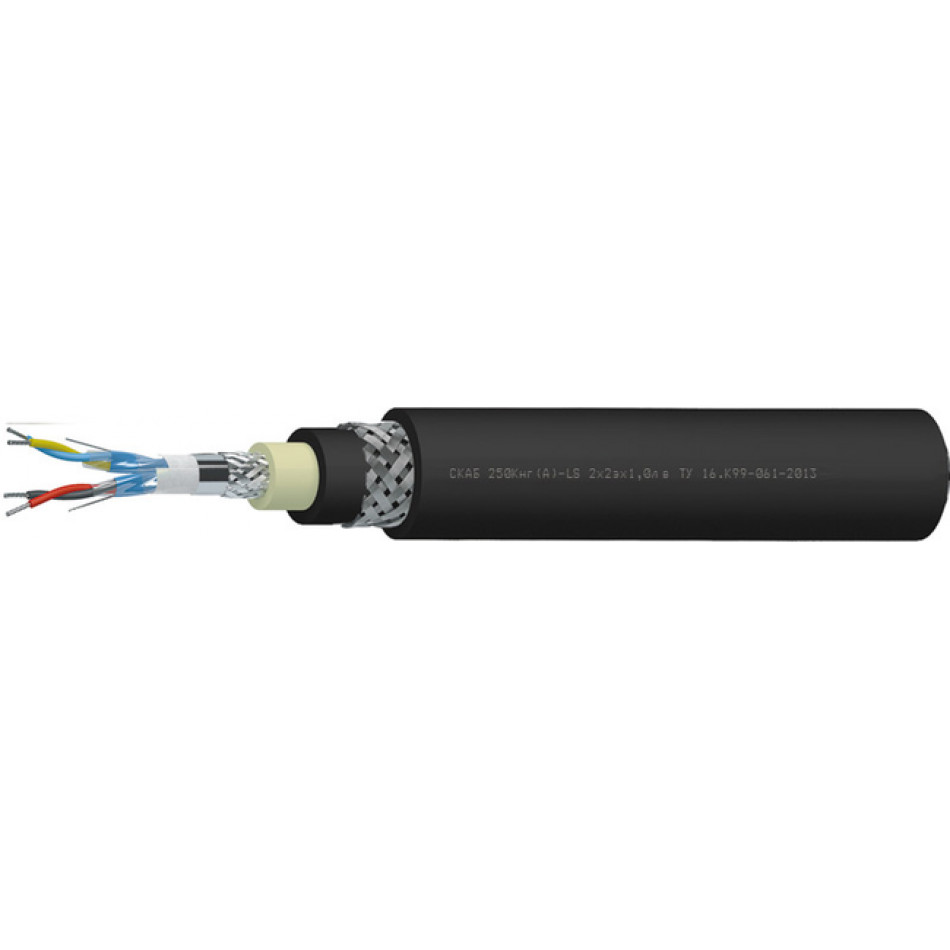

Конструкция Кабель СКАБ 250Кнг(А)-LS в:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок применения Кабель СКАБ 250Кнг(А)-LS в:

кабелей СКАБ 250Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	21,2	22,1	22,8	24,9	26,6
3	21,3	22,2	22,9	25,1	26,9
4	22,4	23,4	25,1	26,6	28,6
5	23,6	25,6	26,6	28,2	31
6	25,8	27	28,1	30,4	33,2
7	25,8	27	28,1	30,4	33,2
8	27,1	28,4	30,1	32,1	35,5
10	30,5	32,4	33,9	36,7	40
12	31,2	33,1	34,6	37,5	41,5
14	32,3	34,3	36,3	39	44,1
16	33,7	36,1	37,8	41,1	46,4
20	36,7	38,9	41,3	45,4	50,5
24	39,7	43,6	46,1	50	55,9

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	525,8	566,9	600,5	712,6	810,4
3	550,6	600,3	642,2	769,8	890,9
4	608,3	667,8	769,9	866,2	1 014,7
5	672,6	791	855,6	967,4	1 178,7
6	790,5	867,6	939,2	1 104,3	1 334,9
7	812,6	895,7	973,2	1 149,9	1 399,8
8	877,3	974,6	1 089,4	1 255,2	1 574,5
10	1 056,2	1 202,8	1 312,8	1 555	1 875,9
12	1 122	1 282,1	1 406	1 673,9	2 082,4
14	1 206,2	1 384,1	1 561,6	1 821,2	2 433,5
16	1 322,3	1 529,3	1 681,6	2 017,8	2 691,4
20	1 539,1	1 740,4	1 976,9	2 484,3	3 172,7
24	1 745	2 174,9	2 460,2	2 938,2	3 749

Электрические параметры СКАБ 250Кнг(А)-LS в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	141,6	148,4	163,6	180,8	197,9	207,1	220,3	320,2	338,1	361,4	458,8	519,0	583,0
0,75	148,7	155,8	171,8	189,8	207,8	217,5	231,3	336,2	355,0	379,5	481,7	544,9	612,1
1,0	157,2	165,1	182,5	202,1	221,8	232,4	307,7	359,5	380,2	484,0	519,4	584,5	657,9
1,5	171,4	180,5	200,3	222,8	306,2	319,7	339,6	476,4	502,1	539,8	576,2	650,6	853,2
2,5	192,6	203,6	227,1	316,7	347,7	363,8	463,5	546,9	577,7	618,2	661,5	860,4	980,7

ТУ 16.К99-061-2013
