Кабель СКАБ 250Кнг(А)-FRLSл в

СКАБ 250Кнг(А)-FRLS NxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Эксплуатационная цель кабеля СКАБ 250Кнг(А)-FRLSл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противопожарной защиты, в том числе, во взрывоопасных зонах

Допустимо эксплуатировать Кабель СКАБ 250Кнг(А)-FRLSл в:

В грунтах категории I — III

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

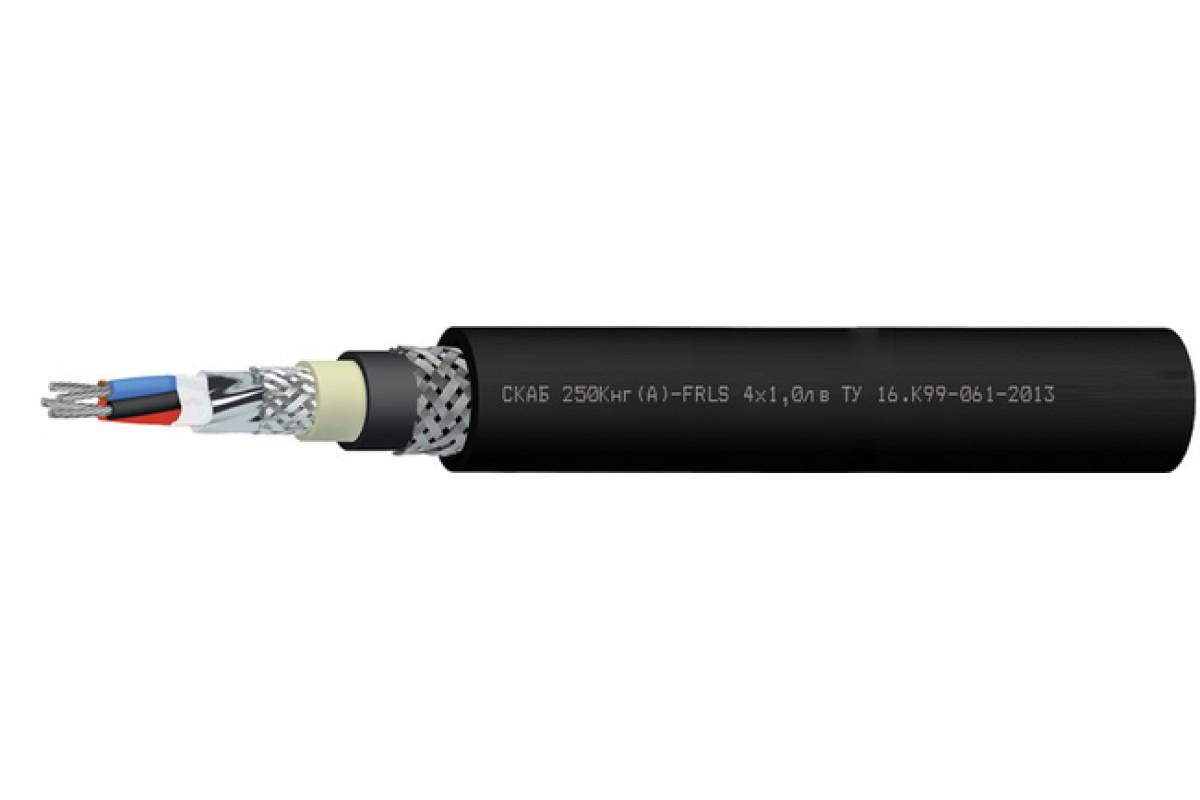

Конструкция Кабель СКАБ 250Кнг(А)-FRLSл в:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок применения Кабель СКАБ 250Кнг(А)-FRLSл в:

кабелей СКАБ 250Кнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	17,7	18,2	18,6	19,3	20,3
5	18,9	19,5	20	20,8	21,9
6	19	19,7	20,2	21,1	22,4
7	19	19,7	20,2	21,1	22,4
8	19,7	20,4	21	22	23,4
10	21,3	22,2	22,9	25	26,7
12	21,7	22,5	23,3	25,4	27,2
14	22,3	23,2	24,9	26,2	28,1
19	23,6	25,6	26,5	28	30,6
24	26,8	28,1	29,2	31,5	34,2
27	27,2	28,5	30,1	31,9	34,7
30	27,8	29,1	30,8	32,9	36,4
37	29,1	31,1	32,4	34,7	38,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	406,9	436,2	462,2	509,8	581,8
5	460,4	497,2	528,3	583,6	671,5
6	470,9	511,5	544,8	611,7	712
7	482,7	524,7	561	633,7	745,2
8	514,8	564,5	606,4	685,7	810,4
10	586,8	645,9	700,3	849,1	1 006,8
12	617	685	743,7	906,6	1 086,8
14	658,3	732,1	848,8	979,5	1 181,3
19	751,2	896,4	984,5	1 149,1	1 445,3
24	931,9	1 050,3	1 159,9	1 397,6	1 749,8
27	974,8	1 104,2	1 255,5	1 481,5	1 867
30	1 026,6	1 165,1	1 327,5	1 597,9	2 069,5
37	1 143,1	1 342,2	1 499	1 815	2 368,5

Электрические параметры СКАБ 250Кнг(А)-FRLSл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	126,3	137,3	148,4	154,4	163,0	187,6	198,3	211,8	244,1	347,2	362,4	381,0	495,8
0,75	132,6	144,2	155,8	162,1	171,1	197,0	208,2	222,4	256,3	364,6	380,5	400,0	520,6
1,0	138,6	151,2	163,7	170,6	180,3	208,2	220,5	235,9	332,0	387,6	404,9	426,2	554,0
1,5	148,7	162,8	176,9	184,6	195,6	227,0	240,9	317,0	363,3	501,4	522,3	548,4	613,4
2,5	163,7	180,2	196,6	205,8	218,6	315,3	333,1	355,9	410,3	578,6	603,2	634,0	706,1

ТУ 16.К99-061-2013
