Кабель СКАБ 250Кнг(А)-FRLSл ов

Name: СКАБ 250Кнг(А)-FRLSл ов
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1559

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

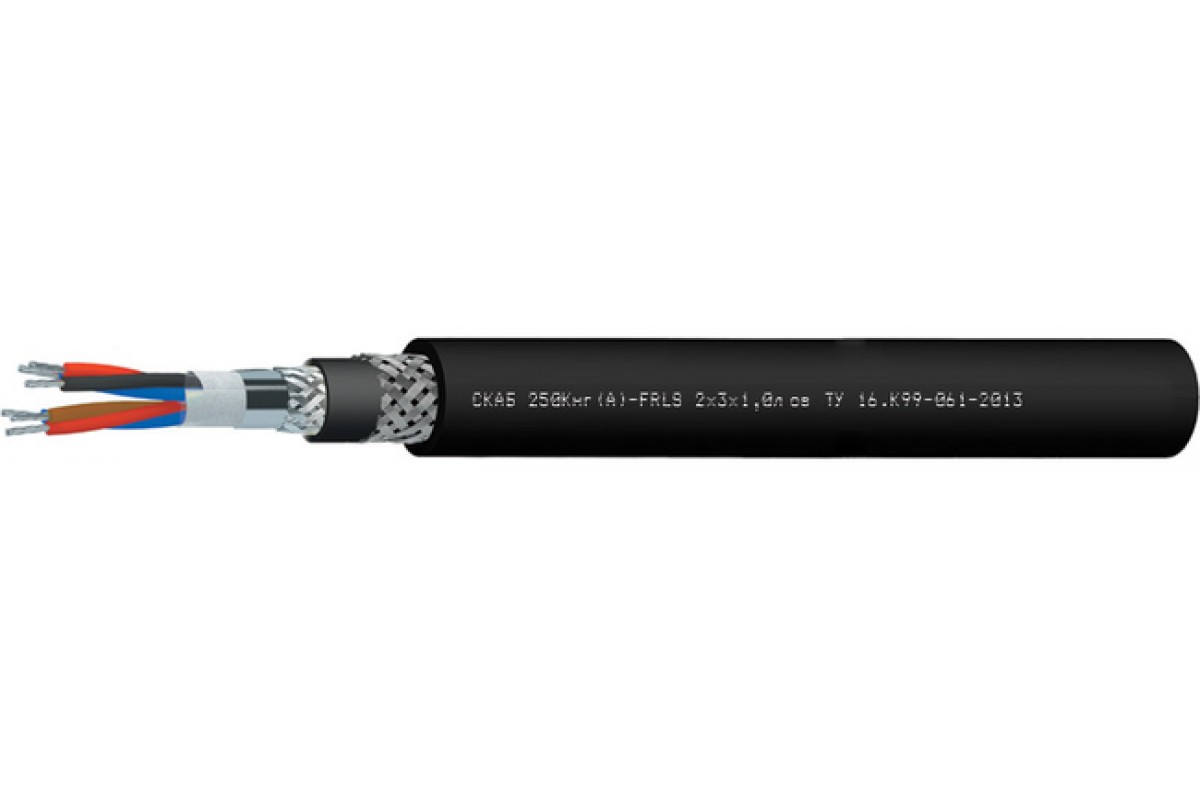

СКАБ 250Кнг(А)-FRLS Nx3xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Рабочая задача кабеля СКАБ 250Кнг(А)-FRLSл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противопожарной защиты, в том числе, во взрывоопасных зонах

Допустимо применять Кабель СКАБ 250Кнг(А)-FRLSл ов:

В грунтах категории I — III

В искробезопасных цепях Ex-i

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250Кнг(А)-FRLSл ов:

Количество троек: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок технической исправности Кабель СКАБ 250Кнг(А)-FRLSл ов:

кабелей СКАБ 250Кнг(А)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	15,1	15,5	15,9	16,6	17,5
2	20,6	21,5	22,3	23,6	26,3
3	20,8	21,7	22,6	24,8	26,8
4	22	23,1	25	26,5	28,7
5	23,5	25,6	26,6	28,4	31,5
6	25,9	27,2	28,4	31	33,7
7	25,9	27,2	28,4	31	33,7
8	27,3	28,8	30,8	33	36,3
10	31,5	33,3	34,9	37,9	42,9
12	32,3	34,1	36,2	38,8	44
14	33,6	35,9	37,7	41	46,3
16	35,4	37,5	39,3	43,8	48,7
20	38,4	41,3	44,2	48,3	53,6
24	43,2	46,3	48,9	53,3	59,1

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	287,3	309,5	328,4	362,3	416
2	462,9	507,1	545,7	614,2	772,6
3	497,9	550,8	600,5	739,2	884,3
4	559,9	626,4	737,1	851,7	1 031,3
5	627	755,7	831,8	967,7	1 242,7
6	745,5	840,5	926,7	1 144,9	1 402,5
7	773,7	880,2	972,7	1 208	1 494,6
8	844,4	961,1	1 124,8	1 328,2	1 693,6
10	1 059,3	1 209,3	1 342,5	1 633,2	2 233,6
12	1 139	1 304,1	1 497,5	1 785,9	2 459,8
14	1 237,6	1 457,8	1 637,2	2 015,2	2 755,5
16	1 371,9	1 585,8	1 785,9	2 357,2	3 072
20	1 575,8	1 876,5	2 279,9	2 838,9	3 666,8
24	1 997,8	2 357,5	2 708,4	3 328,6	4 302,2

Электрические параметры СКАБ 250Кнг(А)-FRLSл ов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	116,5	176,0	188,2	210,9	291,6	320,4	336,9	359,5	498,9	534,0	573,9	615,9	701,6	901,1
0,75	122,3	184,8	197,6	221,4	306,2	336,4	353,7	377,5	523,8	560,7	602,6	646,7	736,7	946,2
1,0	127,5	194,7	208,8	234,6	324,1	356,8	375,6	401,4	560,4	596,7	642,2	690,1	893,5	1021,6
1,5	136,1	211,4	227,5	317,1	353,9	390,7	487,6	519,7	615,4	656,7	708,2	867,2	1002,2	1129,8
2,5	149,1	297,2	317,1	355,7	474,2	526,0	553,1	590,8	697,9	852,7	917,7	997,0	1142,1	1442,6
