Кабель СКАБ 250Кнг(А)-FRHF-ХЛл в

СКАБ 250Кнг(А)-FRHF-ХЛ Nx3xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Функциональная характеристика кабеля СКАБ 250Кнг(А)-FRHF-ХЛл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противопожарной защиты, в том числе, во взрывоопасных зонах

Разрешено эксплуатировать Кабель СКАБ 250Кнг(А)-FRHF-ХЛл в:

В грунтах категории I — III

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

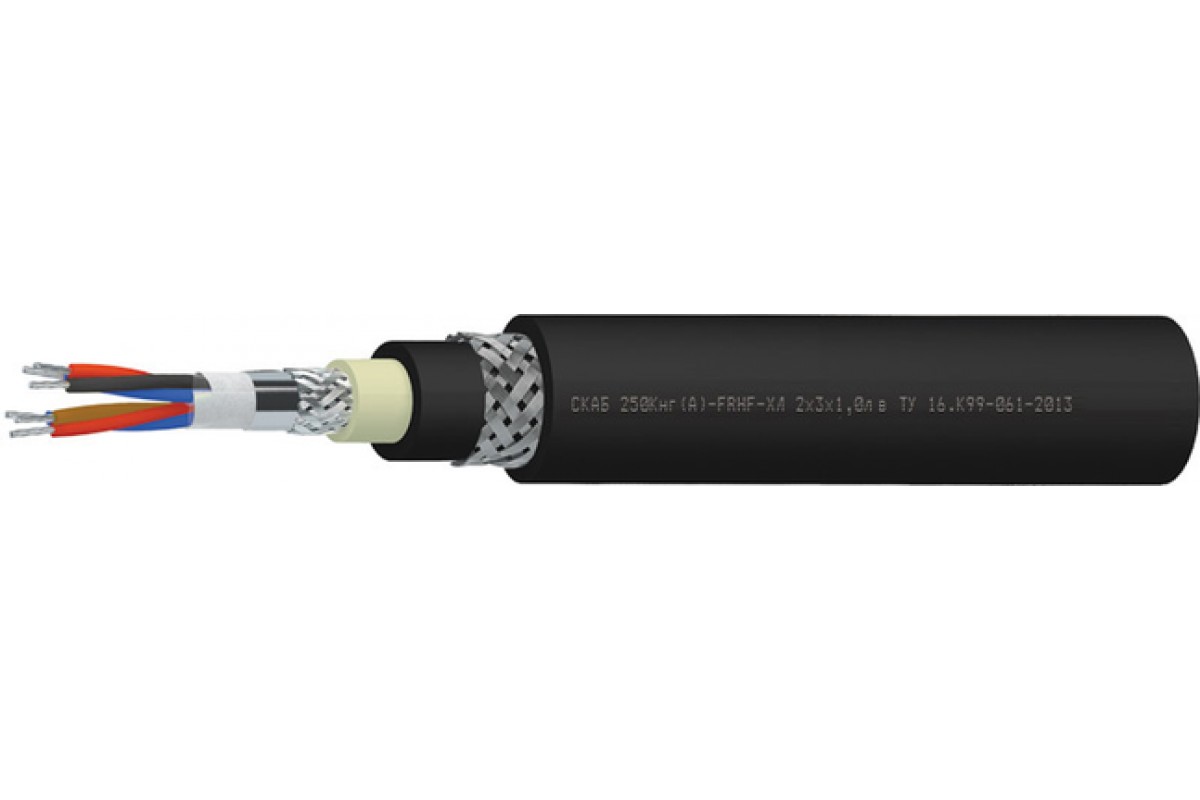

Конструкция Кабель СКАБ 250Кнг(А)-FRHF-ХЛл в:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок использования Кабель СКАБ 250Кнг(А)-FRHF-ХЛл в:

кабелей СКАБ 250Кнг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	17,1	17,5	17,9	18,6	19,5
2	22,6	23,5	25,2	26,5	28,3
3	22,8	24,2	25,5	26,8	28,8
4	24,9	26	27	28,5	31,2
5	26,4	27,6	28,6	30,9	33,5
6	27,9	29,2	30,9	33	36,1
7	27,9	29,2	30,9	33	36,1
8	29,3	31,3	32,8	35,4	38,3
10	33,5	35,7	37,3	39,9	44,9
12	34,3	36,5	38,2	41,3	46,4
14	36	37,9	39,7	43,9	48,3
16	37,4	39,5	42,7	46,2	50,7
20	40,4	44,2	46,6	50,3	55,6
24	45,2	48,3	50,9	55,3	61,1

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	363,1	387,2	407	445,4	503,3
2	566	614,6	704	782	901,7
3	599,2	684	759	857,6	1 011,8
4	714,7	791,5	856,9	979	1 200,7
5	796	880,2	959,7	1 132,4	1 389,2
6	871,5	970,8	1 092,8	1 288,2	1 596,4
7	899,7	1 007,9	1 138,8	1 351,3	1 688,6
8	976,1	1 128,6	1 269,9	1 517,5	1 859,7
10	1 210,9	1 398,3	1 541,4	1 810,8	2 428,3
12	1 289,9	1 501,7	1 665,6	2 007	2 705,7
14	1 431,6	1 626,4	1 810,3	2 351,2	2 966,4
16	1 532,5	1 762	2 160,2	2 601,9	3 295,5
20	1 756,3	2 220,8	2 527,1	3 069,3	3 900,5
24	2 194,2	2 568,6	2 925	3 561,1	4 558,7

Электрические параметры СКАБ 250Кнг(А)-FRHF-ХЛл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	116,5	176,0	188,2	210,9	291,6	320,4	336,9	359,5	498,9	534,0	573,9	615,9	701,6	901,1
0,75	122,3	184,8	197,6	221,4	306,2	336,4	353,7	377,5	523,8	560,7	602,6	646,7	736,7	946,2
1,0	127,5	194,7	208,8	234,6	324,1	356,8	375,6	401,4	560,4	596,7	642,2	690,1	893,5	1021,6
1,5	136,1	211,4	227,5	317,1	353,9	390,7	487,6	519,7	615,4	656,7	708,2	867,2	1002,2	1129,8
2,5	149,1	297,2	317,1	355,7	474,2	526,0	553,1	590,8	697,9	852,7	917,7	997,0	1142,1	1442,6

ТУ 16.К99-061-2013
