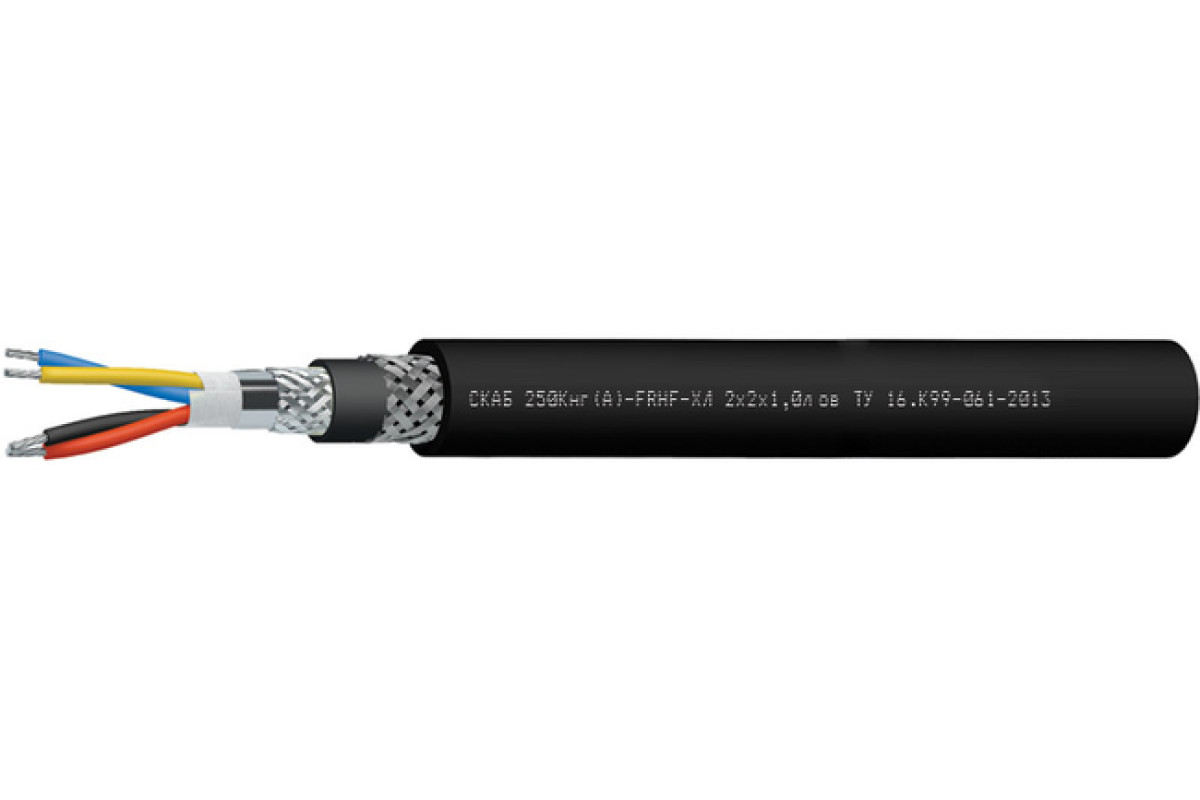

Кабель СКАБ 250Кнг(А)-FRHF-ХЛл ов

Производитель: НПП «Спецкабель»
Код товара: 1562
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 250Кнг(А)-FRHF-ХЛ Nx2xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Рабочее свойство кабеля СКАБ 250Кнг(А)-FRHF-ХЛл ов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для систем противопожарной защиты, в том числе, во взрывоопасных зонах

    • Разрешено применять Кабель СКАБ 250Кнг(А)-FRHF-ХЛл ов:

  • В грунтах категории I — III
  • В искробезопасных цепях Ex-i
  • На атомных станциях, в системах класса 2–4, вне гермозоны
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250Кнг(А)-FRHF-ХЛл ов:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийные обязательства Кабель СКАБ 250Кнг(А)-FRHF-ХЛл ов:

    кабелей СКАБ 250Кнг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    114,715,115,516,116,9
    219,920,821,523,225,3
    32020,921,723,525,7
    421,222,223,125,427,5
    522,524,225,627,229,4
    624,826,127,22932,2
    724,826,127,22932,2
    826,227,628,831,534,3
    1029,431,833,336,139,4
    1230,632,634,13741
    143233,935,938,543,6
    1633,435,737,440,346
    2036,538,841,245,250,4
    2439,843,746,250,155,6

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1259,4276,5291,7318,8359
    2411,7447,3476,9553663,3
    3432,6476,1513,2605,6736,1
    4483,6535,5582714,4848,7
    5535,9622,6701,1804,7964,3
    6638,4706,9776,6895,71 140,3
    7657,2736,4807,9937,71 201,7
    8714,5800,5882,31 087,21 323,9
    10842,51 007,11 111,11 327,91 627
    12930,41 078,71 1921 438,31 815,9
    141 0241 168,31 328,91 574,22 151,3
    161 103,21 294,51 4371 710,42 387,5
    201 296,51 482,71 701,82 190,92 834,9
    241 467,51 886,22 146,72 607,83 314,6

    Электрические параметры СКАБ 250Кнг(А)-FRHF-ХЛл ов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    109,2

    161,8

    170,5

    188,9

    209,4

    286,9

    299,4

    317,8

    443,7

    467,8

    502,9

    536,6

    605,3

    682,4

    0,75

    114,7

    169,9

    179,0

    198,3

    219,9

    301,2

    314,4

    333,7

    465,9

    491,2

    528,0

    563,4

    635,6

    716,5

    1,0

    119,2

    178,6

    188,6

    209,4

    291,1

    318,4

    332,8

    353,6

    493,8

    524,9

    560,9

    599,2

    677,4

    874,9

    1,5

    126,8

    193,1

    204,5

    285,9

    316,5

    347,1

    363,4

    461,9

    543,8

    575,0

    615,7

    658,9

    855,3

    974,7

    2,5

    286,8

    561,2

    632,8

    733,2

    840,7

    1072,2

    1154,1

    1271,1

    1520,8

    1676,7

    2019,7

    2223,3

    2602,1

    3253,9


    ТУ 16.К99-061-2013
