Кабель СКАБ 250КГУнг(С)-FRHF-ХЛ фо

СКАБ 250КГУнг(С)-FRHF-ХЛ Nx2эхSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Технологическая роль кабеля СКАБ 250КГУнг(С)-FRHF-ХЛ фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Можно эксплуатировать Кабель СКАБ 250КГУнг(С)-FRHF-ХЛ фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

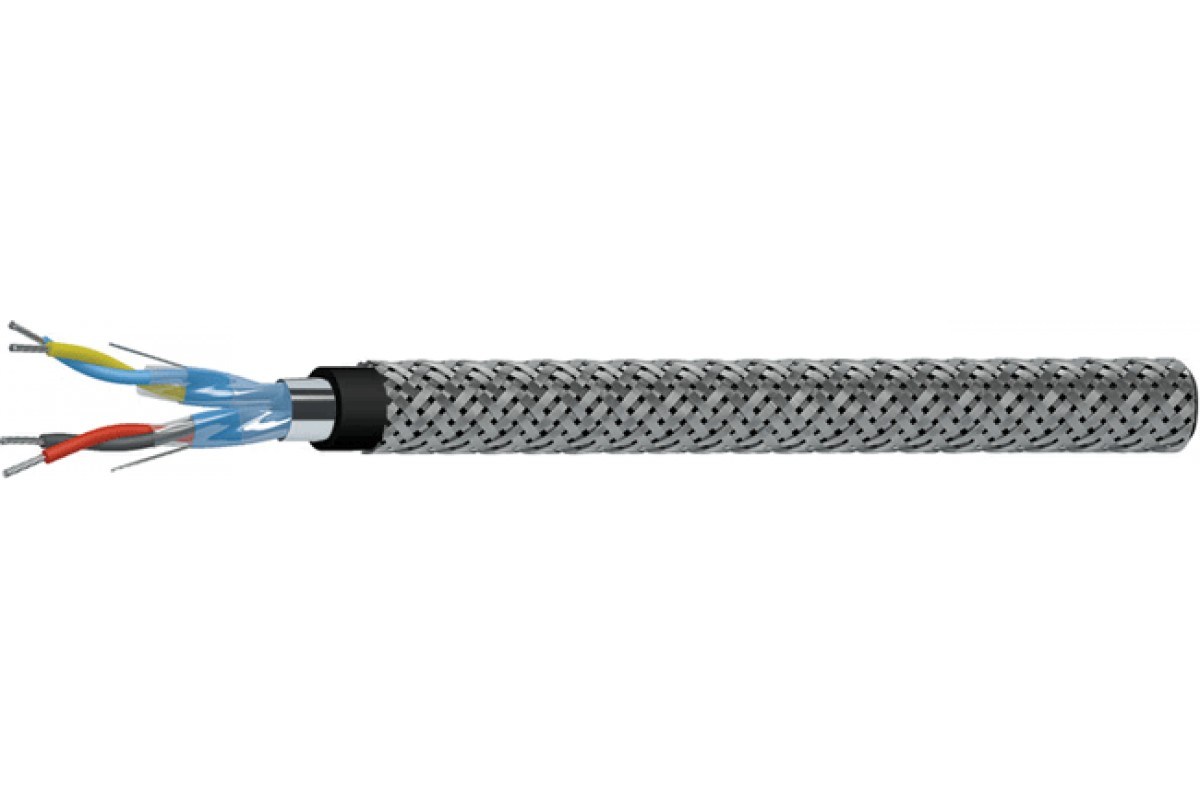

Конструкция Кабель СКАБ 250КГУнг(С)-FRHF-ХЛ фо:

Количество троек: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты

Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных

Продолжительность гарантии Кабель СКАБ 250КГУнг(С)-FRHF-ХЛ фо:

кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	15,4	16,2	16,9	18,1	19,8
3	16,1	17	17,8	19,1	21,4
4	17,4	18,4	19,3	21,2	23,3
5	18,9	20	21,5	23,1	25,4
6	20,9	22,2	23,2	25	28,1
7	20,9	22,2	23,2	25	28,1
8	22,4	23,8	25	27,5	30,2
10	26,5	28,1	29,6	32	35,3
12	27,2	29	30,4	32,9	36,4
14	28,5	30,4	32	34,6	39,2
16	30	32	33,7	37	41,8
20	33	35,2	38,5	41,7	46,2
24	37,1	40,5	42,6	46,2	51,8

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	218,3	241,1	262	303	365
3	253,4	285,2	313,5	364,3	467
4	296	334,9	370,7	457,2	565,5
5	341	387	451,7	531,3	664,5
6	406	461,3	511,4	609,2	790,6
7	431,6	493,2	549,5	659,2	861,5
8	477,5	548,3	610,4	760,4	964,4
10	602,7	690,1	774,6	929,9	1 178,4
12	665,6	765	860,8	1 043,5	1 331,3
14	735,7	849,9	961,5	1 166,1	1 646,4
16	808,9	939,1	1 062,5	1 325,1	1 865
20	958,1	1 116,7	1 438,2	1 736,9	2 227
24	1 142,5	1 479,8	1 672,4	2 028,1	2 653,1

Электрические параметры СКАБ 250КГУнг(С)-FRHF-ХЛ фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	57	96,3	109	125,2	155,3	173,8	181,8	200,3	258,4	280,4	308,4	335,7	391,1	475,2
0,75	61	104,1	118,3	136,4	169,1	189,6	198,8	219,3	284,9	309,5	338,7	369,2	430,8	523,6
1	64,3	110,7	126,4	159,2	181	203,2	213,3	252,7	305,9	332,8	364,6	397,8	490,6	565
1,5	69,8	121,9	152,7	176,1	200,8	243,1	254,8	281,3	341	371,7	407,8	470,8	549,7	636,5
2,5	77,6	151,2	172,7	199,9	246,1	278,6	292,4	323,2	414,9	451,6	495,2	540,6	635	768,7

ТУ 16.К99-061-2013
