Кабель СКАБ 250КГнг(А)-LSл фов

СКАБ 250КГнг(А)-LS NxSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, бронированные

Эксплуатационная характеристика кабеля СКАБ 250КГнг(А)-LSл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено задействовать Кабель СКАБ 250КГнг(А)-LSл фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

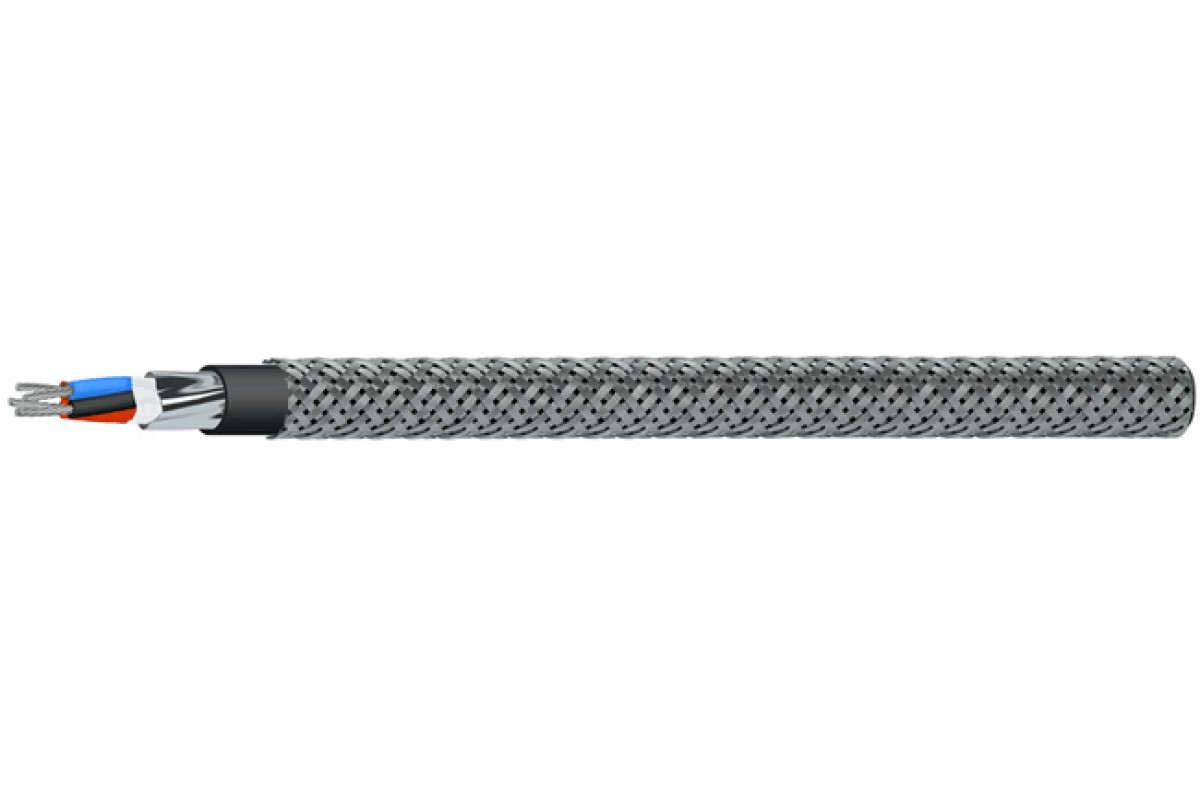

Конструкция Кабель СКАБ 250КГнг(А)-LSл фов:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок сохранения характеристик Кабель СКАБ 250КГнг(А)-LSл фов:

кабелей СКАБ 250КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	9,7	10,9	11,4	12,1	13,1
5	10,2	11,5	12	12,8	14
6	11,6	12,2	12,7	13,6	14,9
7	11,6	12,2	12,7	13,6	14,9
8	12,1	12,8	13,4	14,4	15,8
10	13,5	14,3	15	16,2	17,9
12	13,7	14,6	15,4	16,6	18,3
14	14,2	15,2	15,9	17,3	19,1
19	15,4	16,4	17,3	18,8	21,4
24	17,3	18,5	19,6	21,9	24,4
27	17,5	18,8	19,9	22,3	24,9
30	18	19,4	21	23	26,1
37	19,2	21,1	22,4	24,5	27,9

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	129,8	166,1	182,6	216,5	269,5
5	145,7	186,2	206,8	246,5	311,6
6	177,8	206,3	231,2	275,9	353,3
7	185,8	217,1	244,9	295,2	382
8	203,1	236,8	267,7	328,4	424,8
10	238,4	281,5	320,3	392,5	512,9
12	259,8	307,8	352,3	438,7	577,4
14	281,4	337,7	388,9	486,2	646,7
19	338,5	408,2	477,2	605,2	836,8
24	407,9	495,3	578,9	764	1 028,9
27	434,9	531,3	627,4	826,4	1 123,6
30	466	575,2	697,2	894,5	1 244,7
37	538,7	689,9	814,8	1 054,7	1 479,8

Электрические параметры СКАБ 250КГнг(А)-LSл фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	38,8	43,8	48,8	52,2	56,5	67,2	73,7	81,0	98,9	119,9	129,0	155,0	180,0
0,75	40,7	46,0	51,2	54,8	59,3	70,6	77,4	85,1	103,8	125,9	135,4	162,8	189,0
1,0	43,6	49,4	55,2	59,2	64,1	76,6	84,1	92,5	113,2	154,8	165,7	177,8	206,7
1,5	48,6	55,2	61,9	66,5	72,1	86,5	95,2	105,0	128,9	176,1	188,7	202,7	236,2
2,5	55,9	63,9	71,9	77,4	84,2	101,4	111,8	140,5	171,1	230,2	246,0	263,7	307,3

ТУ 16.К99-061-2013
