СКАБ 250КГнг(А)-LS в

Код товара: 1207
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!

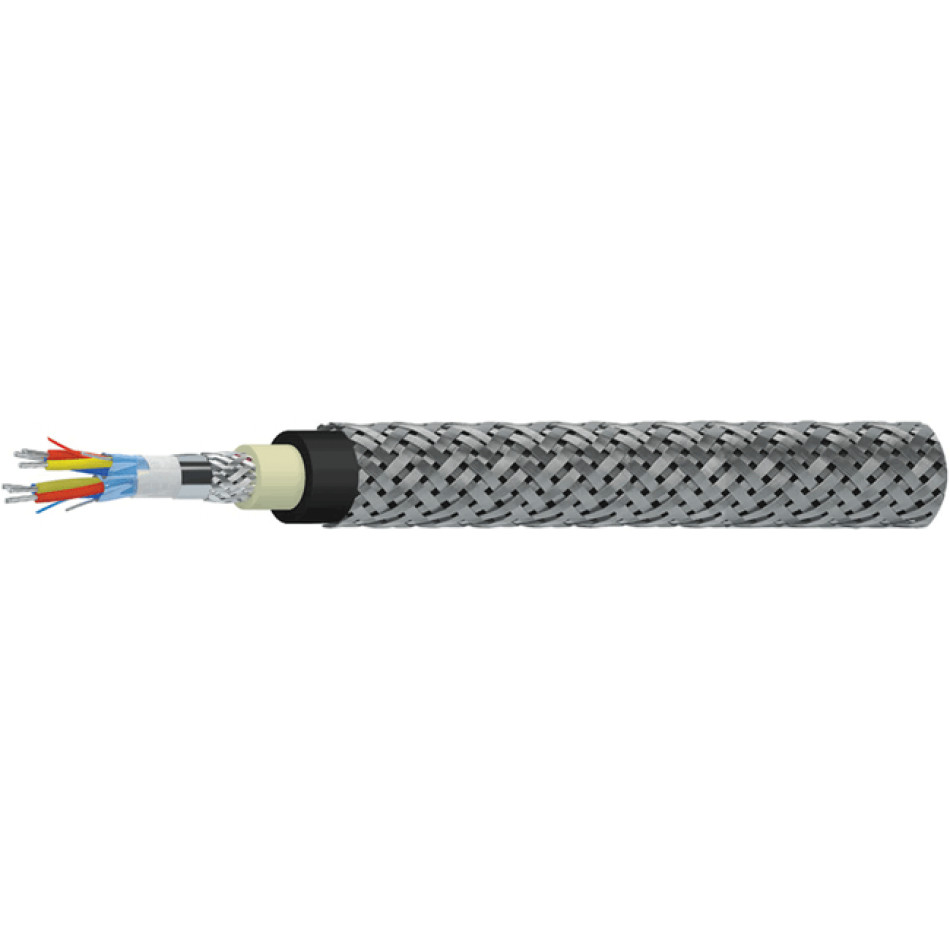

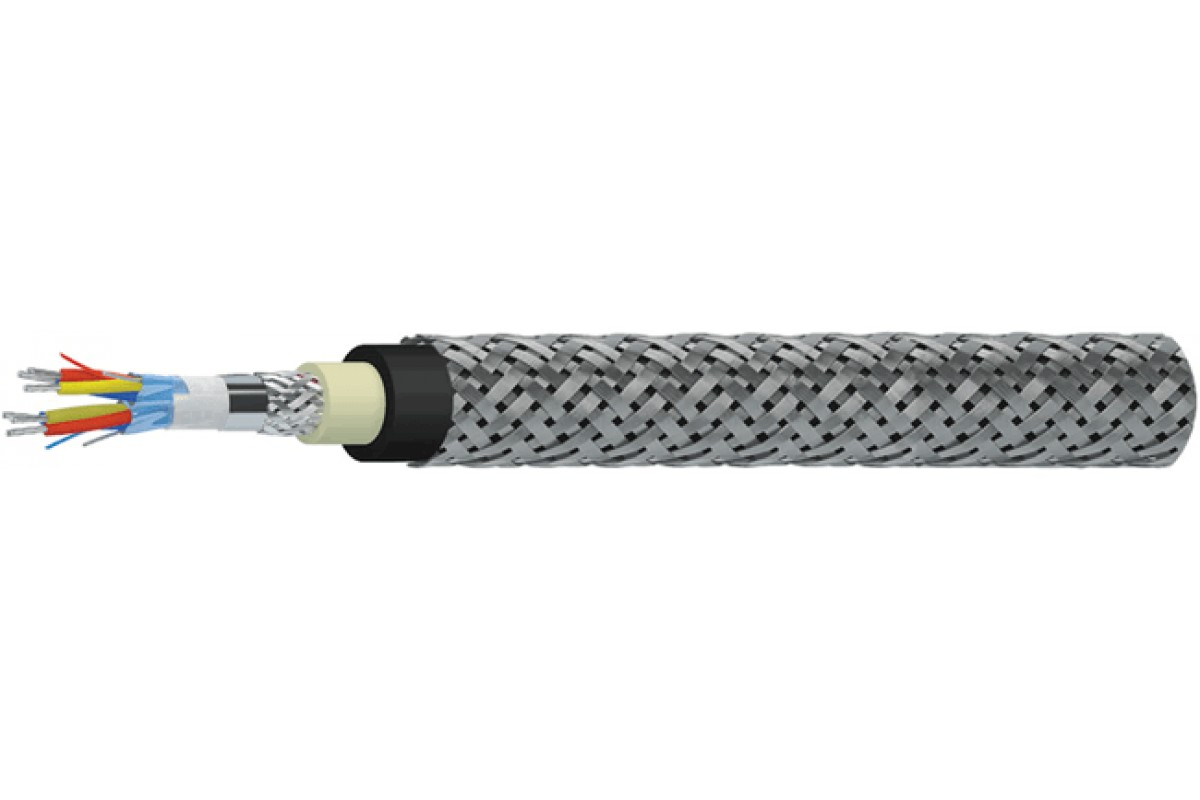

СКАБ 250КГнг(А)-LS Nx3эхSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Техническая роль кабеля СКАБ 250КГнг(А)-LS в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешено задействовать Кабель СКАБ 250КГнг(А)-LS в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250КГнг(А)-LS в:


    Количество пар: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция пониженной пожарной опасности
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийное обслуживание Кабель СКАБ 250КГнг(А)-LS в:

    кабелей СКАБ 250КГнг(А)-LS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    218,219,119,921,723,5
    318,319,220,62223,9
    419,5212223,526,2
    521,322,523,525,328,4
    622,62425,127,630,5
    722,62425,127,630,5
    82425,527,329,632,6
    1027,729,731,233,838,8
    1228,330,432,134,739,9
    1429,531,733,436,841,7
    1631,133,23539,443,7
    2033,836,739,64348,6
    2438,441,143,44853,4

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2374,8416,7450,6540,2638,7
    3408,5461,8527,3614,4745,6
    4467,1552,5607,2718911,7
    5547,3628,3693,3824,91 075
    6613,8701,2780,2962,11 224,5
    7643,7740,1827,81 026,71 318
    8703,8817942,91 1551 465
    10870,21 033,81 154,31 398,61 951,7
    12947,41 127,81 276,41 547,62 175,4
    141 0351 243,21 403,81 757,82 415,4
    161 152,91 358,71 541,92 077,12 666,2
    201 344,71 627,31 996,92 4473 260,6
    241 728,72 030,22 298,32 935,43 798,4

    Электрические параметры СКАБ 250КГнг(А)-LS в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    200

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число троек

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    34,1

    57,5

    65,9

    77,7

    90,2

    102,7

    112,1

    139,1

    168,4

    187,0

    207,7

    251,1

    297,8

    346,9

    0,75

    35,8

    60,4

    69,2

    81,6

    94,7

    107,8

    117,7

    146,1

    176,8

    196,4

    218,1

    263,7

    312,7

    364,2

    1,0

    38,3

    65,2

    75,0

    88,6

    103,0

    117,5

    145,6

    159,2

    193,0

    237,1

    262,3

    289,6

    342,2

    398,9

    1,5

    42,4

    73,1

    84,6

    100,3

    134,0

    152,2

    165,3

    181,0

    245,4

    271,3

    300,4

    330,5

    391,3

    492,0

    2,5

    48,6

    85,1

    99,0

    135,4

    157,2

    179,0

    217,2

    237,3

    289,2

    320,5

    355,7

    391,9

    502,9

    586,0


    ТУ 16.К99-061-2013
