СКАБ 250КГнг(А)-HF-ХЛл в

Код товара: 1182
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 250КГнг(А)-HF-ХЛ Nx2xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, бронированные

Рабочее свойство кабеля СКАБ 250КГнг(А)-HF-ХЛл в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешается использовать Кабель СКАБ 250КГнг(А)-HF-ХЛл в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

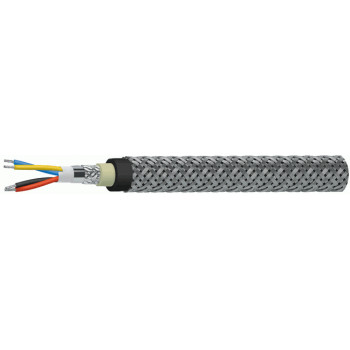

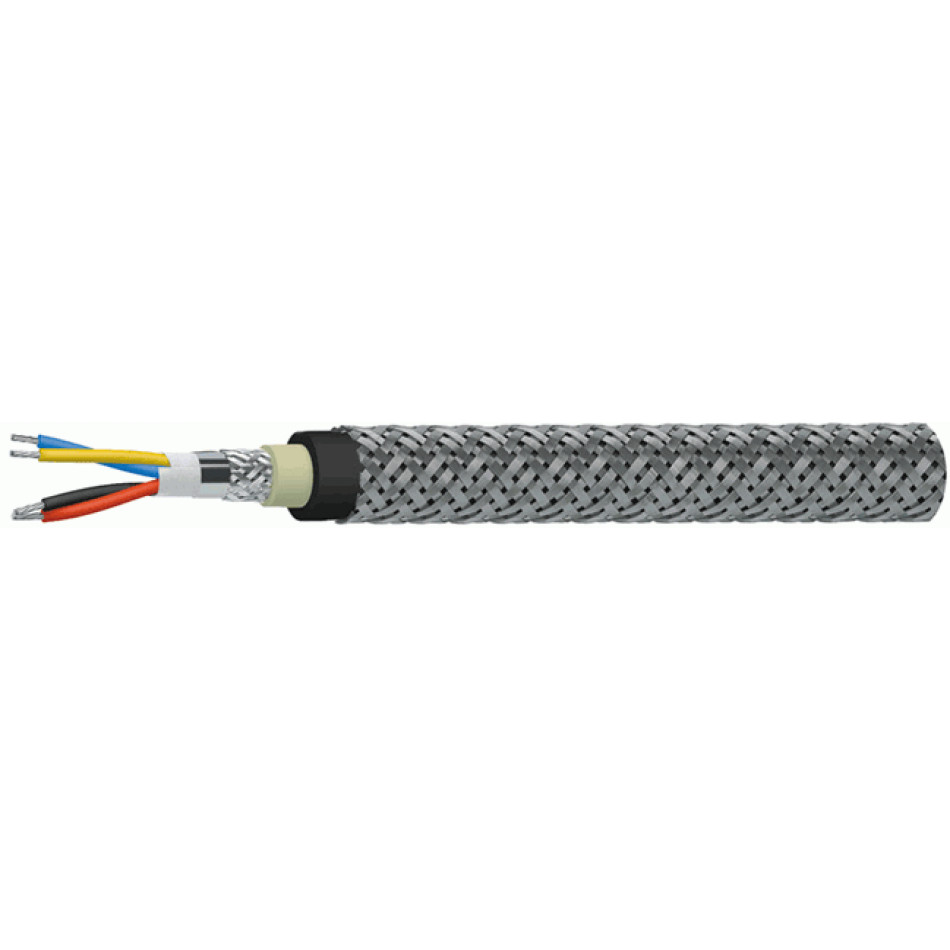

    Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛл в:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный срок работоспособности Кабель СКАБ 250КГнг(А)-HF-ХЛл в:

    кабелей СКАБ 250КГнг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    112,312,713,113,714,5
    216,717,618,319,521,7
    316,717,618,419,722
    417,718,719,621,523,5
    518,819,921,42325,3
    619,921,722,824,627,6
    719,921,722,824,627,6
    821,62324,126,629,6
    1024,226,427,830,534,3
    1224,82728,831,235,2
    1426,328,429,932,636,8
    1627,429,631,334,139,4
    2029,932,13438,643,1
    2432,635,137,742,248

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1193,9211,1223,7249,8288
    2311341,4369,7418,1517
    3326,4362,9399,4459,5581,1
    4363,7411452,6552,1677,1
    5405460,5530,3624,2774,1
    6444,8533,7590,3700,2901,5
    7460,4554,9617,2737,9959,1
    8524,6603,5676,5838,11 080,7
    10618,7743,1833,21 029,61 337,5
    12662,7801,1927,11 126,61 474,9
    14746,2893,41 0121 235,51 626,4
    16800,3967,21 096,81 3481 926,7
    209451 118,31 276,41 758,52 265,7
    241 076,11 280,61 504,72 014,42 712,2

    Электрические параметры СКАБ 250КГнг(А)-HF-ХЛл в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    30,3

    50,0

    55,8

    64,6

    74,2

    83,7

    90,4

    98,6

    136,9

    150,0

    165,1

    180,9

    237,0

    274,3

    0,75

    31,8

    52,5

    58,6

    67,8

    77,9

    87,9

    94,9

    103,5

    143,7

    157,5

    173,4

    189,9

    248,8

    288,0

    1,0

    33,9

    56,4

    63,2

    73,4

    84,4

    95,5

    103,2

    129,7

    156,3

    171,6

    211,4

    232,1

    271,3

    314,5

    1,5

    37,3

    63,0

    70,9

    82,7

    95,4

    125,5

    135,0

    146,8

    200,0

    218,5

    241,3

    263,7

    308,9

    391,7

    2,5

    43,3

    73,8

    83,3

    97,4

    112,6

    147,9

    159,3

    173,4

    237,4

    259,6

    285,4

    312,3

    400,6

    466,2


    ТУ 16.К99-061-2013
