Кабель СКАБ 250КГнг(А)-HF-ХЛл ов

СКАБ 250КГнг(А)-HF-ХЛ NxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, бронированные

Характеристика кабеля СКАБ 250КГнг(А)-HF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно использовать Кабель СКАБ 250КГнг(А)-HF-ХЛл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

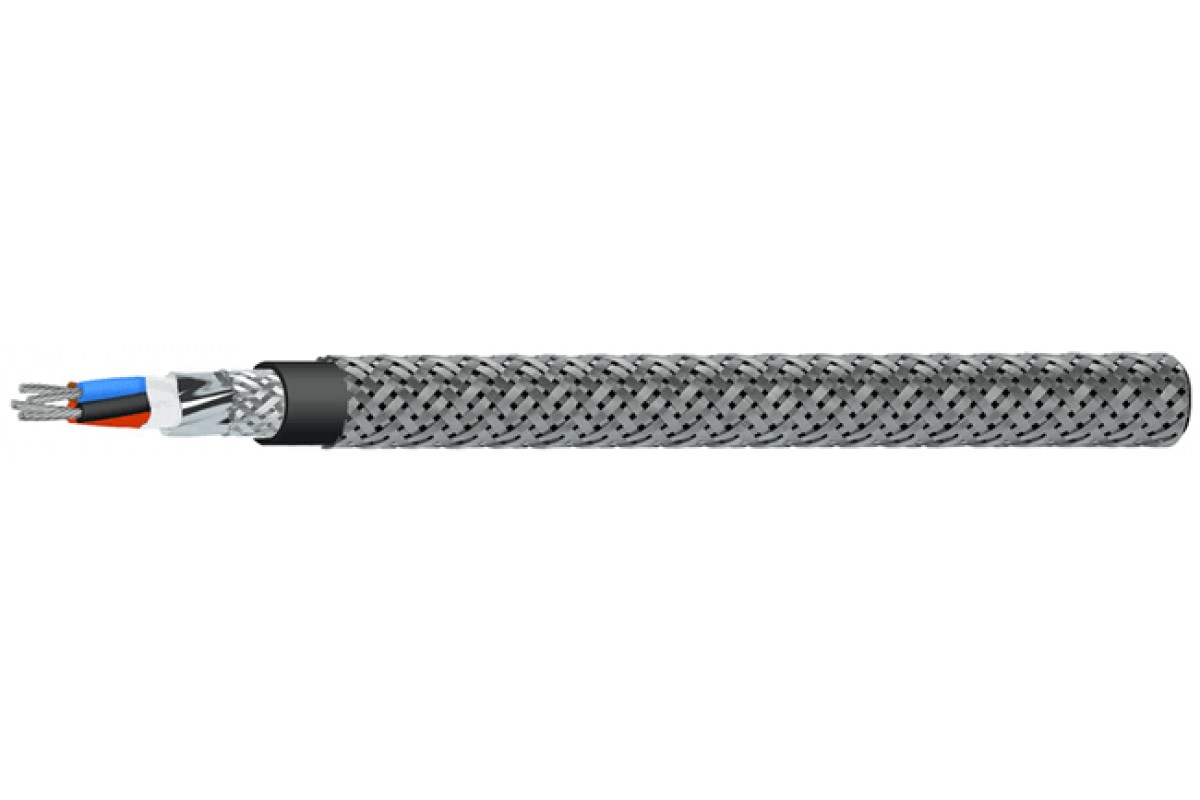

Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛл ов:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период работы Кабель СКАБ 250КГнг(А)-HF-ХЛл ов:

кабелей СКАБ 250КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	11,1	11,6	12	12,8	13,8
5	12,3	12,8	13,3	14,1	15,3
6	12,2	12,9	13,4	14,3	15,6
7	12,2	12,9	13,4	14,3	15,6
8	12,8	13,5	14,1	15,1	16,5
10	14,1	15	15,7	16,9	18,6
12	14,4	15,3	16	17,3	19
14	14,9	15,8	16,6	17,9	19,8
19	16	17,1	18	19,5	22,1
24	17,9	19,2	20,8	22,6	25,1
27	18,7	19,5	21,1	23	25,5
30	19,2	20,6	21,7	23,6	27
37	20,3	21,8	23,1	25,2	28,8

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	163,1	183,1	201,3	236,4	291,4
5	191,6	216,8	239	280,1	348,1
6	197,7	225,5	251	298,8	378,8
7	205	236,2	264,5	317,9	407,3
8	223,1	257,1	289,7	351,7	450,7
10	262,4	305,1	345,2	420,2	543,8
12	282,6	331,1	377,9	465,4	605,9
14	305,4	363,6	416,5	516,1	679,4
19	364,8	438,6	506	638,7	871,7
24	436	525	633,6	801	1 069,1
27	482,1	565,8	679,4	863,7	1 160,6
30	515,7	628,4	731	934,8	1 311,8
37	590,9	722,3	850,4	1 096,3	1 547,5

Электрические параметры СКАБ 250КГнг(А)-HF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	38,8	43,8	48,8	52,2	56,5	67,2	73,7	81,0	98,9	119,9	129,0	155,0	180,0
0,75	40,7	46,0	51,2	54,8	59,3	70,6	77,4	85,1	103,8	125,9	135,4	162,8	189,0
1,0	43,6	49,4	55,2	59,2	64,1	76,6	84,1	92,5	113,2	154,8	165,7	177,8	206,7
1,5	48,6	55,2	61,9	66,5	72,1	86,5	95,2	105,0	128,9	176,1	188,7	202,7	236,2
2,5	55,9	63,9	71,9	77,4	84,2	101,4	111,8	140,5	171,1	230,2	246,0	263,7	307,3

ТУ 16.К99-061-2013
