Кабель СКАБ 250КГнг(А)-HF-ХЛл ов

СКАБ 250КГнг(А)-HF-ХЛ Nx3xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, бронированные

Технологическая цель кабеля СКАБ 250КГнг(А)-HF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно эксплуатировать Кабель СКАБ 250КГнг(А)-HF-ХЛл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

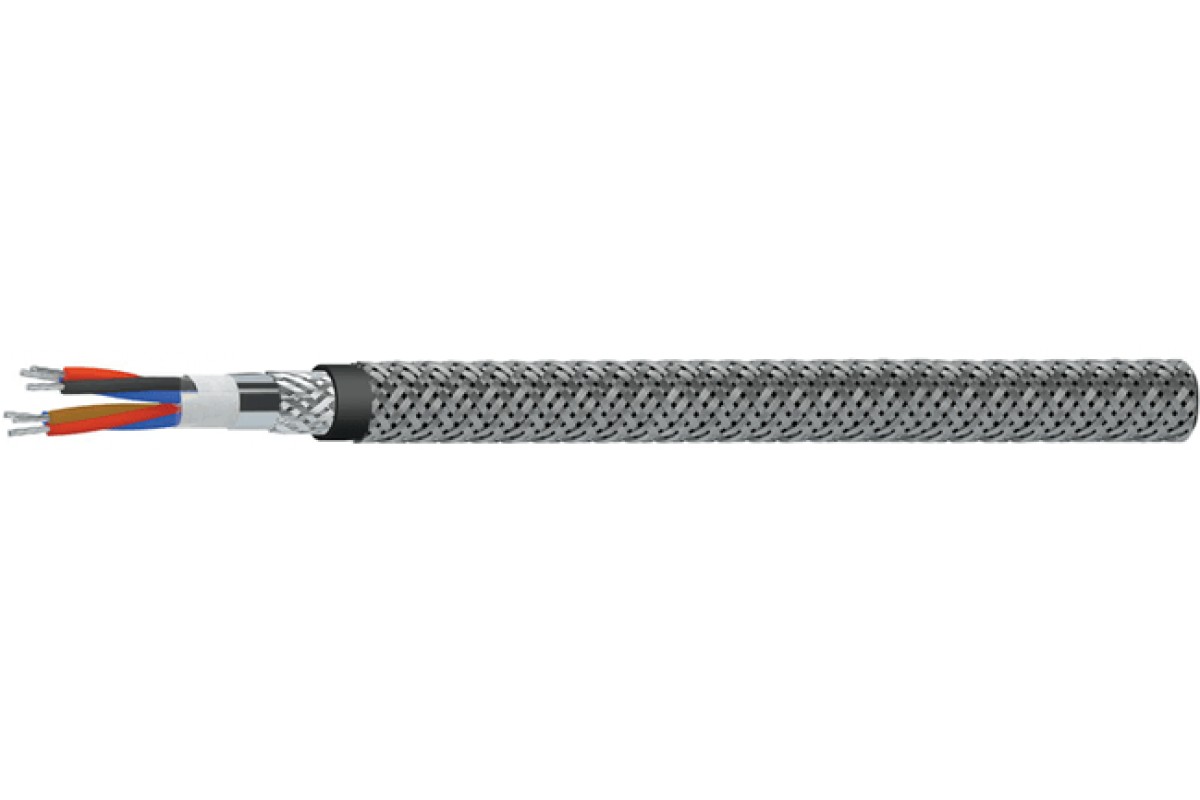

Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛл ов:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Период гарантии Кабель СКАБ 250КГнг(А)-HF-ХЛл ов:

кабелей СКАБ 250КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Вы можете купить кабель СКАБ 250КГнг(А)-LS Nx3xSл ов, оформив заказ на вкладке маркоразмеры.

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	9,9	11,1	11,4	12,1	13
2	15,3	16,2	17	18,3	20,6
3	15,3	16,3	17,1	18,5	20,9
4	16,4	17,5	18,4	19,9	22,6
5	17,6	18,8	19,8	22,1	24,5
6	18,8	20,6	21,8	23,7	27,2
7	18,8	20,6	21,8	23,7	27,2
8	20	22	23,3	25,4	29,1
10	23,4	25,9	27,4	30	33,6
12	24	26,6	28,2	30,9	34,6
14	25	27,8	29,5	32,3	36,8
16	26,7	29,1	30,9	33,9	39,6
20	29,4	31,8	33,8	38,7	43,7
24	32,3	35,5	38,7	42,8	48,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	130,6	162,9	176,8	205,2	248,3
2	248,8	280,1	312,4	366,8	472,1
3	272,6	315,9	355,6	428,5	567,4
4	313,6	367,2	418,1	510,1	682,3
5	357,8	420,4	482,8	616,6	800,2
6	401,3	497,6	568,5	702,8	969,5
7	424,7	529,5	608,9	759,3	1 054,5
8	470,3	584	677,1	847,7	1 175,8
10	585,9	751,7	867,4	1 085,5	1 439,8
12	646,6	828,8	963,1	1 216,9	1 630,6
14	710,4	918,8	1 071,6	1 358,4	1 864,5
16	806,1	1 007	1 178,2	1 500,5	2 222,4
20	968,9	1 184,6	1 399,7	1 974,2	2 701,1
24	1 122	1 414,7	1 805,8	2 340,4	3 204

Электрические параметры СКАБ 250КГнг(А)-HF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	34,1	57,5	65,9	77,7	90,2	102,7	112,1	139,1	168,4	187,0	207,7	251,1	297,8	346,9
0,75	35,8	60,4	69,2	81,6	94,7	107,8	117,7	146,1	176,8	196,4	218,1	263,7	312,7	364,2
1,0	38,3	65,2	75,0	88,6	103,0	117,5	145,6	159,2	193,0	237,1	262,3	289,6	342,2	398,9
1,5	42,4	73,1	84,6	100,3	134,0	152,2	165,3	181,0	245,4	271,3	300,4	330,5	391,3	492,0
2,5	48,6	85,1	99,0	135,4	157,2	179,0	217,2	237,3	289,2	320,5	355,7	391,9	502,9	586,0

ТУ 16.К99-061-2013
