Кабель СКАБ 250КГнг(А)-HF-ХЛл фо

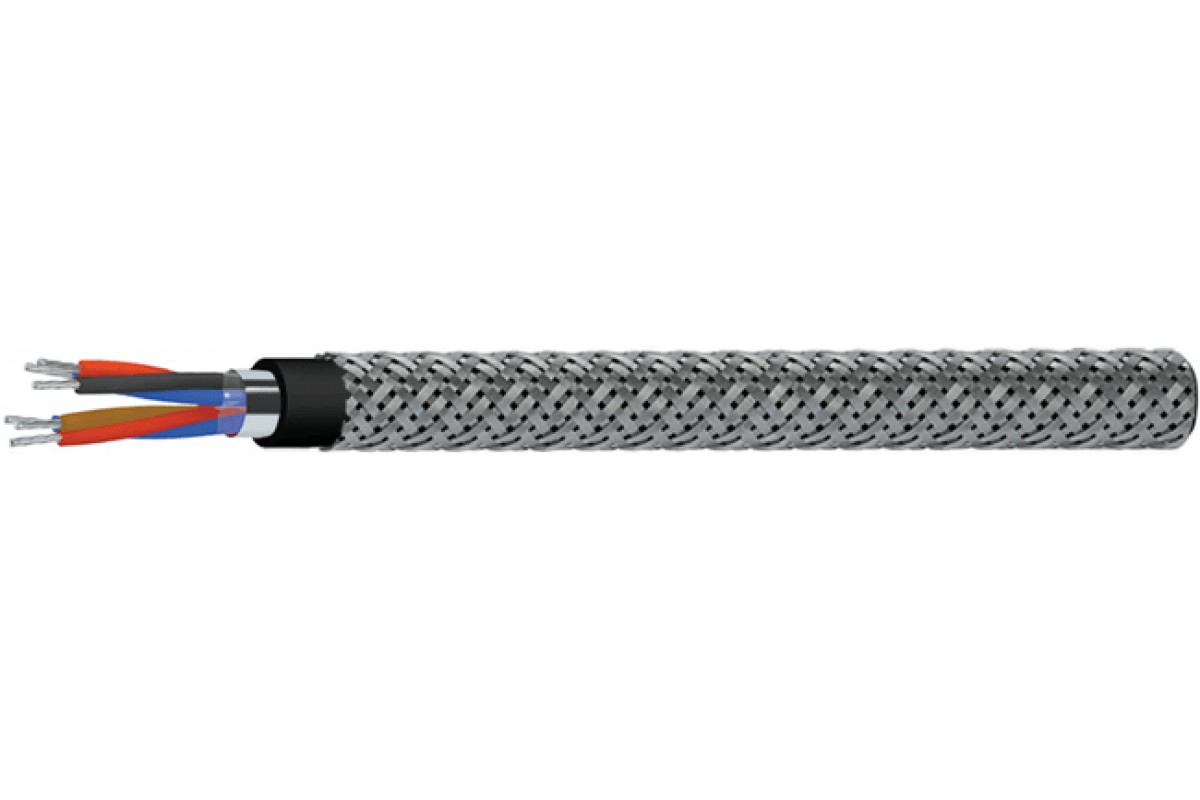

СКАБ 250КГнг(А)-HF-ХЛ Nx3xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, бронированные

Функциональное назначение кабеля СКАБ 250КГнг(А)-HF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо эксплуатировать Кабель СКАБ 250КГнг(А)-HF-ХЛл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛл фо:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Общий экран: из алюмолавсановой ленты

Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работоспособности Кабель СКАБ 250КГнг(А)-HF-ХЛл фо:

кабелей СКАБ 250КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Вы можете купить кабель СКАБ 250КГнг(А)-LS Nx3xSл фо, оформив заказ на вкладке маркоразмеры.

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	8,6	9	9,4	10,1	11,7
2	13,4	14,3	15,1	16,4	18,2
3	14	15	15,8	17,2	19,2
4	15,1	16,2	17,1	18,7	21,3
5	16,3	17,5	18,5	20,8	23,2
6	17,5	18,9	20	22,5	25,2
7	17,5	18,9	20,5	22,5	25,2
8	18,7	20,7	22	24,1	27,6
10	22,1	23,9	25,4	28,5	32,1
12	22,7	24,6	26,7	29,4	33,1
14	23,8	26,3	28	30,8	34,8
16	24,9	27,6	29,4	32,4	37,2
20	27,9	30,3	32,3	35,8	41,9
24	30,8	33,5	35,8	41,1	46,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	100	115,5	128,2	151,7	209,5
2	192,6	223,4	250,1	299	382,2
3	225,9	263,4	299,5	368,9	479,8
4	262,9	310,9	358,8	444,1	606,6
5	303,1	361,4	417,2	544,3	721,2
6	342,3	409,7	478,6	622,4	832,7
7	365,6	441,6	538,1	679,3	917,8
8	405,7	513,5	599,2	763,5	1 057,1
10	511	623,7	727,3	960,9	1 298
12	569	697,3	847,9	1 086,8	1 484,8
14	627,7	805,3	948,8	1 223,9	1 678,3
16	692,5	889,5	1 050,4	1 363	1 911,3
20	847,9	1 056,4	1 256,8	1 641,4	2 473,9
24	986,4	1 233,7	1 472,8	2 111,3	2 901,7

Электрические параметры СКАБ 250КГнг(А)-HF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	34,1	57,5	65,9	77,7	90,2	102,7	112,1	139,1	168,4	187,0	207,7	251,1	297,8	346,9
0,75	35,8	60,4	69,2	81,6	94,7	107,8	117,7	146,1	176,8	196,4	218,1	263,7	312,7	364,2
1,0	38,3	65,2	75,0	88,6	103,0	117,5	145,6	159,2	193,0	237,1	262,3	289,6	342,2	398,9
1,5	42,4	73,1	84,6	100,3	134,0	152,2	165,3	181,0	245,4	271,3	300,4	330,5	391,3	492,0
2,5	48,6	85,1	99,0	135,4	157,2	179,0	217,2	237,3	289,2	320,5	355,7	391,9	502,9	586,0

ТУ 16.К99-061-2013
