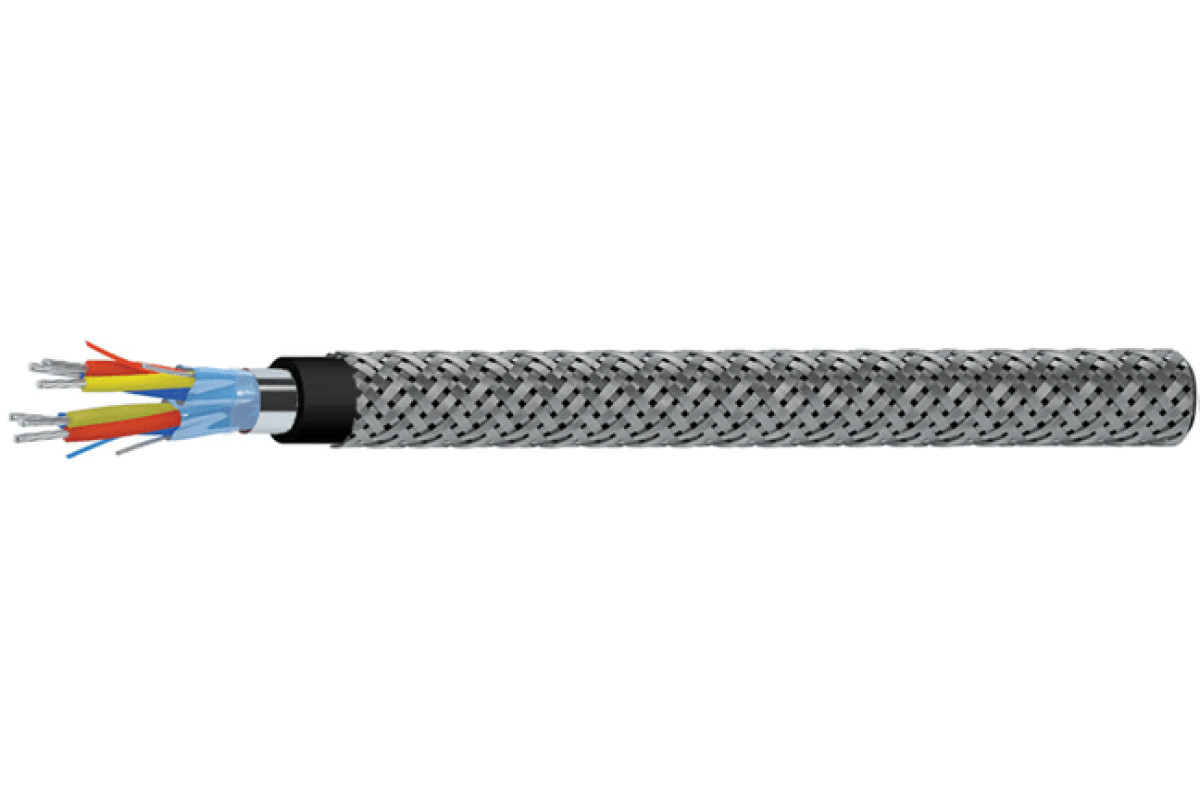

Кабель СКАБ 250КГнг(А)-HF-ХЛ фо

СКАБ 250КГнг(А)-HF-ХЛ Nx3эхSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Оперативное свойство кабеля СКАБ 250КГнг(А)-HF-ХЛ фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно эксплуатировать Кабель СКАБ 250КГнг(А)-HF-ХЛ фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛ фо:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты

Оболочка: полимерная композиция, не содержащая галогенов черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период эксплуатации Кабель СКАБ 250КГнг(А)-HF-ХЛ фо:

кабелей СКАБ 250КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	14,3	15,2	16	17,3	19,1
3	15	16	16,8	18,2	20,6
4	16,2	17,3	18,2	19,8	22,4
5	17,5	18,7	19,8	22	24,4
6	18,9	20,7	21,9	23,8	27
7	18,9	20,7	21,9	23,8	27
8	20,7	22,2	23,5	26,1	29,1
10	23,9	26,2	27,7	30,3	33,9
12	24,6	26,9	28,6	31,2	35
14	26,2	28,2	29,9	32,8	37,3
16	27,6	29,7	31,5	34,5	40,2
20	30,3	32,7	34,7	39,5	44,3
24	33,5	36,7	39,9	43,8	49,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	218,3	246,7	276	327,3	409,9
3	256,8	296,8	334,8	403,5	537,4
4	302,1	353,4	401,2	489,7	656,7
5	351,2	411,1	469,2	597,4	778
6	398,1	490,4	558,5	688	927,5
7	427,8	528,9	605,7	753,3	1 020,5
8	497,9	586,6	677,5	867,1	1 144,9
10	603	742,1	852	1 064,1	1 407
12	672,6	831	957,5	1 206,8	1 609,7
14	773,3	926,2	1 075,4	1 359	1 853,8
16	854,9	1 024,5	1 195,7	1 512	2 220,7
20	1 015	1 226,4	1 428,7	2 007,7	2 670
24	1 180,9	1 468,3	1 862,8	2 350,7	3 196,3

Электрические параметры СКАБ 250КГнг(А)-HF-ХЛ фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	49,1	55,0	63,9	73,6	83,3	90,0	98,3	137,3	150,6	165,9	203,1	238,8	276,7
0,75	51,6	57,7	67,1	77,3	87,5	94,5	103,2	144,2	158,1	174,2	213,3	250,7	290,5
1,0	55,5	62,3	72,6	83,8	95,1	102,9	129,7	156,8	172,2	212,6	233,5	273,3	317,0
1,5	62,1	70,0	81,9	94,8	125,4	134,9	146,8	200,9	219,5	242,5	265,1	310,9	394,9
2,5	72,0	81,6	95,8	129,6	146,7	158,2	194,8	237,0	259,4	285,4	312,5	401,7	466,0

ТУ 16.К99-061-2013
