Кабель СКАБ 250КГнг(А)-HF-ХЛ ф

СКАБ 250КГнг(А)-HF-ХЛ Nx2эхSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Задача кабеля СКАБ 250КГнг(А)-HF-ХЛ ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешается применять Кабель СКАБ 250КГнг(А)-HF-ХЛ ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

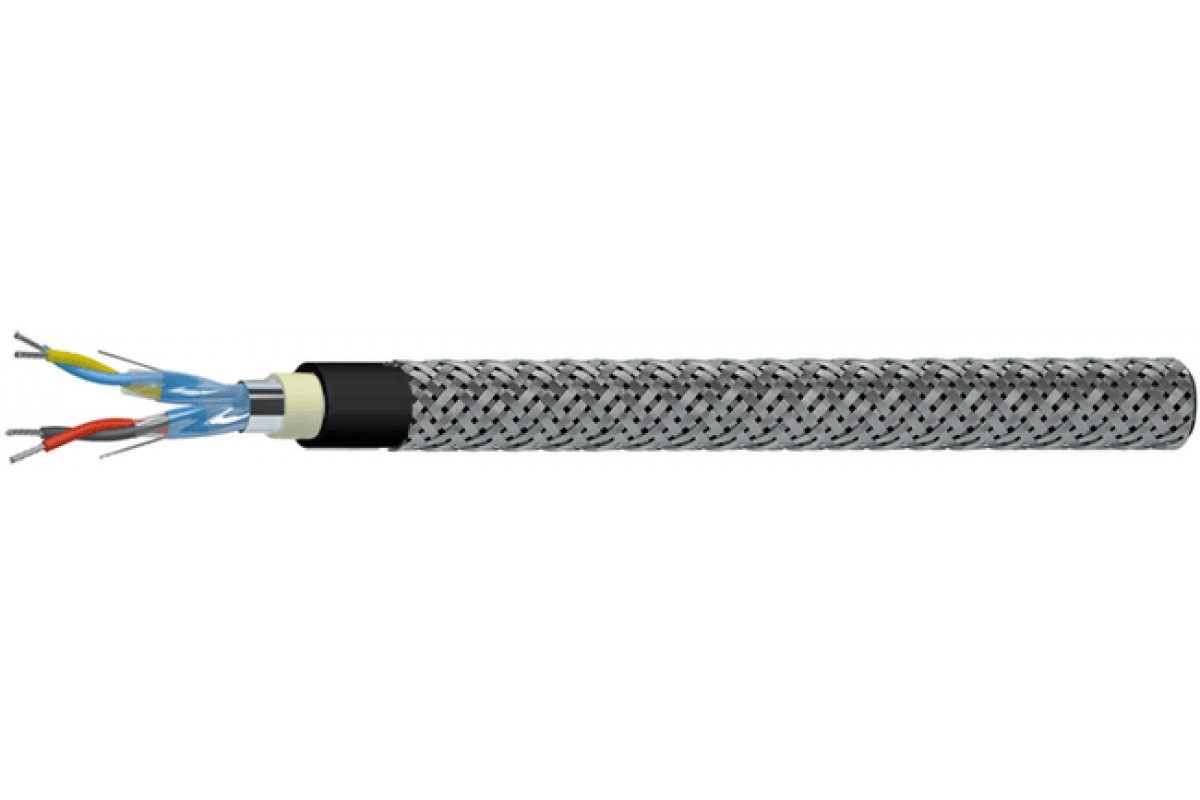

Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛ ф:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работы Кабель СКАБ 250КГнг(А)-HF-ХЛ ф:

кабелей СКАБ 250КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	15,8	16,6	17,3	19	20,7
3	16,4	17,3	18,1	19,9	21,7
4	17,5	18,5	19,4	21,3	23,3
5	18,7	19,9	21,3	23	25,2
6	20	21,8	22,8	24,6	27,7
7	20	21,8	22,8	24,6	27,7
8	21,8	23,2	24,3	26,8	29,6
10	24,8	26,9	28,4	30,8	34,1
12	25,4	27,6	29,1	31,6	35,1
14	27	28,8	30,4	33,1	37,3
16	28,2	30,2	31,9	34,7	40,1
20	30,8	33	34,9	39,5	43,9
24	33,8	36,8	39,8	43,4	49

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	276,4	306,2	330,6	393,6	468,9
3	309,6	345,9	378,4	458,5	551,4
4	354,6	396,2	435,9	531,4	649,2
5	396,4	452,5	521,2	610,4	755
6	443,8	526,4	582,9	690	883,3
7	465,7	554,3	616,7	731,9	947,9
8	536,1	611,7	682,9	842,5	1 056,1
10	641,3	761,5	850,5	1 015,4	1 281,4
12	697,5	832,4	933,5	1 121,2	1 432,1
14	790,4	913,5	1 030,1	1 246,7	1 632,6
16	860,4	997,9	1 127,5	1 369,5	1 947
20	1 003,2	1 169,3	1 329	1 800,7	2 300,9
24	1 153,9	1 382,4	1 719,2	2 083,2	2 726,5

Электрические параметры СКАБ 250КГнг(А)-HF-ХЛ ф

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	49,1	55,0	63,9	73,6	83,3	90,0	98,3	137,3	150,6	165,9	203,1	238,8	276,7
0,75	51,6	57,7	67,1	77,3	87,5	94,5	103,2	144,2	158,1	174,2	213,3	250,7	290,5
1,0	55,5	62,3	72,6	83,8	95,1	102,9	129,7	156,8	172,2	212,6	233,5	273,3	317,0
1,5	62,1	70,0	81,9	94,8	125,4	134,9	146,8	200,9	219,5	242,5	265,1	310,9	394,9
2,5	72,0	81,6	95,8	129,6	146,7	158,2	194,8	237,0	259,4	285,4	312,5	401,7	466,0

ТУ 16.К99-061-2013
