Кабель СКАБ 250КГнг(А)-FRLS ов

СКАБ 250КГнг(А)-FRLS Nx2эхSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Функциональная цель кабеля СКАБ 250КГнг(А)-FRLS ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешается использовать Кабель СКАБ 250КГнг(А)-FRLS ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

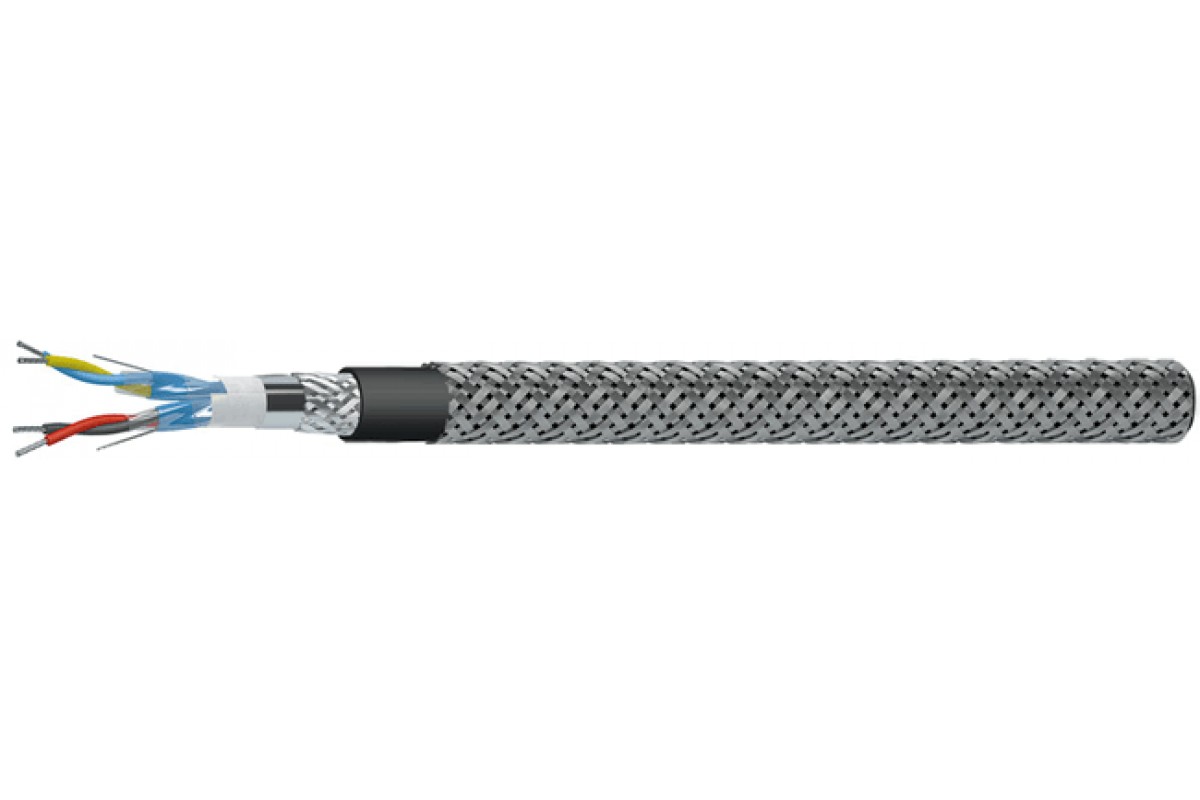

Конструкция Кабель СКАБ 250КГнг(А)-FRLS ов:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийная поддержка Кабель СКАБ 250КГнг(А)-FRLS ов:

кабелей СКАБ 250КГнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	17,2	18,1	18,8	20	22,2
3	17,4	18,3	19,1	20,8	22,7
4	18,7	19,7	21,1	22,5	24,5
5	20,7	21,8	22,8	24,4	27,4
6	22,2	23,4	24,5	27	29,6
7	22,2	23,4	24,5	27	29,6
8	23,7	25,1	27	29	31,7
10	28	29,6	31,1	33,5	37,3
12	28,7	30,5	31,9	34,4	39,3
14	30	31,9	33,5	36,6	41,2
16	31,5	33,5	35,2	39,4	43,6
20	34,5	37,2	40	43,5	48,5
24	39,5	42,2	44,4	48,5	53,5

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	292,1	319,7	344,1	389,2	480,7
3	320,9	356,5	389,5	467	562,1
4	369,4	414,4	475,8	550,3	666
5	441,6	495,8	546,3	634	826,2
6	494,2	558,4	612,9	769,3	940,1
7	519,9	589,3	651	819,3	1 010
8	577,7	651,4	773,8	909,4	1 123,6
10	745,5	842,5	932,8	1 097,7	1 402,5
12	809,7	923,2	1 029	1 220,2	1 713,7
14	889	1 014	1 133,3	1 387,2	1 899
16	968,6	1 108,1	1 245,2	1 673,3	2 132
20	1 135,1	1 340,4	1 653,8	2 010,6	2 572,7
24	1 496,5	1 743,6	1 951,7	2 378,3	2 998

Электрические параметры СКАБ 250КГнг(А)-FRLS ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	58,3	65,8	77,1	89,3	118,0	127,1	138,5	189,2	207,0	229,0	250,5	294,0	341,7
0,75	61,2	69,1	81,0	93,8	123,9	133,5	145,4	198,7	217,3	240,4	263,0	308,7	358,8
1,0	65,3	74,1	87,0	100,9	133,1	143,6	156,5	213,6	235,4	259,1	283,6	333,4	422,7
1,5	72,3	82,3	97,0	131,0	148,4	160,3	175,0	239,9	263,2	290,1	318,1	408,5	474,4
2,5	82,7	111,6	130,4	150,9	194,2	209,0	228,9	277,3	305,0	369,4	404,1	474,5	597,7

ТУ 16.К99-061-2013
