Кабель СКАБ 250КГнг(А)-FRHF-ХЛ в
Технологическая функция кабеля СКАБ 250КГнг(А)-FRHF-ХЛ в
Допустимо задействовать Кабель СКАБ 250КГнг(А)-FRHF-ХЛ в:
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Соответствует требованиям Российского морского регистра судоходства (РМРС).
Соответствует требованиям Российского речного регистра (РРР)
Минимальный срок службы
40 летМинимальный радиус изгиба, DH*
эксплуатация: 5?DHмонтаж: 5?DH
Диапазон температур, °С
эксплуатация: от –80 до +90монтаж: от –50 до +50
* DH — наружный размер кабеля

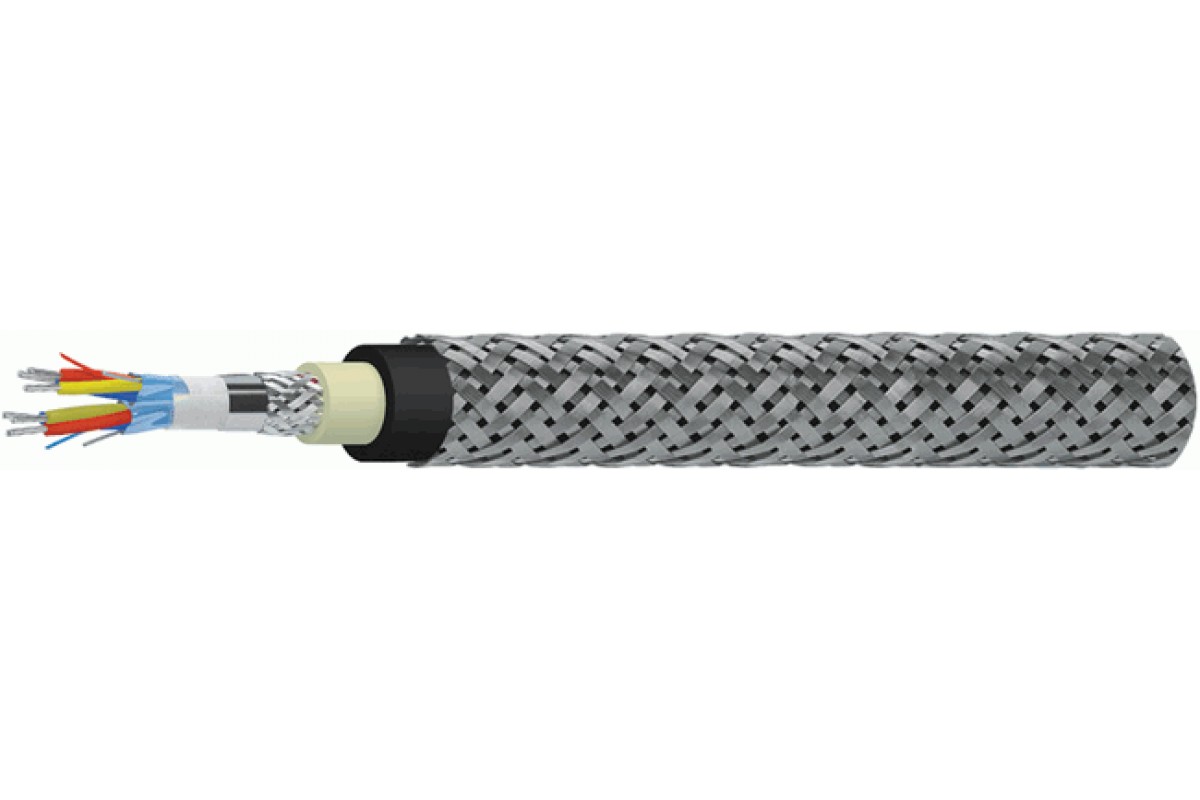

Конструкция Кабель СКАБ 250КГнг(А)-FRHF-ХЛ в:
Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Гарантийное покрытие Кабель СКАБ 250КГнг(А)-FRHF-ХЛ в:
кабелей СКАБ 250КГнг(А)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут
Наружный размер кабелей, DH, не более, мм
Число троек в кабелях, N | Cечение жил, S, мм2 | ||||
0,5 | 0,75 | 1 | 1,5 | 2,5 | |
2 | 19,9 | 21,3 | 22,1 | 23,4 | 25,2 |
3 | 20,6 | 21,6 | 22,4 | 23,8 | 26,3 |
4 | 22 | 23,1 | 24 | 26,1 | 28,5 |
5 | 23,6 | 24,8 | 26,4 | 28,1 | 30,8 |
6 | 25,2 | 27,1 | 28,2 | 30,4 | 33,1 |
7 | 25,2 | 27,1 | 28,2 | 30,4 | 33,1 |
8 | 27,3 | 29 | 30,3 | 32,4 | 35,4 |
10 | 31,3 | 33,1 | 34,7 | 38,7 | 42,3 |
12 | 32,1 | 34 | 35,6 | 39,7 | 43,4 |
14 | 33,5 | 35,5 | 38,6 | 41,5 | 45,7 |
16 | 35,1 | 38,6 | 40,4 | 43,5 | 48,5 |
20 | 39,7 | 42,1 | 44,2 | 48,4 | 53,2 |
24 | 43,5 | 46,5 | 49,3 | 53,2 | 59,1 |
Расчетная масса 1 км кабелей, кг
Число троек в кабелях, N | Cечение жил, S, мм2 | ||||
0,5 | 0,75 | 1 | 1,5 | 2,5 | |
2 | 319,1 | 480,3 | 514,7 | 582,3 | 683,8 |
3 | 377,7 | 533,4 | 580,9 | 666,6 | 829,1 |
4 | 438,1 | 613,7 | 668,8 | 805,6 | 1 001,3 |
5 | 500,4 | 701,4 | 792 | 924,2 | 1 160 |
6 | 565,5 | 811,2 | 892,3 | 1 072,4 | 1 317,4 |
7 | 600,5 | 855,5 | 945,8 | 1 142,3 | 1 418,1 |
8 | 689,3 | 965,6 | 1 067,3 | 1 268,7 | 1 579,2 |
10 | 854,9 | 1 158,7 | 1 287 | 1 702,5 | 2 112 |
12 | 940,8 | 1 271,2 | 1 416,9 | 1 880,4 | 2 341,7 |
14 | 1 039,1 | 1 400,3 | 1 739,8 | 2 080,3 | 2 656,2 |
16 | 1 141,4 | 1 704,9 | 1 900,7 | 2 278,2 | 2 970 |
20 | 1 381,4 | 1 988,2 | 2 220,3 | 2 781,5 | 3 528,4 |
24 | 1 602,9 | 2 329,4 | 2 668,7 | 3 220,1 | 4 154,4 |
Электрические параметры СКАБ 250КГнг(А)-FRHF-ХЛ в
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм | 100 | ||||
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ | 150 | ||||
Рабочее переменное (постоянное) напряжение, не более, В | 380 (540) |
Техсправка по пожарной нагрузке
Объем горючей массы, лx10-3/м | ||||||||||||||
Ном. сеч. жил, мм2 | Число троек | |||||||||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | ||
0,5 | 67,9 | 79,0 | 94,1 | 110,1 | 143,5 | 156,3 | 171,4 | 231,4 | 257,7 | 285,8 | 314,8 | 373,2 | 469,5 | |
0,75 | 71,3 | 82,9 | 98,8 | 115,6 | 150,7 | 164,1 | 180,0 | 243,0 | 270,6 | 300,1 | 330,5 | 391,9 | 493,0 | |
1,0 | 76,4 | 89,1 | 106,4 | 142,5 | 162,4 | 177,1 | 194,3 | 263,5 | 292,2 | 324,4 | 357,6 | 457,6 | 533,6 | |
1,5 | 84,9 | 99,5 | 136,7 | 159,3 | 181,9 | 220,9 | 241,7 | 295,4 | 328,2 | 365,0 | 402,8 | 515,1 | 603,4 | |
2,5 | 115,2 | 133,0 | 157,9 | 206,8 | 236,8 | 257,3 | 281,9 | 343,3 | 415,2 | 460,5 | 507,1 | 603,3 | 751,7 |
ТУ 16.К99-061-2013
