Кабель СКАБ 250КГнг(А)-FRHF-ХЛ фов

СКАБ 250КГнг(А)-FRHF-ХЛ Nx3эхSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Предназначение кабеля СКАБ 250КГнг(А)-FRHF-ХЛ фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно использовать Кабель СКАБ 250КГнг(А)-FRHF-ХЛ фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

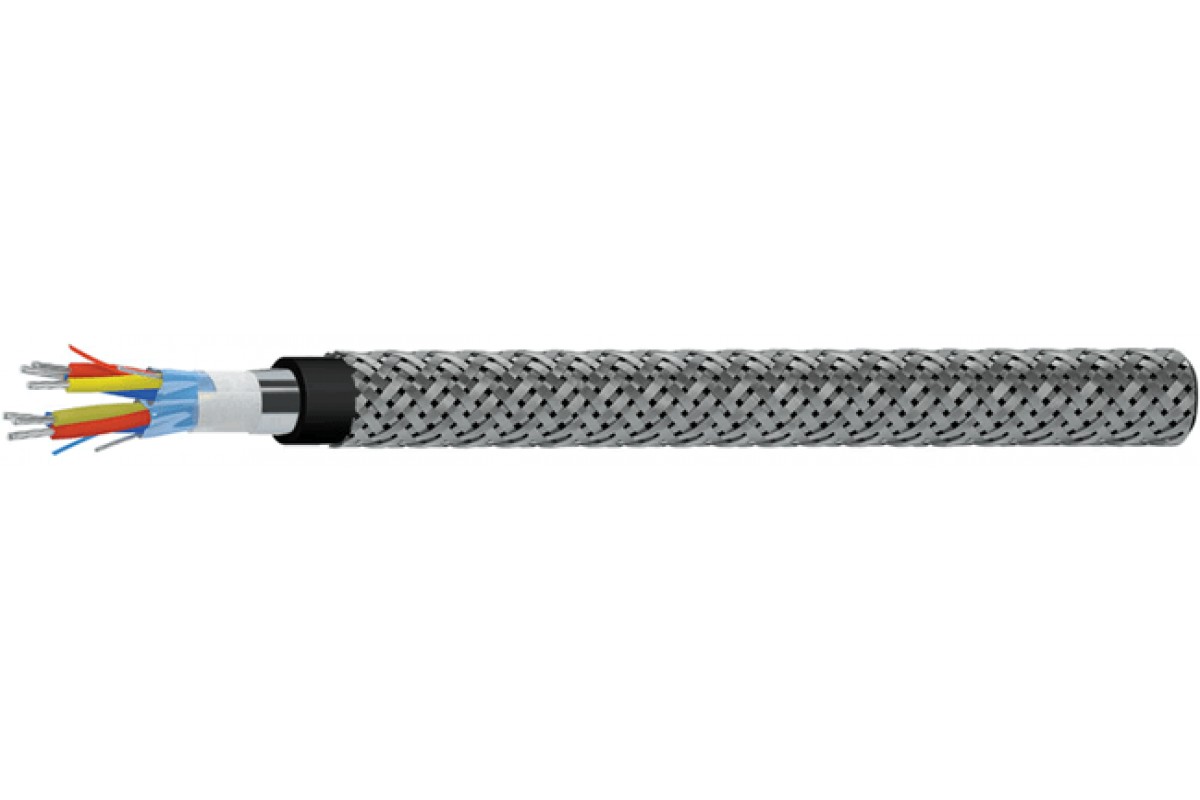

Конструкция Кабель СКАБ 250КГнг(А)-FRHF-ХЛ фов:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты

Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период функционирования Кабель СКАБ 250КГнг(А)-FRHF-ХЛ фов:

кабелей СКАБ 250КГнг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	17,2	18,1	18,9	20,7	22,5
3	17,4	18,4	19,3	21,1	23,1
4	18,9	19,9	21,4	22,9	25,1
5	20,9	22,1	23,2	24,9	27,9
6	22,5	23,9	25,1	27,5	30,2
7	22,5	23,9	25,1	27,5	30,2
8	24,2	26,1	27,4	29,5	32,5
10	28,4	30,2	31,8	34,4	38,9
12	29,2	31,1	32,7	35,4	40
14	30,6	32,6	34,3	38,6	42,1
16	32,2	34,3	36,6	40,6	44,8
20	35,4	39,2	41,3	44,7	50
24	40,6	43,3	45,7	50	55,4

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	278,3	306,9	338,9	411,1	499,4
3	317,8	360,2	399,9	492,7	611,3
4	372,5	426,6	496,2	591,5	744,1
5	452,1	517,5	577,6	692,7	907,8
6	511,3	587,6	659,8	826,3	1 045,2
7	546,4	631,9	713,2	893,9	1 149,5
8	608,5	730,9	823,4	1 000,8	1 286,2
10	763,4	887,9	1 003,4	1 221,2	1 717,6
12	844,5	988,2	1 122,9	1 380,9	1 936
14	938,3	1 105,4	1 258,7	1 729,7	2 186,8
16	1 035,6	1 219,6	1 428,7	1 914,7	2 466,5
20	1 230,5	1 632,1	1 858,6	2 274	3 017,9
24	1 614,3	1 902,7	2 169,1	2 717,3	3 548

Электрические параметры СКАБ 250КГнг(А)-FRHF-ХЛ фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	67,9	79,0	94,1	110,1	143,5	156,3	171,4	231,4	257,7	285,8	314,8	373,2	469,5
0,75	71,3	82,9	98,8	115,6	150,7	164,1	180,0	243,0	270,6	300,1	330,5	391,9	493,0
1,0	76,4	89,1	106,4	142,5	162,4	177,1	194,3	263,5	292,2	324,4	357,6	457,6	533,6
1,5	84,9	99,5	136,7	159,3	181,9	220,9	241,7	295,4	328,2	365,0	402,8	515,1	603,4
2,5	115,2	133,0	157,9	206,8	236,8	257,3	281,9	343,3	415,2	460,5	507,1	603,3	751,7

ТУ 16.К99-061-2013
