Кабель СКАБ 1000ПсКнг(А)-HFл

Name: СКАБ 1000ПсКнг(А)-HFл
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1166

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

Кабели универсальные СКАБ ® для КИПиА на напряжение до 1000 В, парной скрутки, групповой прокладки, бронированные СКАБ 1000ПсКнг(А)-HF

Функциональная цель кабеля СКАБ 1000ПсКнг(А)-HFл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Возможно применять Кабель СКАБ 1000ПсКнг(А)-HFл:

В грунтах категории I — III

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

На атомных станциях, в системах класса 2–4, вне гермозоны

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей.

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –70 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

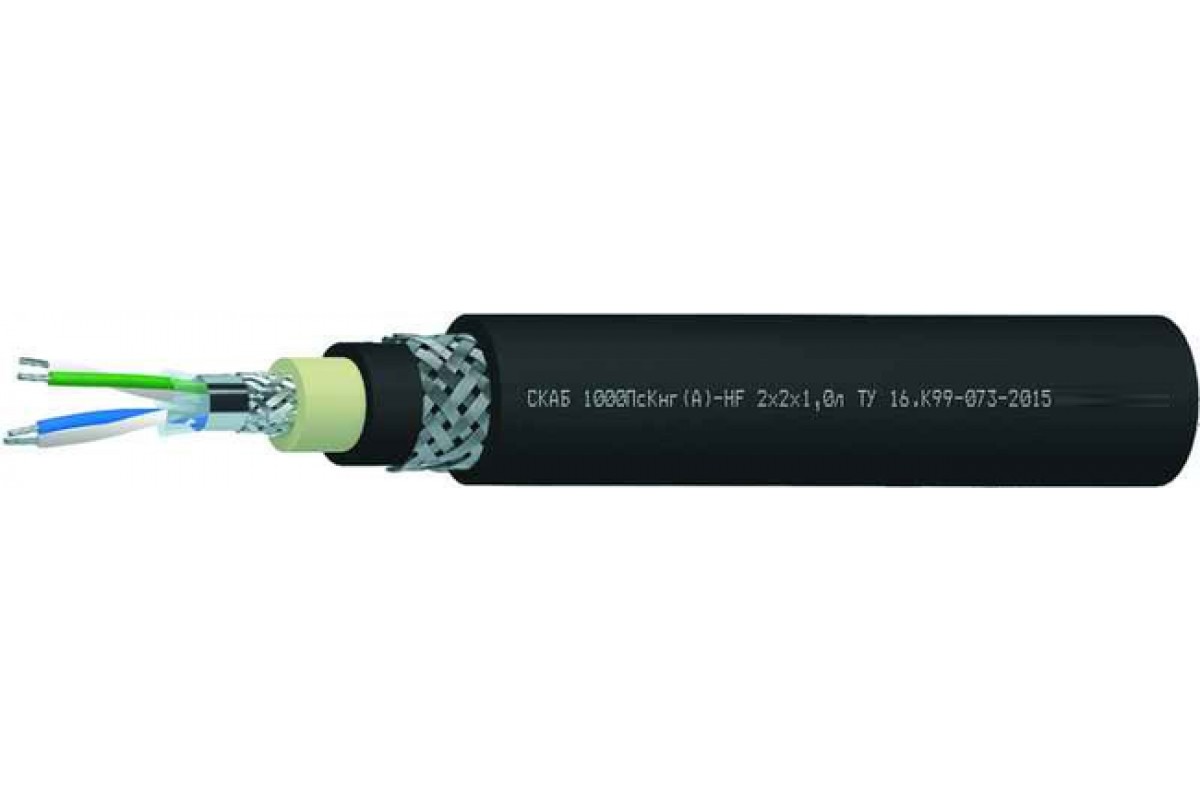

Конструкция Кабель СКАБ 1000ПсКнг(А)-HFл:

Количество жил: 1-24
Сечение жил: 0,35-6,0 мм²
Жилы: многопроволочные медные луженые
Изоляция: сшитый полиэтилен
Скрутка: парная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Время гарантии Кабель СКАБ 1000ПсКнг(А)-HFл:

кабелей СКАБ 1000ПсКнг(А)-HF

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 1000ПсКнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	15	15,8	16,3	16,6	17,3	19,1	20,7	21,4
2	19,8	20,8	21,4	22,2	23,5	27,7	29,1	34
3	20,1	21,1	21,7	22,5	23,8	27,9	30,8	36,1
4	21,2	22,3	23	23,9	26,8	29,8	32	39
5	22,8	23,9	24,6	27	28,7	31,8	34,6	42,4
6	25,5	26,8	27,6	28,6	30,6	34,7	37,6	46,4
7	25,9	27,2	28	29,1	31,1	35,4	37,6	46,4
8	26,9	28,2	29	30,4	33,1	37,2	40,6	49,7
10	31	32,5	33,5	34,9	37,7	42,1	46,9	58,3
12	31,7	33,3	34,3	36,2	38,6	43,3	48,1	59,9
14	33,1	34,8	35,8	37,5	40,3	45,1	50,5	63,7
16	34,6	36,3	37,4	39,1	42,1	48,6	53	67,9
20	37,4	39,3	40,5	42,4	47,3	52,8	58,6	74,8
24	40,9	42,9	44,2	47,9	51,6	59,9	65,4	80,8

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	254,3	267	280,4	294,1	323,4	381,1	444,7	585
2	381,9	401	421,1	453,6	508,5	687,1	822,1	1 169,8
3	414,1	434,8	456,5	492,1	559,7	763,2	978	1 415
4	464,2	487,4	511,8	558,3	716,6	875,2	1 137,9	1 668,7
5	519	544,9	572,1	705,1	811,2	1 000,2	1 329,1	1 940,8
6	648,1	680,5	714,5	783,9	906,8	1 172	1 533,7	2 284,9
7	687,4	721,8	757,9	831,5	968,3	1 259,1	1 626,6	2 447
8	735,5	772,3	810,9	896,7	1 093,5	1 384	1 837	2 719,3
10	910,8	956,3	1 004,1	1 112,3	1 319,3	1 660,7	2 257,2	3 429,3
12	983,3	1 032,5	1 084,1	1 216,5	1 442,3	1 826,3	2 485,4	3 812,4
14	1 084,1	1 138,3	1 195,2	1 328,3	1 578	2 013,1	2 769,5	4 454,8
16	1 170,7	1 229,2	1 290,7	1 439,4	1 718,8	2 346,3	3 037	5 061,1
20	1 346,7	1 414	1 484,7	1 664,7	2 141	2 748	3 679,4	6 060,6
24	1 543,7	1 620,9	1 701,9	2 046,9	2 458,8	3 470,6	4 483,2	6 509,2

Электрические параметры СКАБ 1000ПсКнг(А)-HFл

Ном. сеч. жил, S, мм²	0,35	0,5	0,75	1,0	1,5	2,5	4,0	6,0
Эл. сопр. жилы постоянному току при 20 ^oC, не более, Ом/км	58,7	40,7	26,0	22,3	14,3	7,63	4,88	3,17
Отношение индукт. к эл. сопр. двух жил пары, не более, мкГн/Ом	25	25	25	25	40	60	80	80
Волновое сопротивление на частоте 1 МГц, Ом	120 ± 20	120 ± 20	100 ± 20	100 ± 20	100 ± 20	80 ± 20	80 ± 20	80 ± 20
Коэффициент затухания на частоте 1 МГц, пересчитанный на длину 100 м и температуру 20 ^oC, не более	2,2	2,0	1,8	1,6	1,4	1,2	1,0	0,8
Эл. сопр. изоляции жил при 20 ^oC, не менее, МОм/км	5000
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	100						125
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	1000 (1500)

Техсправка по пожарной нагрузке

Объем горючей массы полимерных элементов в кабеле, л?10^–3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,35	118,4	174,1	183,8	203,6	225,8	292,3	305,7	325,0	407,7	432,5	467,0	500,4	568,4	643,5
0,5	124,3	182,8	193,0	213,8	237,1	306,9	321,0	341,2	428,1	454,1	490,4	525,4	596,8	675,7
0,75	130,5	191,9	202,6	224,5	249,0	322,2	337,1	358,3	449,5	476,8	514,9	551,7	626,6	709,5
1,0	135,5	201,7	213,4	237,0	311,3	340,8	357,0	379,9	477,3	510,5	548,2	588,1	669,4	845,6
1,5	144,0	217,9	231,2	305,3	338,6	371,8	390,2	445,9	527,2	561,1	603,7	648,8	825,8	935,2
2,5	161,5	295,7	312,1	346,5	385,3	455,2	477,5	512,4	603,1	643,1	693,2	833,3	948,8	1144,5
4,0	186,1	346,1	392,7	442,2	498,5	575,8	594,4	674,3	830,9	888,4	975,9	1053,0	1249,7	1431,5
6,0	226,1	448,5	519,9	588,2	683,3	792,1	818,0	897,0	1129,5	1209,5	1317,4	1528,1	1758,6	1981,9
