Кабель СКАБ 1000ПсКГнг(А)-HF Nx3эxSл

СКАБ 1000ПКГснг(А)-HF Nx3эxSл - кабели универсальные СКАБ ® для КИПиА на напряжение до 1000 В, с индивидуально экранированными тройками, групповой прокладки, бронированные. Кабели СКАБ 1000ПсКГнг(А)-HF могут быть изготовлены с другими размерами, предусмотренными ТУ

Назначение

• Для присоединения к стационарным электрическим приборам
• Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Кабели СКАБ 1000ПсКГнг(А)-HF допускается использовать

• Во взрывоопасных зонах по ГОСТ IEC 60079
• В искробезопасных цепях Ex-i (с оболочкой синего цвета)
• На атомных станциях, в системах класса 2–4, вне гермозоны
• Внутри и вне помещений
• В условиях кратковременных воздействий минерального масла и бензина
• В качестве контрольных кабелей.

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5хD_H

монтаж: 5хD_H

Диапазон температур, °С

эксплуатация: от –70 до +115

монтаж: от –40 до +50

* D_H — наружный размер кабеля

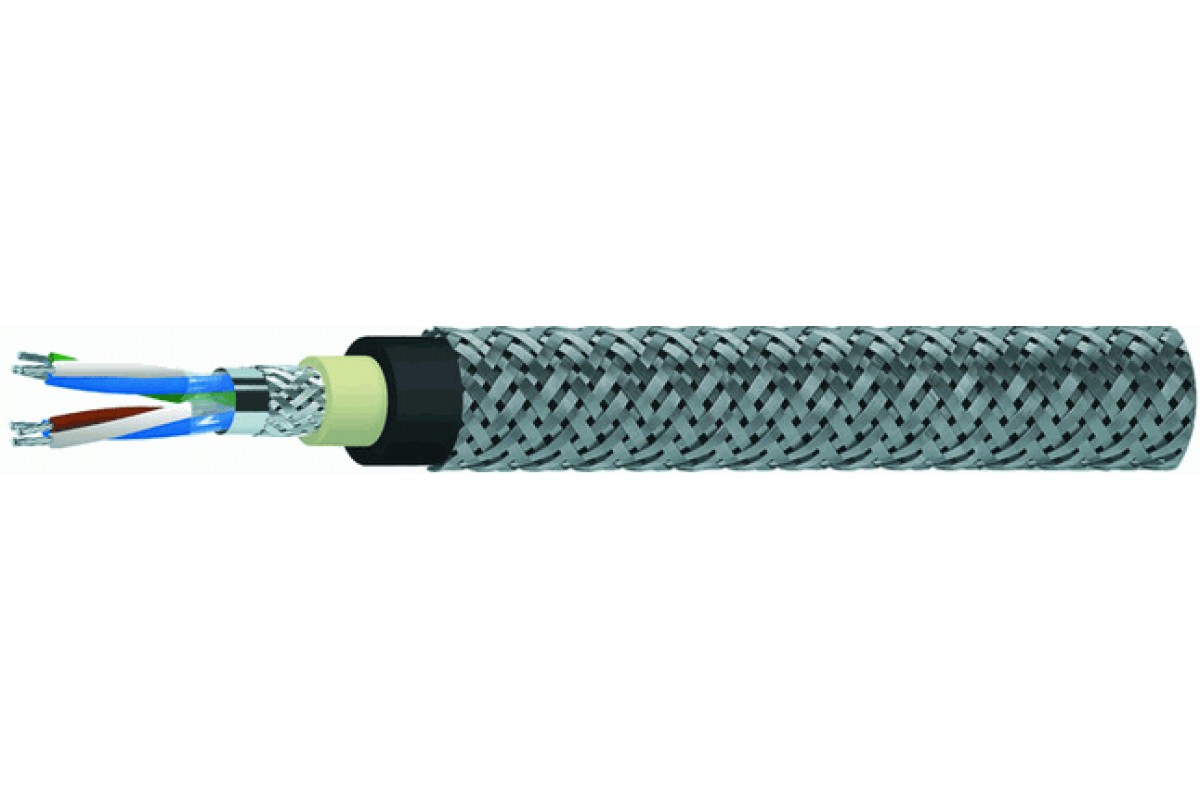

Конструкция

Количество жил: 2-24
Сечение жил: 0,35-6,0 мм²
Жилы: многопроволочные медные луженые
Изоляция: сшитый полиэтилен
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок эксплуатации

кабелей СКАБ 1000ПсКГнг(А)-HF

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

ТУ 16.К99-073-2015
