Кабели КПСВВт могут быть изготовлены с другими размерами, предусмотренными ТУДля одиночной стационарной прокладки Для современных систем сигнализации Для систем контроля доступа Для систем управления, контроля и связи Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
монтаж: 10?DH
монтаж: от –10 до +50
* DH — наружный размер кабеля
Количество пар: 1-40 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: однопроволочные медные
Изоляция: ПВХ повышенной теплостойкости
Скрутка: парная
Оболочка: ПВХ повышенной теплостойкости и маслобензостойкости красного цвета
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Нераспространение горения при одиночной прокладке

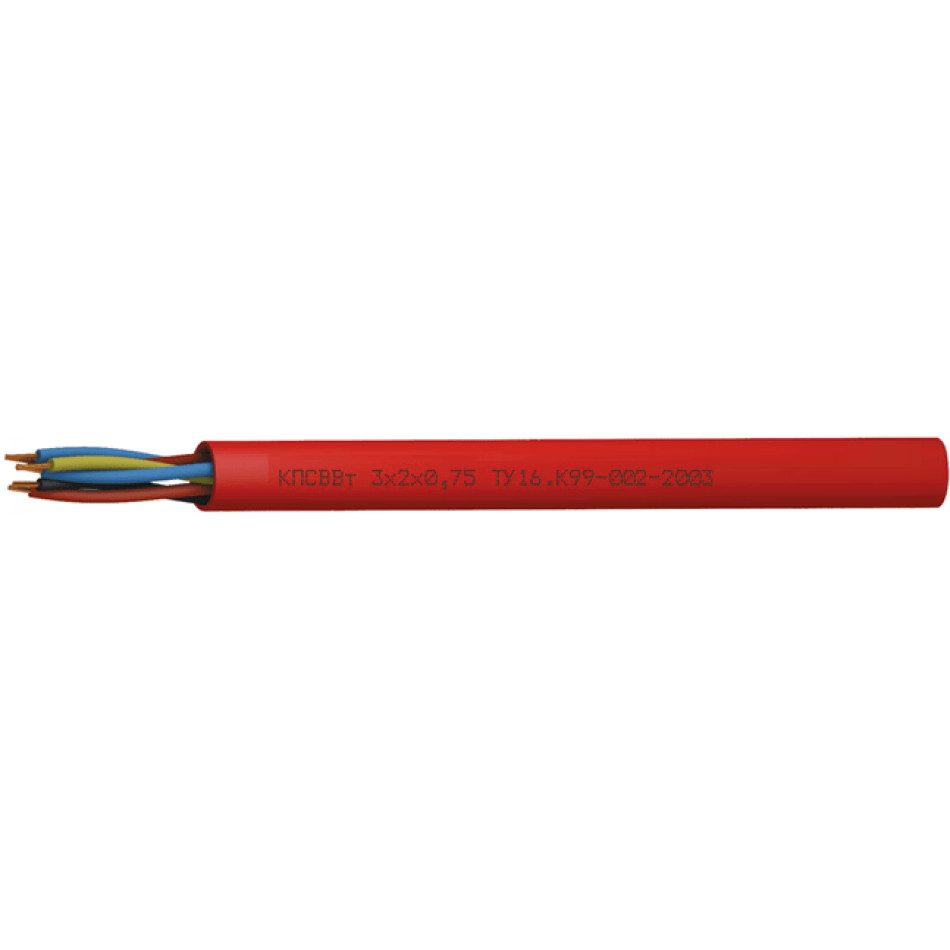

Кабели симметричные для систем сигнализации и управления, одиночной прокладки КПСВВт
Эксплуатационная задача кабеля КПСВВт
Разрешено задействовать Кабель КПСВВт:
Минимальный срок службы
30 летМинимальный радиус изгиба, DH*
эксплуатация (однократно): 7?DHмонтаж: 10?DH
Диапазон температур, °С
эксплуатация: от –40 до +105монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция Кабель КПСВВт:
Количество пар: 1-40 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: однопроволочные медные
Изоляция: ПВХ повышенной теплостойкости
Скрутка: парная
Оболочка: ПВХ повышенной теплостойкости и маслобензостойкости красного цвета
Гарантийный срок работоспособности Кабель КПСВВт:
кабелей КПСВВт6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КПСВВт по ГОСТ 31565 — 2012 — О1.8.2.5.4Нераспространение горения при одиночной прокладке
Массогабаритные параметры
| Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,5 | 1 | 5,2 | 26,4 |
| 2 | 6,1x9,7 | 53 | |
| 0,75 | 1 | 6,3 | 34 |
| 2 | 6,3x10,2 | 61 | |
| 1 | 1 | 6,8 | 42 |
| 2 | 6,9x11,3 | 77 | |
| 1,5 | 1 | 6,8 | 56,5 |
| 2 | 7,7x13,2 | 106 | |
| 2,5 | 1 | 8,9 | 86 |
| 2 | 9,8x15,0 | 156,3 |
Электрические параметры
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 |
| Эл. сопр. изоляции жил при 20 °C, не менее, МОм?км | 100 | 100 | 100 | 100 | 100 |
| Эл. eмкость пары, не более, нФ/км | 75 | 80 | 85 | 87 | 105 |
| Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км | 1,32 | 0,98 | 0,88 | 0,66 | 0,57 |
| Рабочее напряжение переменного тока частотой 50 Гц, не более, В | 300 | 300 | 300 | 300 | 300 |
