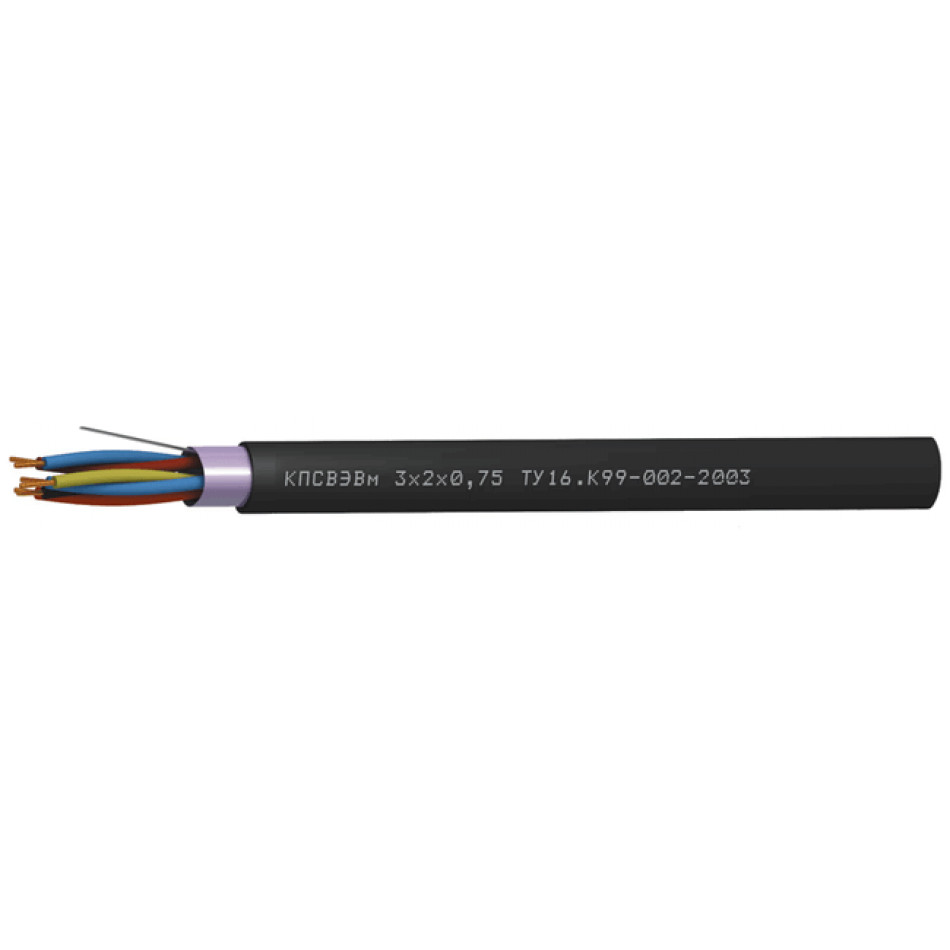

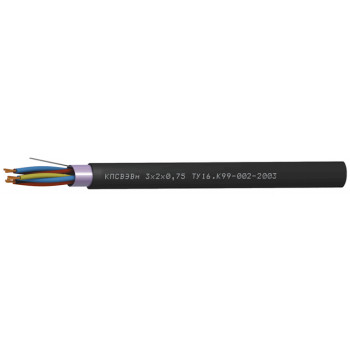

Кабель КПСВЭВм

Кабели КПСВЭВм могут быть изготовлены с другими размерами, предусмотренными ТУ

Кабели симметричные для систем сигнализации и управления, одиночной прокладки КПСВЭВм

Техническая роль кабеля КПСВЭВм

Для одиночной стационарной прокладки

Для современных систем сигнализации

Для систем контроля доступа

Для систем управления, контроля и связи

Можно применять Кабель КПСВЭВм:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КПСВЭВм:

Количество пар: 1-40 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: однопроволочные медные
Скрутка: парная
Изоляция: ПВХ
Экран: общий из алюмолавсановой ленты с контактным проводником из медной лужeной проволоки
Оболочка: ПВХ повышенной морозостойкости черного цвета

Гарантийный срок сохранения свойств Кабель КПСВЭВм:

кабелей КПСВЭВм
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КПСВЭВм по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Cечение жил, S, мм2	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,5	1	6,3	32
	2	6,2x9,0	53,7
	4	10,1	102,8
	8	11,9x20,6	181,5
	12	16,3	254,2
	16	18,1	321,9
	20	20,3	507,2
0,75	1	6,5	37
	2	6,5x10,6	66
1	1	6,4	41,8
	2	7,1x11,5	81,4
1,5	1	7,2	58
	2	8,6x12,4	113,6
2,5	1	8,4	80,5
	2	9,2x14,6	166

Электрические параметры

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км	37,4	25,5	18,8	12,6	8,0
Эл. сопр. изоляции жил при 20 °C, не менее, МОм?км	100	100	100	100	100
Эл. eмкость пары, не более, нФ/км	110	118	120	125	150
Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км	1,35	1,12	0,95	0,80	0,65
Рабочее напряжение переменного тока частотой 50 Гц, не более, В	300	300	300	300	300
