Кабели КПСВЭВКГ могут быть изготовлены с другими размерами, предусмотренными ТУДля одиночной стационарной прокладки Для современных систем сигнализации Для систем контроля доступа Для систем управления, контроля и связи Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
монтаж: 15?DH
монтаж: от –15 до +50
* DH — наружный размер кабеля
Количество пар: 1-10 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: однопроволочные медные
Изоляция: ПВХ
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ красного цвета
Броня: оплетка из стальных оцинкованных проволок
6 лет с даты ввода в эксплуатацию
Нераспространение горения при одиночной прокладке
Кабели симметричные для систем сигнализации и управления, одиночной прокладки, бронированные КПСВЭВКГ
Техническое применение кабеля КПСВЭВКГ
Разрешается задействовать Кабель КПСВЭВКГ:
Защищены от грызунов
Минимальный срок службы
25 летМинимальный радиус изгиба, DH*
эксплуатация (однократно): 10?DHмонтаж: 15?DH
Диапазон температур, °С
эксплуатация: от –40 до +70монтаж: от –15 до +50
* DH — наружный размер кабеля

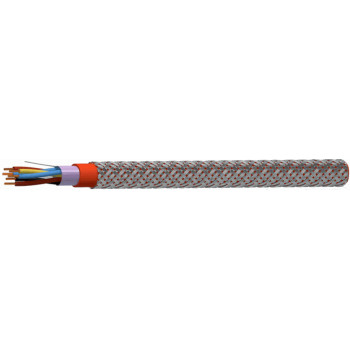

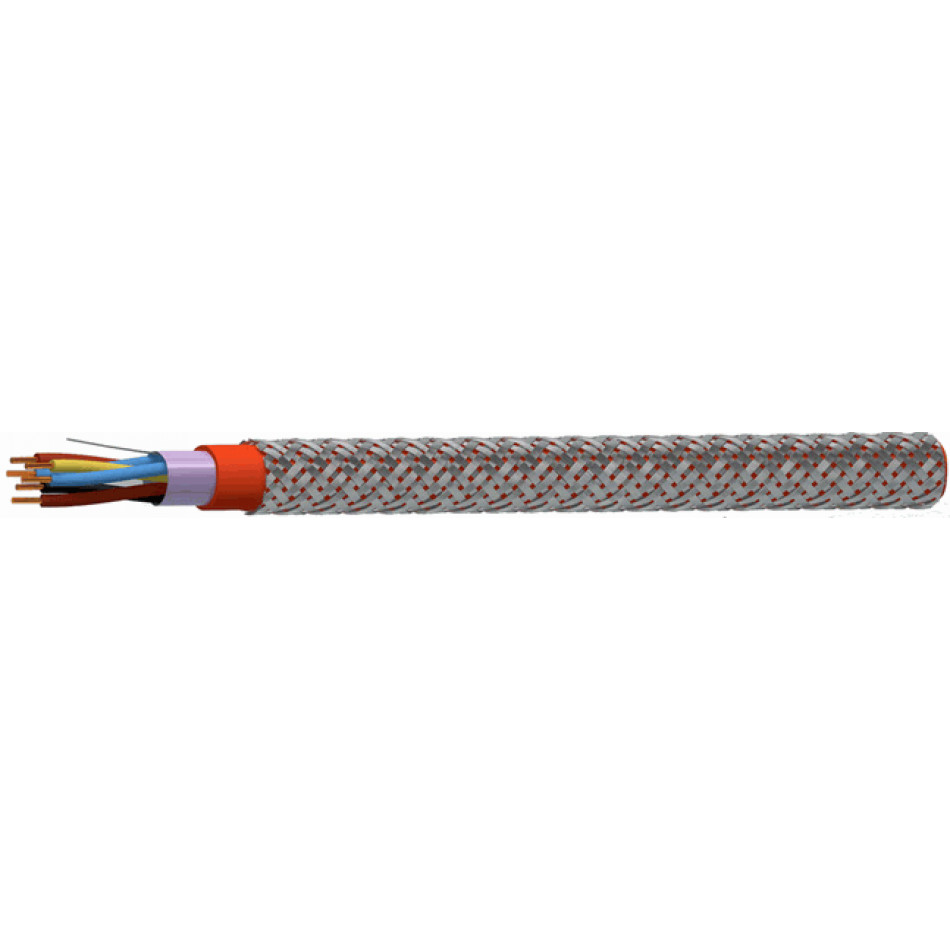

Конструкция Кабель КПСВЭВКГ:
Количество пар: 1-10 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: однопроволочные медные
Изоляция: ПВХ
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ красного цвета
Броня: оплетка из стальных оцинкованных проволок
Гарантийный период использования Кабель КПСВЭВКГ:
кабелей КПСВЭВКГ6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КПСВЭВКГ по ГОСТ 31565 — 2012 — О1.8.2.5.4Нераспространение горения при одиночной прокладке
Массогабаритные параметры
| Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,5 | 1 | 7,5 | 75,5 |
| 2 | 7,6x11,4 | 127,4 | |
| 0,75 | 1 | 7,8 | 86,3 |
| 2 | 7,9x12,0 | 147,1 | |
| 1 | 1 | 8,4 | 97,6 |
| 2 | 8,5x13,1 | 164,1 | |
| 1,5 | 1 | 9,2 | 119,7 |
| 2 | 9,3x15,0 | 214,1 | |
| 2,5 | 1 | 10,5 | 149,5 |
| 2 | 10,6x16,2 | 265,7 |
Электрические параметры
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 |
| Эл. сопр. изоляции жил при 20 °C, не менее, МОм?км | 100 | 100 | 100 | 100 | 100 |
| Эл. eмкость пары, не более, нФ/км | 110 | 118 | 120 | 125 | 150 |
| Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км | 1,35 | 1,12 | 0,95 | 0,80 | 0,65 |
| Рабочее напряжение переменного тока частотой 50 Гц, не более, В | 300 | 300 | 300 | 300 | 300 |
