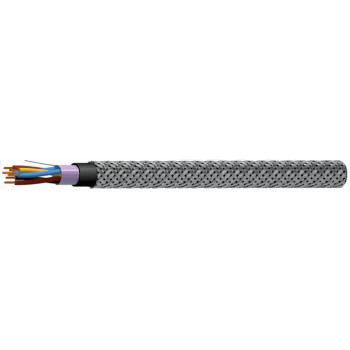

Кабель КПСВЭПсКГ

Кабели КПСВЭПсКГ могут быть изготовлены с другими размерами, предусмотренными ТУ

Кабели симметричные для систем сигнализации и управления, одиночной прокладки, бронированные КПСВЭПсКГ

Прикладное свойство кабеля КПСВЭПсКГ

Для одиночной стационарной прокладки

Для современных систем сигнализации

Для систем контроля доступа

Для систем управления, контроля и связи

Возможно применять Кабель КПСВЭПсКГ:

Внутри и вне помещений

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
монтаж: от –15 до +50
* D_H — наружный размер кабеля

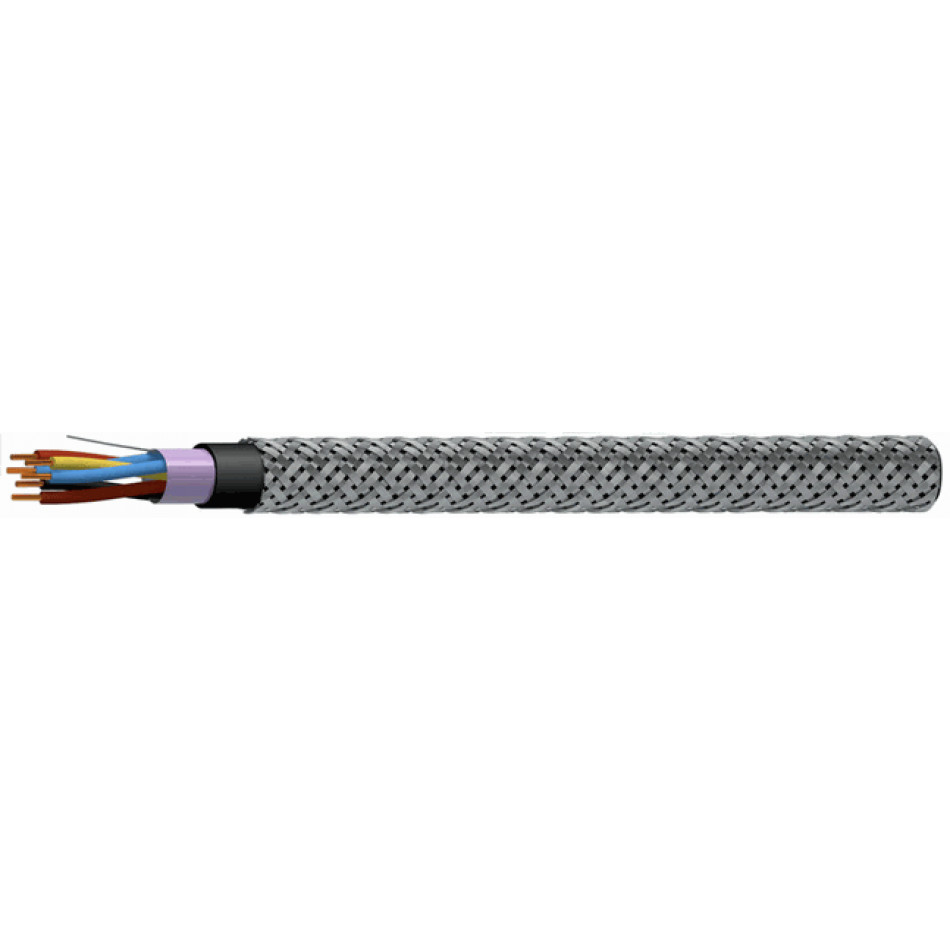

Конструкция Кабель КПСВЭПсКГ:

Количество пар: 1-10 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5мм²
Жилы: однопроволочные медные
Изоляция: ПВХ
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: самозатухающий полиэтилен черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок функционирования Кабель КПСВЭПсКГ:

кабелей КПСВЭПсКГ
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КПСВЭПсКГ по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Cечение жил, S, мм2	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,5	1	7,5	63
	2	7,6x11,4	92
0,75	1	7,8	70
	2	7,9x12,0	107
1	1	8,4	84
	2	8,5x13,1	126
1,5	1	9,2	100
	2	9,3x15,0	162
2,5	1	10,5	133
	2	10,6x16,2	217

Электрические параметры

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км	37,4	25,5	18,8	12,6	8,0
Эл. сопр. изоляции жил при 20 °C, не менее, МОм?км	100	100	100	100	100
Эл. eмкость пары, не более, нФ/км	110	118	120	125	150
Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км	1,35	1,12	0,95	0,80	0,65
Рабочее напряжение переменного тока частотой 50 Гц, не более, В	300	300	300	300	300
