Кабель КСБСКнг(А)-FRHF

Код товара: 349

Доступность: На складе

Описание

Кабели симметричные, для промышленного интерфейса RS-485 огнестойкие, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, повышенной пожаростойкости, бронированные КСБСКнг(А)-FRHF

Операционное применение кабеля КСБСКнг(А)-FRHF

Для групповой прокладки

Для систем противопожарной защиты

Для систем работающих по стандарту RS-485 и Profibus

Для объектов повышенной пожарной опасности

Допустимо задействовать Кабель КСБСКнг(А)-FRHF:

В грунтах категории I-III

На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Защищены от грызунов

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –70 до +80
монтаж: от –15 до +50
* D_H — наружный размер кабеля

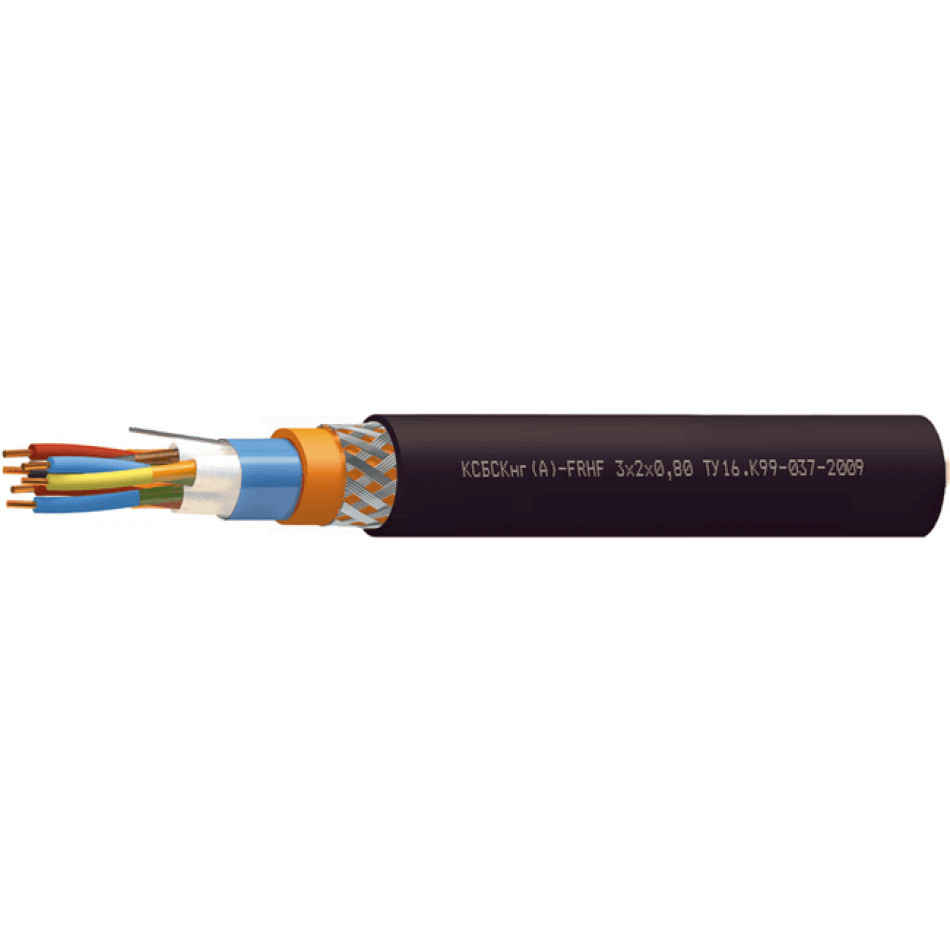

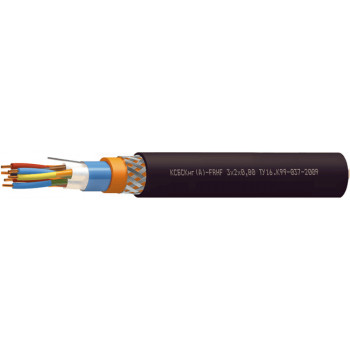

Конструкция Кабель КСБСКнг(А)-FRHF:

Количество пар: 1-20 (в зависимости от диаметра жил)
Диаметр жил: 0,64-1,78 мм
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная, совместно с полиимидной пленкой
Дополнительный огнестойкий барьер: слюдосодержащая лента
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черного цвета

Гарантийная поддержка Кабель КСБСКнг(А)-FRHF:

кабелей КСБСКнг(А)-FRHF
2 года с даты ввода в эксплуатацию
но не более 2,5 лет с даты изготовления

Класс пожарной опасности

кабелей КСБСКнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Соответствие сечения диаметру жилы

Диаметр, мм	0,64	0,80	0,98	1,13	1,38	1,78
Сечение, мм²	0,35	0,5	0,75	1,0	1,5	2,5

Массогабаритные параметры

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Диаметр жил, D, мм
Число пар в кабелях, N	0,64	0,8	0,98	1,13	1,38	1,78
1	11,1	12,1	12,8	13,5	14,3	15,3
2	15,4	16,8	18,3	19,4	20,4	22,4
4	17,1	18,7	20,5	21,7	23,1	25,2
8	20,9	23	25,5	26,9	30,6	38,5
12	24,9	27,1	30,2	31,8	40	45,7
16	27,6	30,1	33,6	37,8	45,5	50,1
20	30,1	32,9	36,9	46,7	49,9	55,1

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Диаметр жил, D, мм
Число пар в кабелях, N	0,64	0,8	0,98	1,13	1,38	1,78
1	163,2	195,9	207,4	232,9	265	301,6
2	249,6	301,3	324,9	369	425,5	499,7
4	330	395,2	433	495	578,8	700,4
8	478,4	573,3	641,2	739,6	923,6	1 472,5
12	618	741	838,8	972,6	1 591	1 943,5
16	752,2	902,3	1 030,9	1 198,5	1 891,3	2 335,8
20	856,4	1 045,2	1 202,7	1 752,7	2 204,2	2 748,5

Электрические параметры

Ном. диам. жил, мм		0,64	0,80	0,98	1,13	1,38	1,78
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км		63,0	37,4	25,5	18,8	12,6	8,0
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км		300	300	300	300	300	300
Электрическая ёмкость пары, не более, пФ/м		75	80	80	85	90	100
Коэффициент затухания при 20 °C на частотах, не более, дБ/100 м	1 кГц	0,15	0,13	0,12	0,09	0,07	0,05
	39 кГц	0,45	0,37	0,34	0,30	0,28	0,26
	1 МГц	1,95	1,80	1,65	1,60	1,50	1,45
Волновое сопротивление на частотах, Ом	31,25 кГц	120±15	120±15	120±15	100±15	100±15	80±12
Волновое сопротивление на частотах, Ом	1 МГц	100±15	100±15	100±15	80±12	80±12	60±10
Рабочее напряжение, не более, В		300	300	300	300	300	300

Техсправка по пожарной нагрузке

Объем горючей массы полимерных элементов в кабеле, л?10^-3/м

Диаметр жил, D, мм	Число пар
Диаметр жил, D, мм	1	2	4	8	12	16	20
0,64	76,73	121,72	149,24	206,79	263,44	324,25	372,54
0,80	92,83	146,46	179,03	248,84	316,31	389,46	447,18
0,98	97,10	155,01	190,47	266,42	339,86	419,04	—
1,13	112,06	180,25	222,38	312,53	399,74	491,94	—
1,38	127,46	206,11	254,20	—	—	—	—
1,78	141,62	234,43	292,96	—	—	—	—
