Кабель КСБГКнг(А)-FRLS

КСБГКнг(А)-FRLS Nx2xD - кабели симметричные, гибкие, для промышленного интерфейса RS-485, огнестойкие, групповой прокладки, с пониженным дымо и газовыделением, бронированные

Оперативная задача кабеля КСБГКнг(А)-FRLS

Для групповой стационарной прокладки

Для систем противопожарной защиты

Для систем, работающих по стандарту RS-485 и Profibus

Для объектов повышенной пожарной опасности

Допустимо эксплуатировать Кабель КСБГКнг(А)-FRLS:

В грунтах категории I-III

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

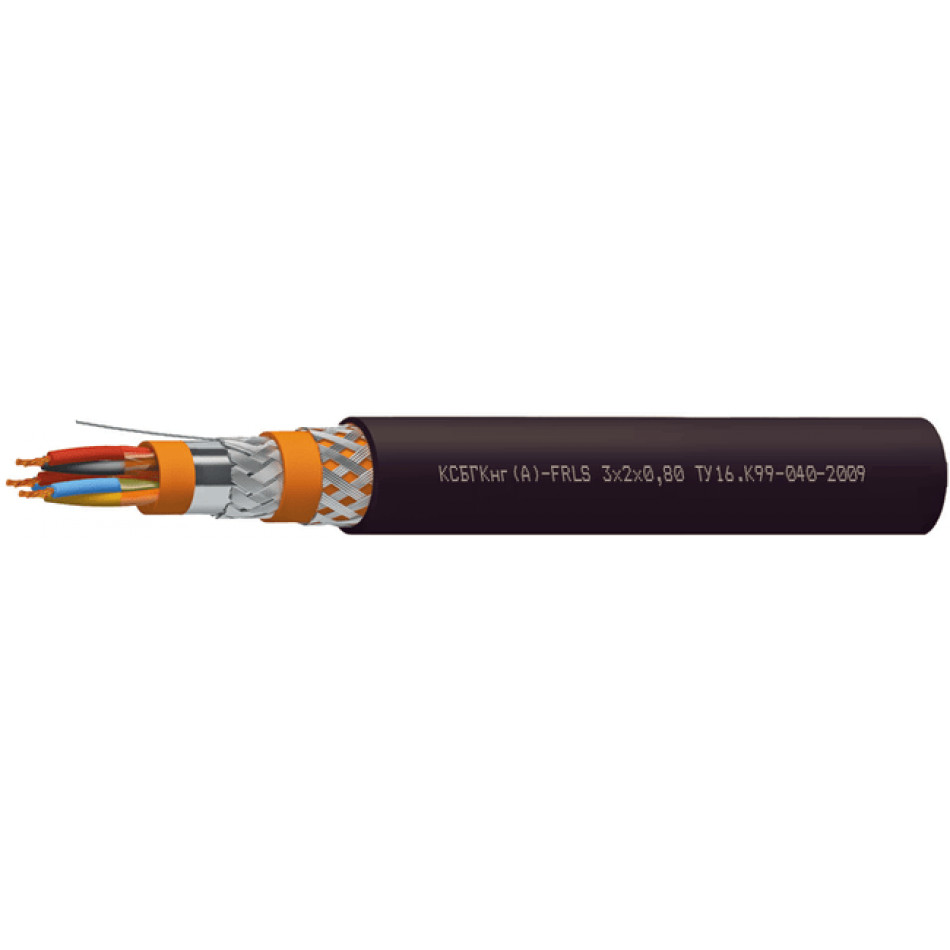

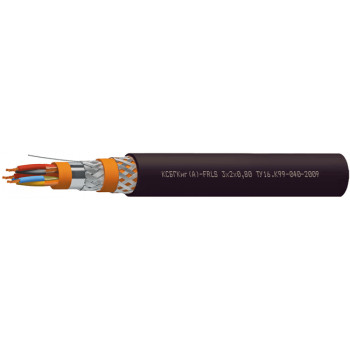

Конструкция Кабель КСБГКнг(А)-FRLS:

Количество пар: 1-10 (в зависимости от диаметра жил)
Диаметр жил: 0,78-2,00 мм
Жилы: семипроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная, совместно с полиимидной пленкой
Поясная изоляция: ПВХ пониженной пожароопасности с низким дымо- и газовыделением
Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медной луженой проволоки
Оболочка: ПВХ пониженной пожароопасности с низким дымо- и газовыделениеморанжевого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черного цвета

Гарантийный период эксплуатации Кабель КСБГКнг(А)-FRLS:

кабелей КСБГКнг(А)-FRLS
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КСБГКнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Соответствие сечения диаметру жилы

Диаметр, мм	0,78	0,9	1,1	1,2	1,5	2,0
Сечение, мм2	0,35	0,5	0,75	1,0	1,5	2,5

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Диаметр жил, D, мм
	0,78	0,9	1,1	1,2	1,5	2
1	14,7	15,1	16,3	16,5	17,7	18,9
2	18,3	19,2	20,9	21,3	22,9	24,9
3	19,1	20,1	22	22,4	25,1	26,3
4	20,3	21,4	23,5	24	25,8	28,3
5	21,7	22,9	25,7	26,4	28,3	30,3
6	23,6	24,7	27,5	28,3	30,3	32,6
7	23,6	24,7	27,5	28,3	31,4	32,6
8	24,9	26,3	29,4	30,2	33,6	35
9	26,9	28,3	31	31,6	36	39,7
10	28,3	29,9	33,4	34	39,5	41,2
12	30,7	32,3	37,6	38,2	42,1	43,8
16	33,6	35,4	41,3	41,8	46,1	48,3
20	36,4	38,6	45,1	45,7	50,7	53
24	46,1	49,2	57,9	53,4
28	46,1	49,2	57,9	53,4
32	49,6	53		57,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Диаметр жил, D, мм
	0,78	0,9	1,1	1,2	1,5	2
1	307	322,8	389,6	367,6	439,6	475,8
2	481,6	515,3	630,3	586,3	740,3	815
3	524,2	563,8	702,1	651,2	833,3	932,9
4	580,8	626,6	790,8	732,5	947,5	1 072,5
5	643,4	698,4	889,7	820,9	1 073,3	1 226,4
6	736	800,8	1 040,3	958	1 233,7	1 418,3
7	755,9	825,2	1 078,6	991,9	1 289,7	1 498,4
8	822,8	898,9	1 179,1	1 080,8	1 415,5	1 687,8
9	903,6	988	1 309,6	1 199,3	1 606,8	2 006,6
10	968	1 060,2	1 444	1 323,4	1 872,4	2 172,6
12	1 063,8	1 170,4	1 589,5	1 453,8	2 086,8	2 429,6
16	1 262,1	1 389,4	2 018,5	1 852,7	2 488,6	2 939
20	1 439,2	1 593	2 316,8	2 118,1	2 624	3 218,4
24	2 029,2	2 289,5	2 709	2 548,5
28	2 109	2 386,9	2 854,5	2 600,5
32	2 307,6	2 465,4		2 869,4

Электрические параметры

Ном. диам. жил, мм		0,78	0,90	1,10	1,20	1,50	2,00
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км		57,0	40,7	26,9	22,9	14,9	8,2
Асимметрия электрического сопротивления жил в паре, %, не более		3	3	3	3	3	3
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км		300	300	300	300	300	300
Электрическая ёмкость пары, не более, пФ/м		70	75	75	80	90	100
Коэффициент затухания при 20 °C на частотах, не более, дБ/100 м	39 кГц	0,41	0,37	0,28	0,26	0,23	0,20
	1 МГц	1,75	1,70	1,60	1,55	1,50	1,40
	10 МГц	5,20	5,00	4,50	4,40	4,10	3,90
Волновое сопротивление на частотах, Ом	31,25 кГц	140±20	140±20	140±20	120±15	120±15	100±15
	1 МГц	120±15	120±15	120±15	100±15	100±15	80±12
Рабочее напряжение, не более, В		300	300	300	300	300	300

Техсправка по пожарной нагрузке

Объем горючей массы полимерных элементов в кабеле, л?10^-3/м

Ном. диам. жил, мм	Число пар
	1	2	3	4	5	6	7	8	9	10
0,78	114,76	172,55	187,71	209,53	232,22	254,91	262,56	285,25	312,95	335,64
0,90	121,55	186,10	203,55	228,17	253,93	279,69	288,81	314,57	345,87	371,63
1,10	139,65	219,27	241,64	272,42	320,89	353,57	363,27	395,25	—	—
1,20	142,44	224,87	248,14	280,04	329,56	362,68	372,44	406,45	—	—
1,50	168,08	266,96	294,29	331,86	372,57	410,96	—	—	—	—
2,00	185,12	301,02	333,60	377,82	—	—	—	—	—	—

ТУ 16.К99-040-2009
