Кабель КСБГКнг(А)-FRHF

Кабели симметричные, гибкие, для промышленного интерфейса RS-485, огнестойкие, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, бронированные КСБГКнг(А)-FRHF

Целевая задача кабеля КСБГКнг(А)-FRHF

Для групповой стационарной прокладки

Для систем противопожарной защиты

Для систем, работающих по стандарту RS-485 и Profibus

Для объектов повышенной пожарной опасности

Разрешено применять Кабель КСБГКнг(А)-FRHF:

В грунтах категории I-III

Внутри и вне помещений (черного цвета)

В условиях кратковременных воздействий минерального масла и бензина

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –70 до +80
монтаж: от –30 до +50
* D_H — наружный размер кабеля

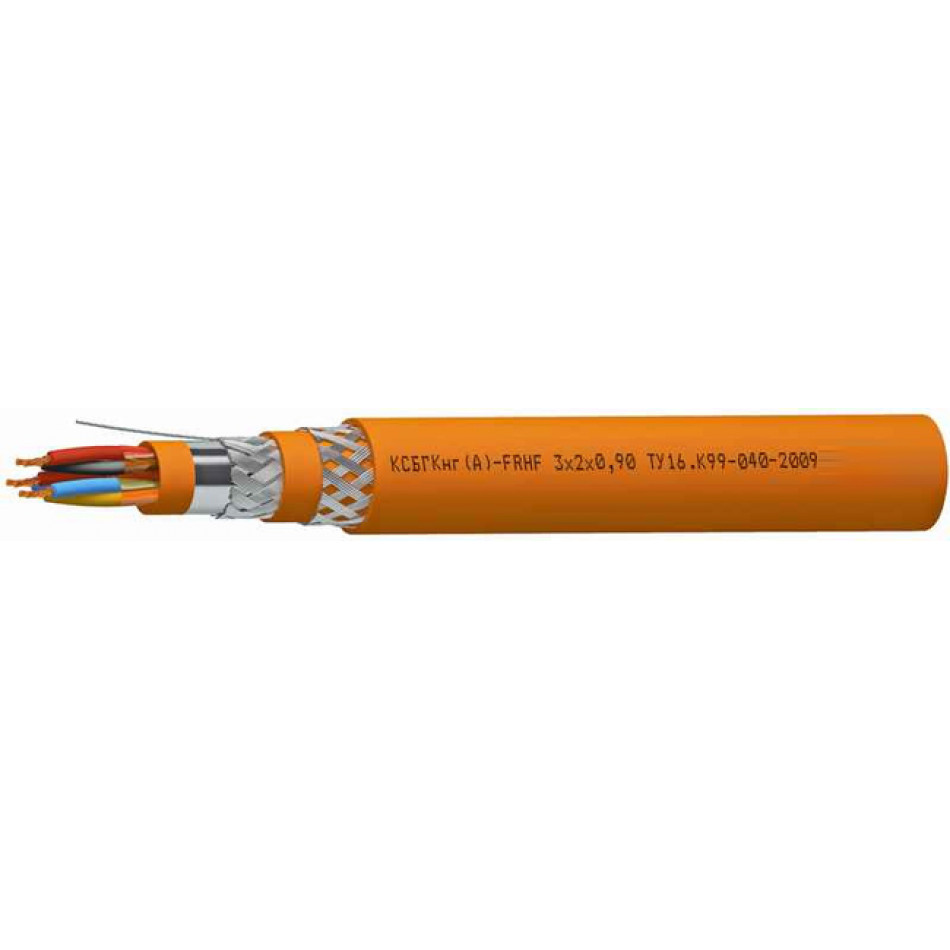

Конструкция Кабель КСБГКнг(А)-FRHF:

Количество пар: 1-10 (в зависимости от диаметра жил)
Диаметр жил: 0,78-2,00 мм
Жилы: семипроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная, совместно с полиимидной пленкой
Поясная изоляция: полимерная композиция, не содержащая галогенов
Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черного цвета

Гарантийный период Кабель КСБГКнг(А)-FRHF:

кабелей КСБГКнг(А)-FRHF
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КСБГКнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Соответствие сечения диаметру жилы

Диаметр, мм	0,78	0,9	1,1	1,2	1,5	2,0
Сечение, мм2	0,35	0,5	0,75	1,0	1,5	2,5

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Диаметр жил, D, мм
	0,78	0,9	1,1	1,2	1,5	2
1	14,7	15,1	16,3	16,5	17,7	18,9
2	18,3	19,2	20,9	21,3	22,9	24,9
3	19,1	20,1	22	22,4	25,1	26,3
4	20,3	21,4	23,5	24	25,8	28,3
5	21,7	22,9	25,7	26,4	28,3	30,3
6	23,6	24,7	27,5	28,3	30,3	32,6
7	23,6	24,7	27,5	28,3	31,4	32,6
8	24,9	26,3	29,4	30,2	33,6	35
9	26,9	28,3	31	31,6	36	39,7
10	28,3	29,9	33,4	34	39,5	41,2
12	30,7	32,3	37,6	38,2	42,1	43,8
16	33,6	35,4	41,3	41,8	46,1	48,3
20	36,4	38,6	45,1	45,7	50,7	53
24	46,1	49,2	57,9	53,4
28	46,1	49,2	57,9	53,4
32	49,6	53		57,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Диаметр жил, D, мм
	0,78	0,9	1,1	1,2	1,5	2
1	291,6	306,8	371,3	350,4	419	454,6
2	458,6	491,1	601,5	559,7	707,5	780,9
3	500,1	538,4	671,8	623,2	798,7	896,9
4	554,9	599,2	757,9	702,2	910	1 033,4
5	615,2	668,6	853,7	787,8	1 032,2	1 183,6
6	703,8	766,7	999	920,1	1 186,5	1 369,1
7	723,7	791,1	1 037,3	954	1 242,5	1 449,2
8	788,3	862,3	1 134,6	1 040	1 364,5	1 634,3
9	866,1	948	1 260,8	1 154,6	1 550,5	1 947
10	928,1	1 017,8	1 371,8	1 256,5	1 811,6	2 109,1
12	1 020,5	1 124,3	1 512,1	1 382,2	2 020,8	2 360,7
16	1 213,9	1 338,1	1 954,2	1 793,9	2 415,2	2 862,2
20	1 386,2	1 536,4	2 245,7	2 053,3	2 541	3 131,7
24	1 956,2	2 211,1	2 616,1	2 373,6
28	2 036	2 308,5	2 761,6	2 515,6
32	2 228,5	2 396,7		2 777,1

Электрические параметры

Ном. диам. жил, мм		0,78	0,90	1,10	1,20	1,50	2,00
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км		57,0	40,7	26,9	22,9	14,9	8,2
Асимметрия электрического сопротивления жил в паре, %, не более		3	3	3	3	3	3
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км		300	300	300	300	300	300
Электрическая ёмкость пары, не более, пФ/м		70	75	75	80	90	100
Коэффициент затухания при 20 °C на частотах, не более, дБ/100 м	39 кГц	0,41	0,37	0,28	0,26	0,23	0,20
	1 МГц	1,75	1,70	1,60	1,55	1,50	1,40
	10 МГц	5,20	5,00	4,50	4,40	4,10	3,90
Волновое сопротивление на частотах, Ом	31,25 кГц	140±20	140±20	140±20	120±15	120±15	100±15
	1 МГц	120±15	120±15	120±15	100±15	100±15	80±12
Рабочее напряжение, не более, В		300	300	300	300	300	300

Техсправка по пожарной нагрузке

Объем горючей массы полимерных элементов в кабеле, л?10^-3/м

Ном. диам. жил, мм	Число пар
	1	2	3	4	5	6	7	8	9	10
0,78	114,76	172,55	187,71	209,53	232,22	254,91	262,56	285,25	312,95	335,64
0,90	121,55	186,10	203,55	228,17	253,93	279,69	288,81	314,57	345,87	371,63
1,10	139,65	219,27	241,64	272,42	320,89	353,57	363,27	395,25	—	—
1,20	142,44	224,87	248,14	280,04	329,56	362,68	372,44	406,45	—	—
1,50	168,08	266,96	294,29	331,86	372,57	410,96	—	—	—	—
2,00	185,12	301,02	333,60	377,82	—	—	—	—	—	—

ТУ 16.К99-040-2009
