Кабель КВПЭГКГ-6нг(А)-БГ

кабелей КВПЭГ-6нг(А)-БГ30 лет с момента сдачи потребителю

Кабель высокочастотный симметричный герметизированный категории 6 КВПЭГКГ-6нг(А)-БГ

Прикладная задача кабеля КВПЭГКГ-6нг(А)-БГ

Для групповой стационарной внутренней и наружной прокладки

Для структурированных кабельных систем класса E по стандарту ISO/IEC 11801

Кабели категории 6 по ГОСТ Р 54429

Возможно задействовать Кабель КВПЭГКГ-6нг(А)-БГ:

При продольном и радиальном гидростатическом давлении до 100 атм (10,1 МПа)

В условиях кратковременных воздействий морской воды, щавелевой кислоты, минерального масла и дизельного топлива

В химически агрессивных средах (озон)

Во внутренних помещениях изделий 21, 22 по санитарно-химическим и одориметрическим параметрам

Разрешено задействовать Кабель КВПЭГКГ-6нг(А)-БГ:

Перечень ЭКБ книга 17

Разрешается задействовать Кабель КВПЭГКГ-6нг(А)-БГ:

Группа унифицированного исполнения не ниже 1У

Допустимо использовать Кабель КВПЭГКГ-6нг(А)-БГ:

Группа унифицированного исполнения не ниже 4Уc

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 10?D_H
при температуре от +5 до +45 °C: 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
* D_H — наружный размер кабеля

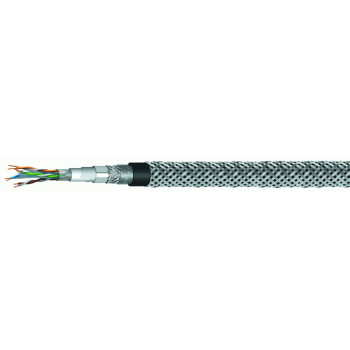

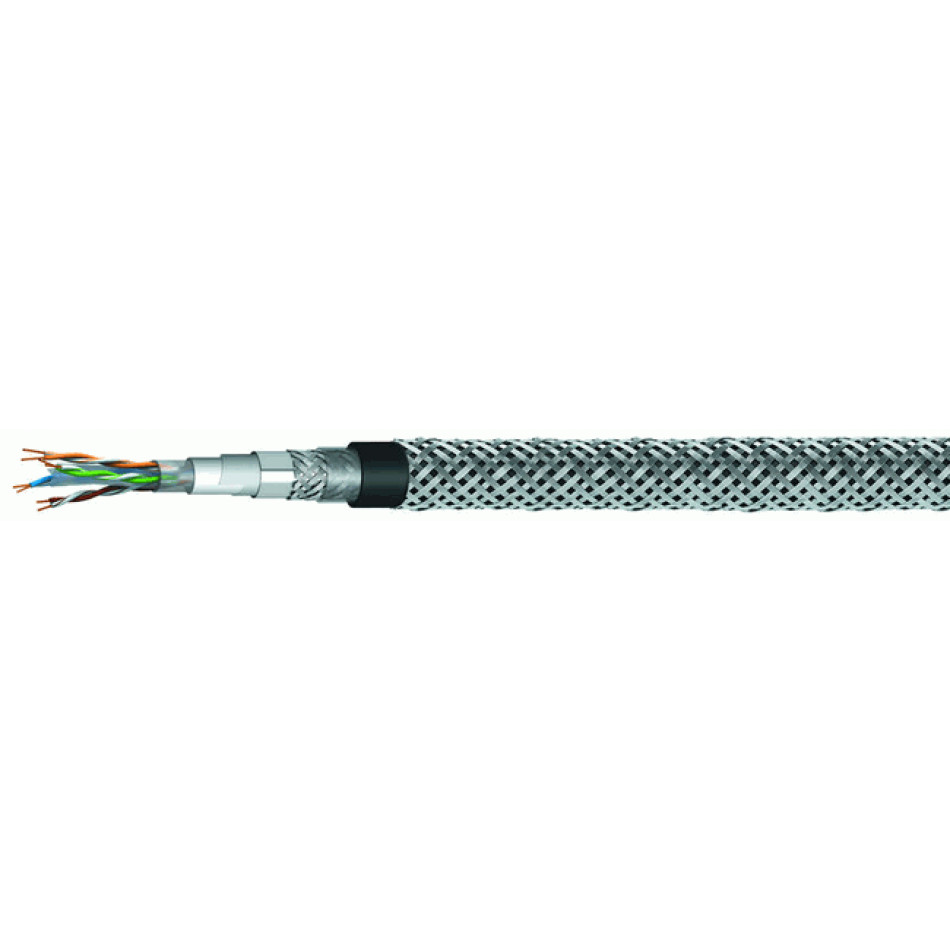

Конструкция Кабель КВПЭГКГ-6нг(А)-БГ:

Количество пар: 4
Диаметр жил: 0,57 мм
Жилы: однопроволочные медные
Изоляция: полиолефин
Скрутка: парная
Центральный элемент: крестообразный разделитель
Заполнение: герметизирующий состав
Поясная изоляция: полимерная композиция, не содержащая галогенов, с водоблокирующей лентой
Экран: общий из ламинированной алюминиевой фольги с оплеткой из медных луженых проволок
Заполнение: герметизирующий состав
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок сохранения характеристик Кабель КВПЭГКГ-6нг(А)-БГ:

кабелей КВПЭГ-6нг(А)-БГ

30 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КВПЭГКГ-6нг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
Нераспространение горения при групповой прокладке (категория A)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,57	4	16	311,7

Электрические параметры КВПЭГКГ-6нг(А)-БГ

Электрические параметры
Электрическое сопротивление жилы постоянному току при 20 °C, не более	90 Ом/км
Омическая асимметрия жил в рабочей паре на длине 100 м, не более	2 %
Электрическое сопротивление изоляции жил при 20 °C, не менее	5500МОм?км
Электрическая емкость рабочей пары, не более	70 нФ/км
Емкостная асимметрия пары относительно экрана на длине 1 км, не более	1600 пФ
Волновое сопротивление	100 ± 15 Ом
Сопротивление связи на частоте 30 МГц	200 мОм/м
Испытание напряжением постоянного тока между токопроводящими жилами в парах	2,0 кВ

Частотные характеристики

Частота, МГц	1	4	10	16	20	31,25	62,5	100	250
Коэффициент затухания при 20 °С, не более, дБ/100 м	2,1	3,8	6,0	7,6	8,5	10,8	15,5	19,9	33,0
Переходное затухание на ближнем конце (NEXT), не менее, дБ/100 м	75,3	66,3	60,3	57,3	55,8	52,8	48,3	45,3	39,3

ФЖТК.357400.086ТУ
