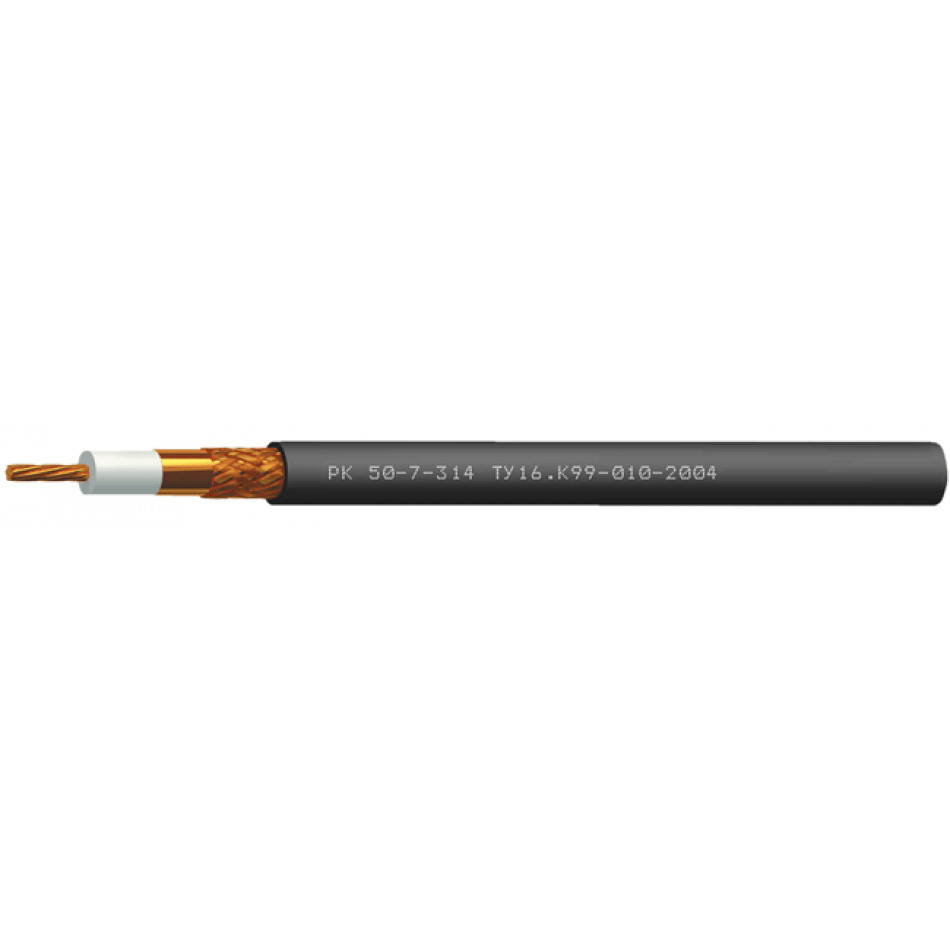

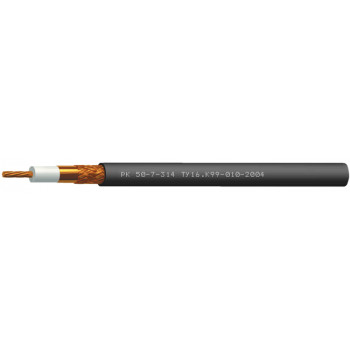

Кабель РК 50-7-314

Производитель: НПП Спецкабель
Код товара: 801
Доступность: На складе
Кабель коаксиальный радиочастотный для систем телерадиовещания, спутниковой и радиосвязи, одиночной прокладки РК 50-7-314

Функциональная задача кабеля РК 50-7-314

  • Для одиночной стационарной прокладки
  • Для антенных трактов систем радиосвязи
  • Для систем телерадиовещания

    • Можно задействовать Кабель РК 50-7-314:

  • На открытом воздухе
  • Типы соединителей приведены в разделе Соединители коаксиальные

    • Минимальный срок службы

    20 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация (однократно): 5?DH

    Диапазон температур, °С

    эксплуатация: от –60 до +85
    * DH — наружный размер кабеля

    Конструкция Кабель РК 50-7-314:


    Внутренний проводник: медный многопроволочный диаметром 2,79 мм (7?0,93 мм)
    Изоляция: полиэтилен физического вспенивания (диаметр по изоляции 7,25 мм)
    Внешний проводник: оплетка плотностью 88–92 % из медных проволок диаметром 0,12 или 0,15 мм, наложенная поверх ламинированной медной фольги (диаметр по внешнему проводнику 8,0 мм)
    Оболочка: светостабилизированный полиэтилен черного цвета

    Гарантийный срок функционирования Кабель РК 50-7-314:

    кабелей РК 50-7-314

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Массогабаритные параметры

    Наружный размер кабелей, DH, не более, ммРасчетная масса 1 км кабелей, кг
    РК 50-7-31410,3120,2

    Электрические параметры РК 50-7-314

    • Волновое сопротивление: 50 ± 2,5 Ом
    • Электрическая емкость: 80 пФ/м
    • Максимальная мощность на частоте 1 ГГц: 400 Вт
    • Коэффициент укорочения длины волны: 1,22
    • Сопротивление изоляции при 20 °С, не менее: 5000 МОм?км
    • Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 3,6/11,5 Ом/км
    • Сопротивление связи на частоте 30 МГц, не более: 5 мОм/м
    • Испытательное напряжение изоляции частотой 50 Гц: 0,75 кВ

    Частотные характеристики

    Частота, МГц 10 50 100 200 300 400 600 800 850 1000
    Коэффициент затухания при 20 °С, не более, дБ/100м 1,5 3,4 4,8 7,2 8,6 9,3 12,9 14,3 14,9 17,2
    Частота, МГц 2000 3000 4000 5000 6000
    Коэффициент затухания при 20 °С, не более, дБ/100м 24,2 30,6 36,6 41,4 47,5

    ТУ 16.К99-010-2004
