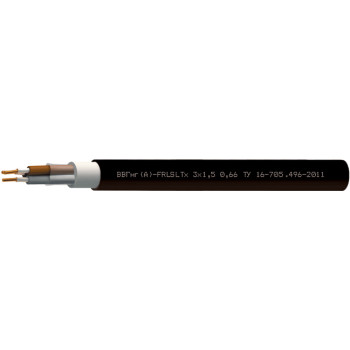

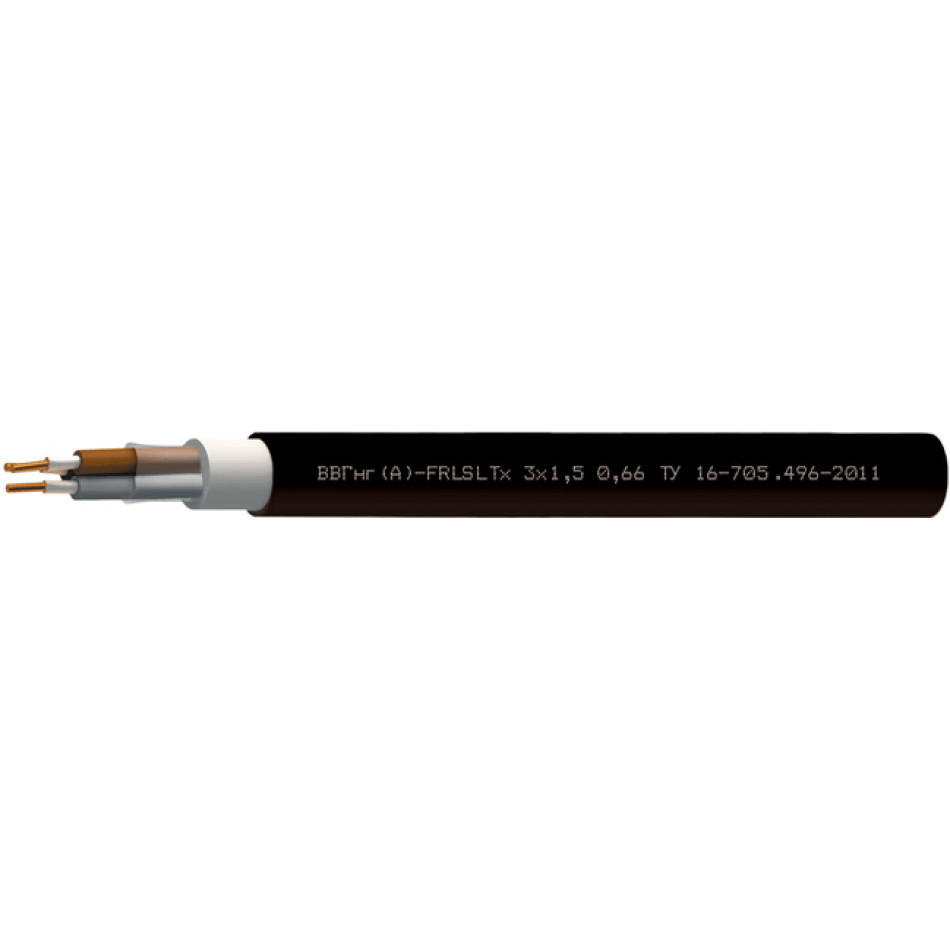

Кабель ВВГнг(А)-FRLSLTx 0,66 кВ

Кабели ВВГнг(А)-FRLSLTx могут быть изготовлены с другими размерами, предусмотренными ТУ

Кабели силовые с рабочим переменным напряжением 0,66 кВ, огнестойкие, не распространяющие горение, с низким дымо и газовыделением, с низкой токсичностью продуктов горения ВВГнг(А)-FRLSLTx

Цель кабеля ВВГнг(А)-FRLSLTx 0,66 кВ

Для передачи и распределения энергии и электрических сигналов в стационарных установках

Для общепромышленного применения и атомных станций

Для систем энергоснабжения на объектах повышенной пожарной опасности

Для детских дошкольных и образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных учреждений интернатного типа и детских учреждений

Допустимо применять Кабель ВВГнг(А)-FRLSLTx 0,66 кВ:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Во взрывоопасных зонах категории В-1а по ГОСТ IEC 60079

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –50 до +50
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель ВВГнг(А)-FRLSLTx 0,66 кВ:

Количество жил: 1–5
Сечение жил: 1,5–16 мм²
Жилы: однопроволочные медные
Термический барьер: слюдосодержащая лента
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горения
Скрутка: пучковая
Заполнение: полимерный материал пониженной пожарной опасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горения
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горения, черного цвета

Гарантийная поддержка Кабель ВВГнг(А)-FRLSLTx 0,66 кВ:

кабелей ВВГнг(А)-FRLSLTx

5 лет с даты ввода в эксплуатацию

Класс пожарной опасности

кабелей ВВГнг(А)-FRLSLTx по ГОСТ 31565 — 2012 — П1б.1.2.1.2

Массогабаритные параметры

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	1,5	2,5	4	6	10	16
1	6,5	6,9	7,6	8,1	9,5	10,4
2	13	13,8	15,2	16,2	18,6	20,5
3	13,6	14,4	15,9	17	19,6	21,6
4	14,5	15,5	17,1	18,3	21,2	23,5
5	15,6	16,7	18,5	19,9	23,1	25,9

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	1,5	2,5	4	6	10	16
1	69	84	108	133	197	265
2	271	317	397	473	656	852
3	300	356	453	548	774	1 025
4	344	413	532	630	929	1 244
5	379	459	595	732	1 054	1 438

Электрические параметры ВВГнг(А)-FRLSLTx 0,66 кВ

Номинальное рабочее переменное напряжение 0,66 кВ

Максимальное постоянное напряжение 1,0 кВ

Сечение жил, S, мм2	Электрическое сопротивление жил постоянному току при 20 °С, не более, Ом/км
1,5	12,10
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,15

ТУ 16-705.496-2011
