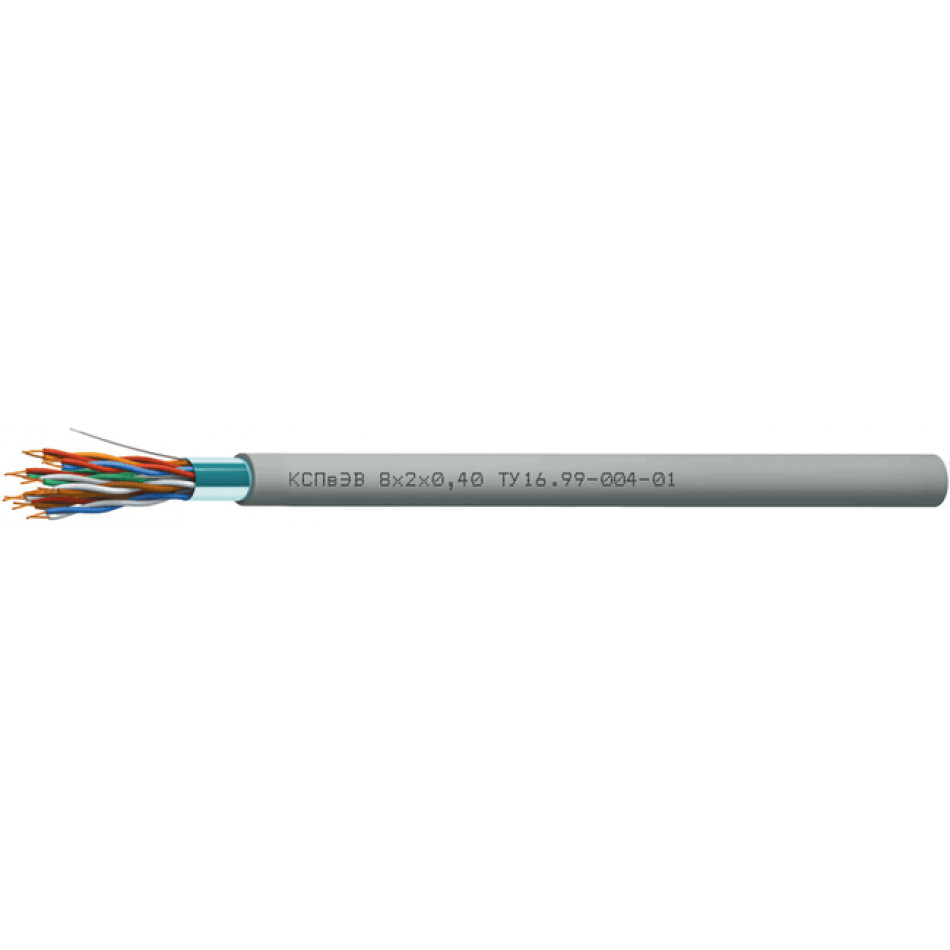

Кабель КСПвЭВ

Кабели симметричные для цифровых АТС и телефонии, одиночной прокладки КСПвЭВ

Целевая функция кабеля КСПвЭВ

Для одиночной стационарной прокладки

Для цифровых систем передачи сигналов со скоростью 2,048 Мбит/с

Для систем с использованием xDSL-технологий и интерфейса G.703

Разрешается применять Кабель КСПвЭВ:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

20 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –40 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КСПвЭВ:

Количество пар: 1-21
Диаметр жил: 0,40 мм
Жилы: однопроволочные медные
Изоляция: вспененный полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ серого цвета

Гарантийное обслуживание Кабель КСПвЭВ:

кабелей КСПвЭВ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КСПвЭВ по ГОСТ 31565 — 2012 — О1.8.2.3.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,4	1	3,7	11,3
	2	6	23
	4	6,6	31,2
	8	8,5	49
	10	10,5	61,6
	21	12,5	120,6

Электрические параметры

• Электрическое сопротивление жилы постоянному току при 20 °C, не более: 14,8 Ом / 100м
• Асимметрия электрического сопротивления постоянному току жил в паре, не более: 3 %
• Коэффициент укорочения длины волны: 1,45
• Волновое сопротивление на частоте 1 МГц: 120 ± 18 Ом
• Переходное затухание на ближнем конце на частоте 1 МГц на длине кабеля 100 м, не менее: 62,5 дБ
• Электрическое сопротивление изоляции жил, не менее: 5000 МОм ? км
• Электрическая ёмкость пары, не более: 45 пФ / м
• Коэффициент затухания на частоте 1 МГц при 20 °С, не более: 2 2,70 дБ / 100м

ТУ 16.К99-004-01
