Кабель СК-ЭВВКм

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, одиночной прокладки, бронированные СК-ЭВВКГм Nx2xS

Применение кабеля СК-ЭВВКм

Для одиночной стационарной прокладки

Для современных систем электроники и электротехники

Допускается использовать Кабель СК-ЭВВКм:

В грунтах категорий I-III

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7.5?D_H
монтаж: 7.5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
монтаж: от –40 до +50
* D_H — наружный размер кабеля

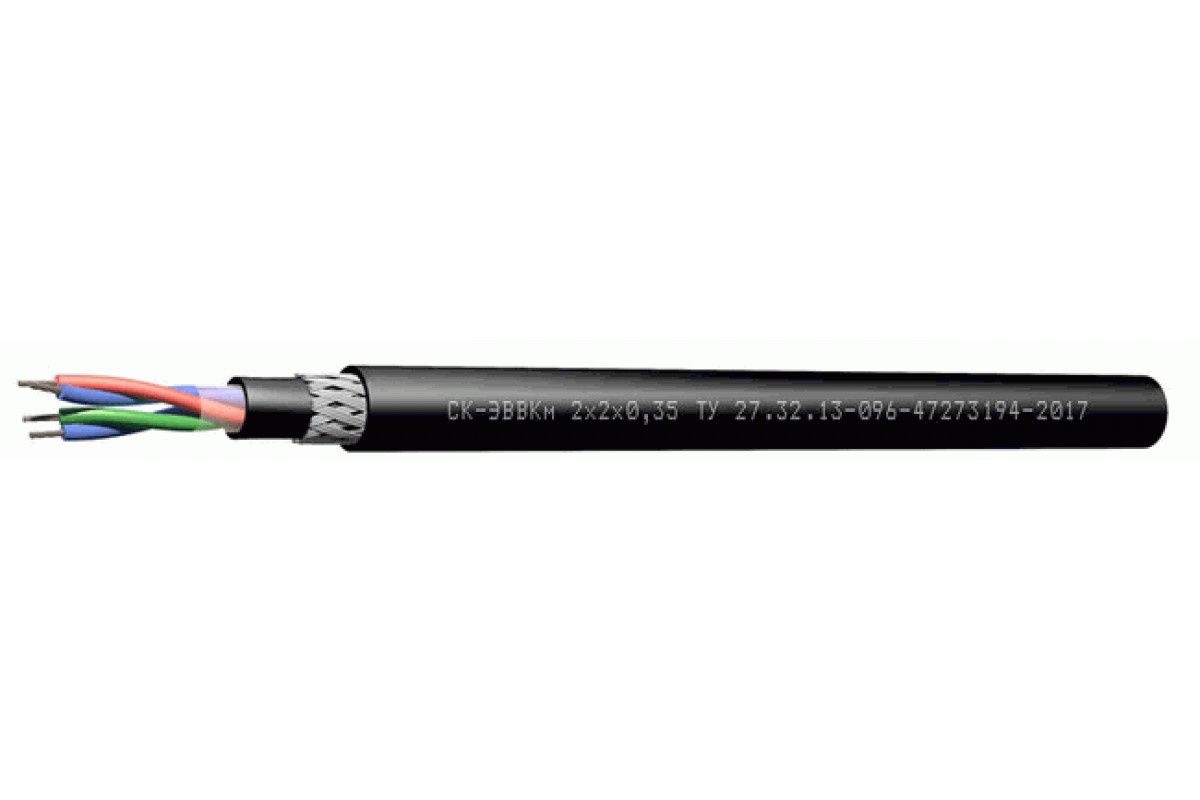

Конструкция Кабель СК-ЭВВКм:

Количество пар: 1–24 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ
Скрутка: парная
Оболочка: ПВХ повышенной морозостойкости, черного цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийный срок технической исправности Кабель СК-ЭВВКм:

кабелей СК-ЭВВКм
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭВВКм по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	9	9,6	10,2	11,5	11,9	13,6	14,6
2	11,9	13,6	14,8	17,1	18,2	21,8	23,7
3	12,2	14	15,6	18,1	19,1	22,7	24,8
4	13,2	14,9	16,6	19,5	21,1	24,8	27
5	14	16,1	18	21,5	22,6	27	29,3
6	15	17,1	19,4	23,3	24,5	29,2	32,2
7	15	17,1	19,4	23,3	24,5	29,2	32,2
8	16	18,3	21,1	24,7	26,3	31,7	34,6
10	18,2	21,4	24,1	28,4	30,8	37,2	40,4
12	18,7	21,8	24,6	29,3	31,5	38,1
14	19,4	23	25,9	31,1	32,9	39,9
16	20,8	23,9	27	32,5	34,4
20	22,3	26,1	30,1	36,2	38,3
24	24,5	28,4	32,8	39,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	108,3	114,9	125,6	146	155,8	204,8	243,6
2	144,5	183,3	211,4	268,5	303,7	413,2	494,2
3	156,9	202,5	243,6	313,3	355,4	479,2	582,6
4	181,5	227,5	275,9	367,3	430,3	569	698,4
5	200,5	262	319	435,8	488	664,4	819
6	226,3	289,1	362,3	497,4	560,4	761,5	958,9
7	233,6	300,7	378,1	522,3	591,2	808,9	1 026,6
8	261,1	336,8	433,7	573,5	661,6	923,8	1 153,6
10	314,4	427,3	527,6	697	833,7	1 161,2	1 432,3
12	333,5	464,3	589,6	831,7	996,3	1 443,7
14	362,7	523,1	665,2	961	1 102,7	1 604,4
16	420	569,1	726,3	1 053	1 212,2
20	484,3	679,8	902,9	1 303,6	1 502,1
24	569,1	780,4	1 038,8	1 506

Электрические параметры СК-ЭВВКм

Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 150 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
