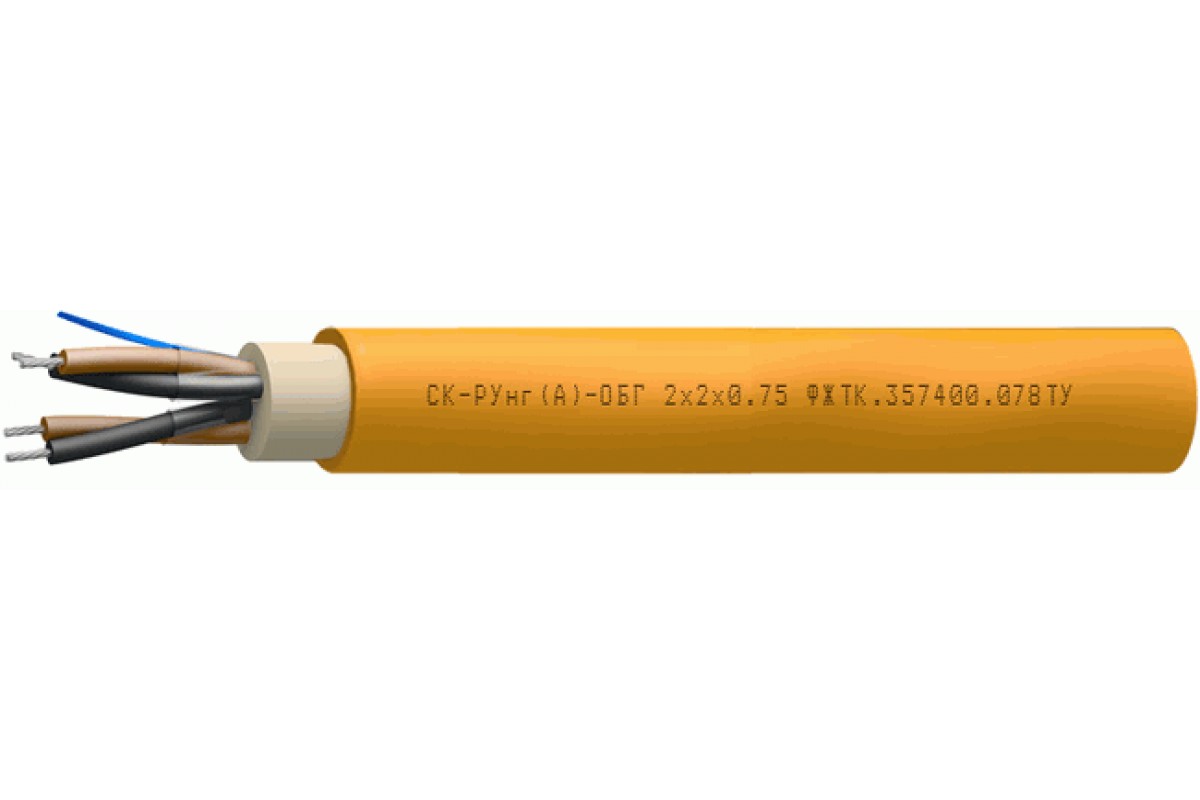

СК-РУнг(А)-ОБГ Nx2xS

СК-РУнг(А)-ОБГ Nx2xS - кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных

Эксплуатационная роль кабеля СК-РУнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Для передачи данных в системах автоматики, системах на основе протокола RS-485, и системах передачи данных со скоростью 31,25 кбит/с

Возможно применять Кабель СК-РУнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Возможно эксплуатировать Кабель СК-РУнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешается задействовать Кабель СК-РУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Можно использовать Кабель СК-РУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

Конструкция Кабель СК-РУнг(А)-ОБГ:

Количество пар: 1-48
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета

Период гарантийного обслуживания Кабель СК-РУнг(А)-ОБГ:

кабелей СК-Рнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РУнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	10,3	10,6	11	11,3	11,8
2	16,6	16,8	17,5	18,1	19,1
3	17	17,6	18,4	19,1	20,1
4	18,3	19,1	20	20,7	21,9
5	19,9	20,7	21,7	22,5	23,9
7	21,8	22,8	23,9	24,8	26,7
10	27,5	28,8	30,2	31,8	33,8
12	28,3	29,6	31,5	32,8	34,9
14	29,7	31,5	33,1	34,4	37
16	31,1	32,8	34,7	36	38,6
19	33,2	34,8	37	38,5	41
24	38,9	40,8	43,4	45,2	49
30	41,4	43,5	45,8	48,5	51,7
32	42,3	44,7	47	49,6	52,8
37	44,6	47,6	50,1	52,2	55,7
48	50,6	54	57	59,4	63,5

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	119,4	128,3	139,2	149	166,7
2	230,4	249,2	271,9	292,3	347,1
3	262	286	315,8	360,6	410,8
4	302	349,9	388	422,6	486
5	362,8	399,7	445,6	487,4	587
7	427,5	475,3	535,2	613,3	716,4
10	594,4	662,4	776	855,4	1 002,2
12	647,6	725,9	853,5	945,5	1 148,6
14	738	828,4	942,4	1 047,4	1 276,8
16	799,8	900,9	1 042,4	1 161	1 417,4
19	892,5	1 009,6	1 192,4	1 331,3	1 628,3
24	1 120	1 306,1	1 495,9	1 671,3	2 088,2
30	1 318,5	1 499,2	1 814,7	2 031,2	2 435,4
32	1 375,8	1 592	1 897,9	2 127,2	2 555,6
37	1 519,1	1 824	2 105,8	2 367,2	2 856,2
48	1 951,4	2 232,4	2 591,1	2 924,3	3 548,9

Электрические параметры СК-РУнг(А)-ОБГ

Номинальное сечение жил, S, мм2	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
