СК-РУКГнг(А)-ОБГ Nx2xS

СК-РУКГнг(А)-ОБГ Nx2xS - кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных, бронированный

Технологическое назначение кабеля СК-РУКГнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Для передачи данных в системах автоматики, системах на основе протокола RS-485, и системах передачи данных со скоростью 31,25 кбит/с

Разрешается эксплуатировать Кабель СК-РУКГнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешено применять Кабель СК-РУКГнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Допустимо задействовать Кабель СК-РУКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешено использовать Кабель СК-РУКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

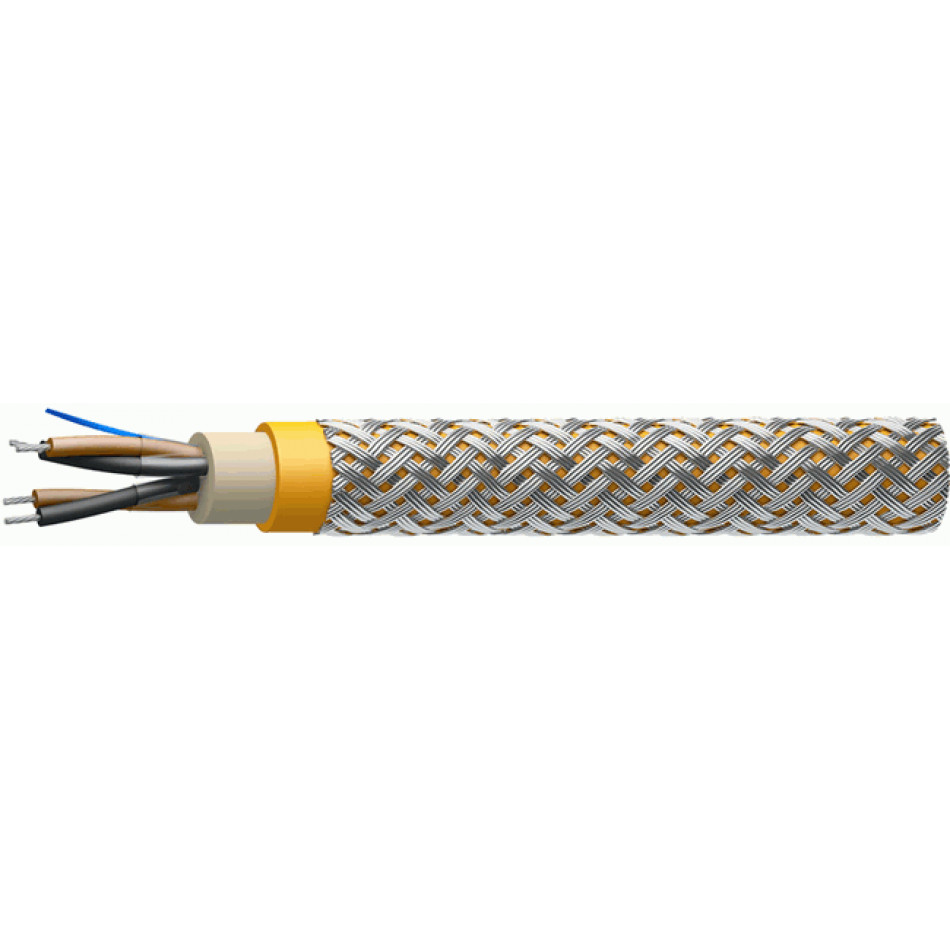

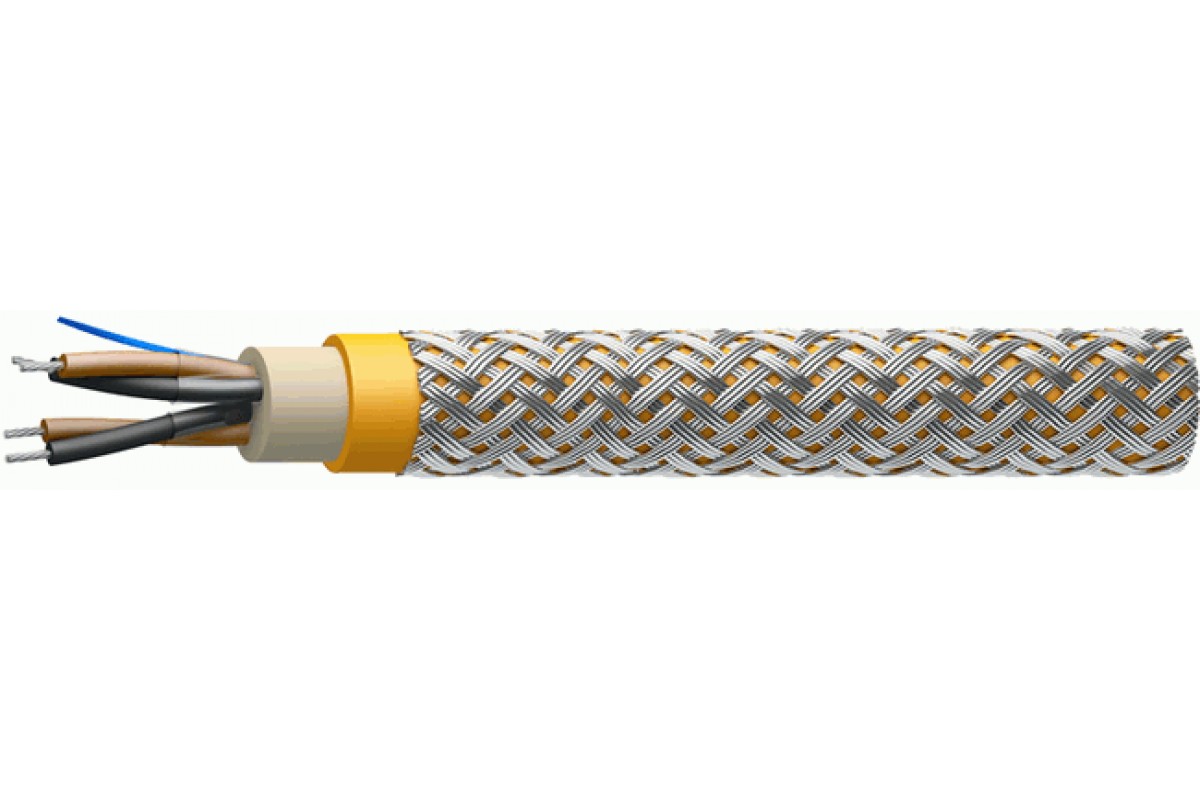

Конструкция Кабель СК-РУКГнг(А)-ОБГ:

Количество пар: 1-48
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок сохранения характеристик Кабель СК-РУКГнг(А)-ОБГ:

кабелей СК-РУКГнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РУКГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	11,1	12,2	12,6	12,9	13,5
2	15,9	18	18,8	19,5	20,7
3	16,6	18,8	19,7	20,5	21,8
4	17,8	20,3	21,3	22,2	23,7
5	19,2	22	23,1	24,1	25,7
7	20,6	23,8	25	26,1	27,9
10	25,4	29,6	31,2	32,7	35,1
12	26,1	30,4	32,2	33,7	36,2
14	27,3	31,9	33,8	35,4	38
16	28,5	33,3	35,3	37	39,7
19	30,2	35,4	37,5	39,3	42,3
24	34,9	41,2	43,7	45,8	49,4
30	36,9	43,5	46,2	48,5	52,4
32	37,7	44,5	47,3	49,6	53,6
37	39,7	47	49,9	52,4	56,6
48	45,1	53,6	57	60	64,9

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	183,5	218,1	231,6	243,9	266,3
2	306,9	356,1	401	426,3	472,1
3	337,6	415,5	451,2	484,6	545,4
4	376,3	467,6	512,4	572,6	650
5	434,9	522,6	595,2	646,3	740,1
7	497	626	697	763,8	887,8
10	651,3	827	927,5	1 022,5	1 220,7
12	702,6	898,6	1 014,8	1 124,6	1 351,9
14	782,2	981,2	1 135,5	1 261,8	1 497,1
16	840,7	1 070,5	1 232,6	1 374,5	1 639,5
19	928,4	1 204,4	1 378,2	1 543,6	1 853,2
24	1 130,7	1 449	1 666,8	1 874,3	2 262,6
30	1 283,7	1 662,1	1 926,4	2 179	2 652,9
32	1 337,4	1 736,5	2 016,6	2 284,4	2 787,2
37	1 471,7	1 922,5	2 242,1	2 547,9	3 123
48	1 786,7	2 355,8	2 763,9	3 155	3 891,6

Электрические параметры СК-РУКГнг(А)-ОБГ

Номинальное сечение жил, S, мм2	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
