СК-РГКГнг(А)-ОБГ NxS

Код товара: 2456
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
Кабель судовой огнестойкий герметизированный на номинальное напряжение до 0,6/1,0 кВ, бронированный - СК-РГКГнг(А)-ОБГ

Целевая функция кабеля СК-РГКГнг(А)-ОБГ

  • Для стационарной групповой прокладки в сооружениях и объектах специальной техники
  • Для электрических установок
  • Для осветительных силовых сетей
  • Для цепей управления и контроля
  • Для электрооборудования
  • Для систем противопожарной защиты
  • Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

    • Допустимо эксплуатировать Кабель СК-РГКГнг(А)-ОБГ:

  • Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14
  • Внутри и вне помещений
  • В условиях воздействия ультрафиолетового излучения и плесневых грибов
  • При продольном и радиальном гидростатическом давлении до 10,62 МПа
  • В условиях воздействия минерального масла и дизельного топлива
  • По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 70 ?С

    • Можно эксплуатировать Кабель СК-РГКГнг(А)-ОБГ:

  • Перечень ЭКБ книга 17
  • Изделий разрешённых к применению на изделиях 21 и 22

    • Возможно эксплуатировать Кабель СК-РГКГнг(А)-ОБГ:

  • Группа унифицированного исполнения не ниже 4У

    • Разрешено применять Кабель СК-РГКГнг(А)-ОБГ:

  • Группа унифицированного исполнения не ниже 4Ус

    • Защищены от грызунов

    Минимальный срок службы

    35 лет

    Минимальный радиус изгиба, DH*

    эксплуатация (однократно): 10?DH

    Диапазон температур, °С

    эксплуатация: от –60 до +85
    * DH — наружный размер кабеля

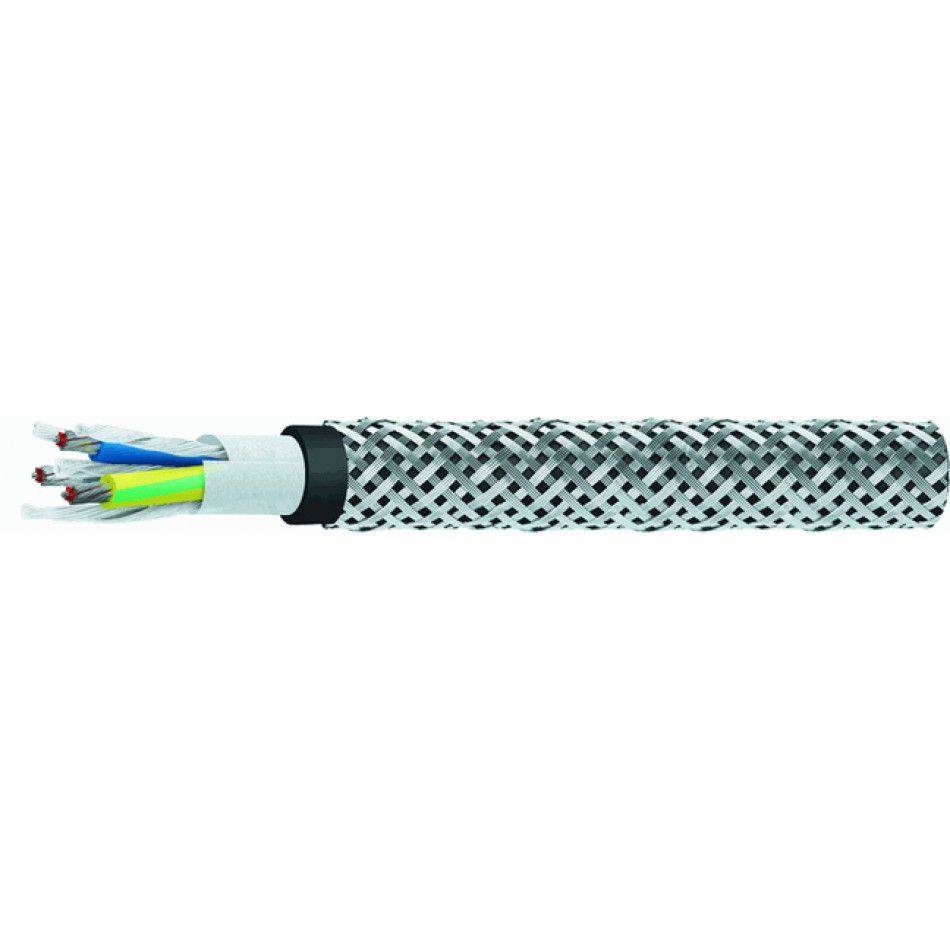

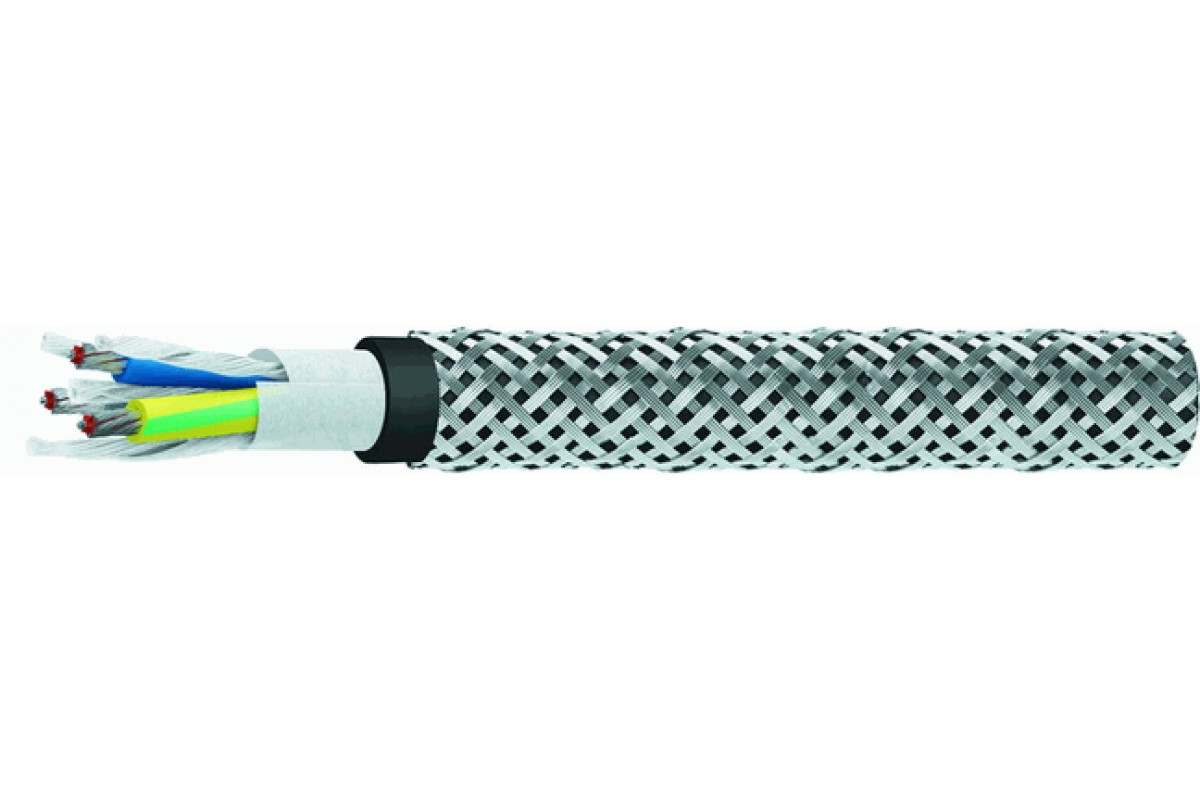

    Конструкция Кабель СК-РГКГнг(А)-ОБГ:


    Количество жил Сечение жил, мм2
    1 4; 6; 10; 16
    2; 3; 4; 5 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
    7; 10; 12; 14; 16; 19;
    24; 27; 30; 32; 33; 37; 48; 52    		0,75; 1,0; 1,5; 2,5

    Жилы: многопроволочные медные с водоблокирующим элементом
    Изоляция: кремнийорганическая керамообразующая резина
    Обмотка изолированной жилы (N = 1): водоблокирующая лента
    Скрутка: пучковая или повивная
    Заполнение сердечника (N >1): водоблокирующие нити и обмотка водоблокирующей лентой
    Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок

    Гарантийный интервал Кабель СК-РГКГнг(А)-ОБГ:

    кабелей СК-РГКГнг(А)-ОБГ
    35 лет с момента сдачи потребителю

    Класс пожарной опасности

    кабелей СК-РГКГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

    Нераспространение горения при групповой прокладке (категория A)

    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,7511,52,5461016
    110,811,713,815,3
    212,312,814,615,61719,623,726,9
    31313,515,316,418,520,625,328,5
    413,914,516,718,420,122,427,831,4
    515,115,818,62021,924,830,534,5
    716,31720,121,7
    1020,721,625,427,6
    1221,322,326,228,4
    1422,323,327,529,9
    1623,524,82931,5
    192526,130,533,1
    2429,430,836,140,3
    273031,436,941,2
    3031,132,539,242,6
    3232,233,740,644,2
    3332,233,740,644,2
    3733,43542,246,7
    4838,940,748,853,8
    5239,941,95055,3

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,7511,52,5461016
    1180,1207,2307,9409,9
    2170,4181,8230,8265,9325,5418,9623,2820,3
    3195,6211,5274324423,4523,7818,61 086,2
    4223,4243,9327,5409,6531634,81 011,51 385,9
    5271,5296,8392,6494,8620,1780,91 229,91 666,7
    7322,2356,5481613,5
    10452,1502690,2851,3
    12499,9558,7774,1986,6
    14551,1640862,71 105,6
    16624,3713,5975,21 226,1
    19710,8802,11 104,91 400,2
    24935,81 052,11 4531 908,8
    271 006,51 136,11 5772 078,3
    301 081,61 224,61 783,92 255,8
    321 136,21 288,61 8802 382,8
    331 157,81 314,51 918,72 435,6
    371 256,11 473,32 092,82 787,5
    481 660,51 890,12 716,93 549,2
    521 760,22 007,92 891,73 785,7

    Электрические параметры СК-РГКГнг(А)-ОБГ

    Номинальное сечение жил,
    S, мм2    		Эл. сопр. жилы постоянному току при 20 oC,
    не более, Ом/км
    0,75 26
    1 19,5
    1,5 13,3
    2,5 7,98
    4 4,95
    6 3,3
    10 1,91
    16 1,21

    Эл. сопр. изоляции жил при 20 oC,
    не менее, МОм/км
    		100
    Рабочее переменное (постоянное) напряжение, не более, В
    		660/1000
    (1500)

    ФЖТК.358600.077ТУ
