СК-РГЭнг(А)-ОБГ NxS

Кабель судовой огнестойкий герметизированный на номинальное напряжение до 0,6/1,0 кВ СК-РэЭГУнг(А)-ОБГ

Целевое применение кабеля СК-РэЭГУнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для цепей управления и контроля

Для электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Разрешено задействовать Кабель СК-РэЭГУнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При продольном и радиальном гидростатическом давлении до 10,62 МПа

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Допустимо задействовать Кабель СК-РэЭГУнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Возможно использовать Кабель СК-РэЭГУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешено задействовать Кабель СК-РэЭГУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

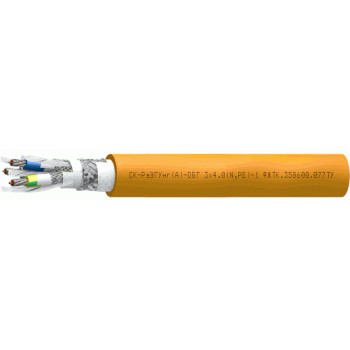

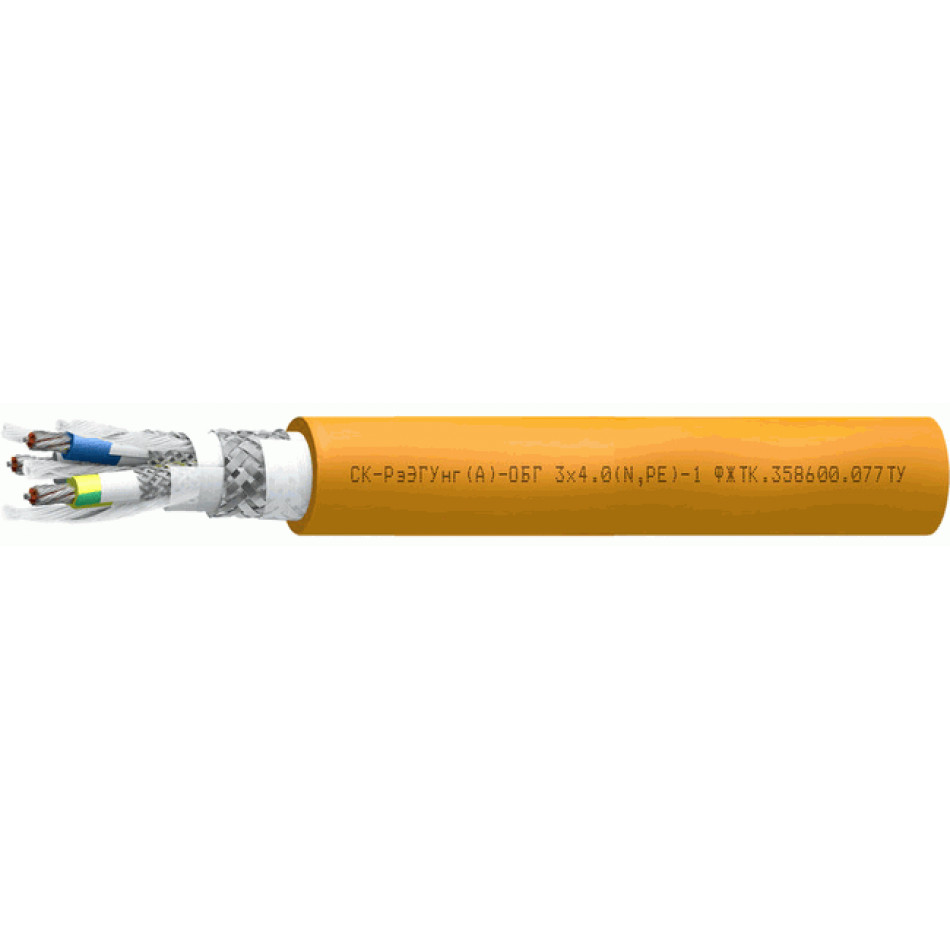

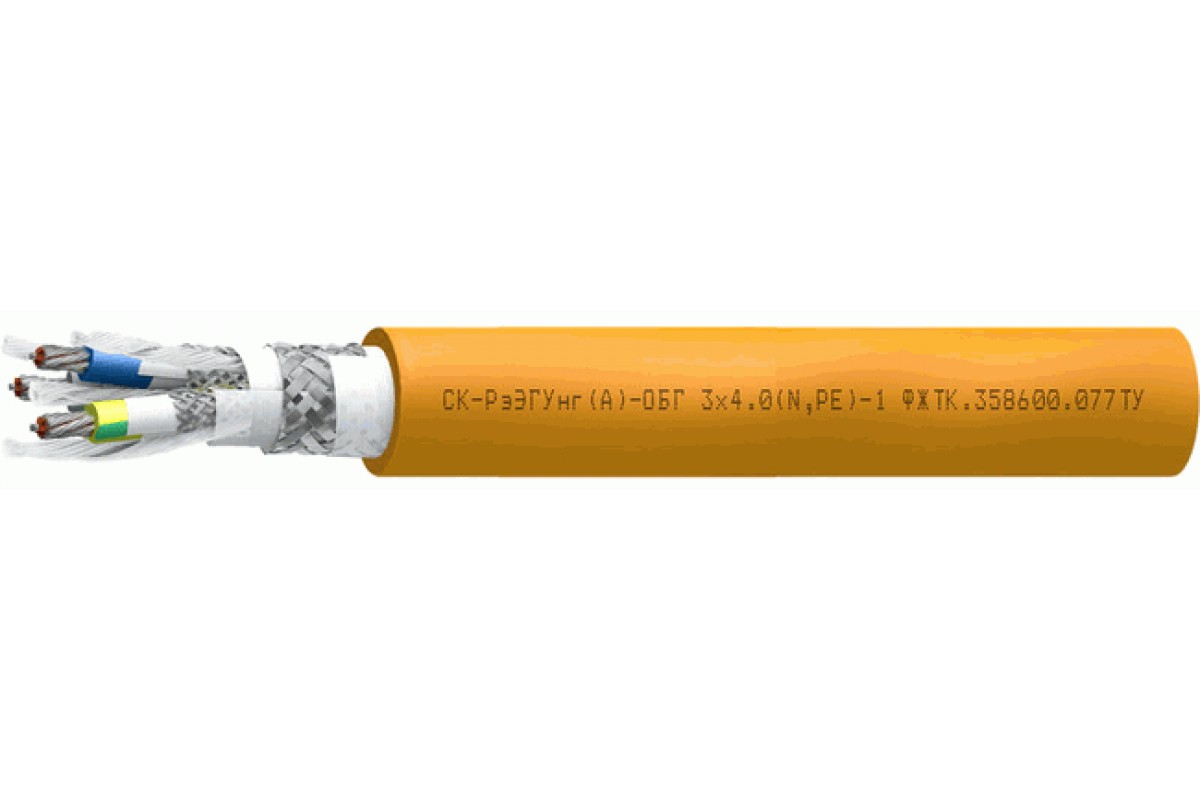

Конструкция Кабель СК-РэЭГУнг(А)-ОБГ:

Количество жил	Сечение жил, мм2
2; 3; 4; 5; 7; 10; 12; 14; 16; 19; 24; 27; 30; 32; 33; 37; 48; 52	0,75; 1,0; 1,5

Жилы: многопроволочные медные с водоблокирующим элементом
Изоляция: кремнийорганическая керамообразующая резина
Обмотка изолированной жилы: водоблокирующая лента
Экран группы: оплетка из медных луженых проволок
Обмотка по экрану: водоблокирующая лента
Скрутка: пучковая или повивная
Заполнение сердечника: водоблокирующие нити и обмотка водоблокирующей лентой
Общий экран: в виде оплетки из медной луженой проволоки
Обмотка по экрану: водоблокирующая лента
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета

Период гарантии Кабель СК-РэЭГУнг(А)-ОБГ:

кабелей СК-РэЭГУнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РэЭГУнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5
2	15	15,5	18
3	15,8	16,3	18,9
4	17,6	18,3	20,5
5	19	19,8	22,4
7	20,5	21,3	24,1
10	25,9	26,9	30,8
12	26,6	27,6	31,6
14	27,9	29	33,3
16	29,8	30,9	35,4
19	31,3	32,5	37,3
24	36,3	37,8	44,6
27	37	39,6	45,5
30	39,4	41	48
32	41,1	42,8	50
33	41,1	42,8	50
37	42,6	44,4	51,9
48	49,3	51,3	59,9
52	50,5	52,6	61,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5
2	220,3	234,8	321,3
3	268	296,5	399,1
4	347,6	374,7	490,8
5	410,1	443,3	584,4
7	515,7	560,6	753,5
10	712,4	777,1	1 048,8
12	804,2	880,4	1 198,3
14	946,3	1 034,9	1 411,6
16	1 045,1	1 145,5	1 570,3
19	1 187	1 328,6	1 800,3
24	1 499,1	1 681,9	2 383
27	1 634,5	1 926,1	2 606,7
30	1 900,3	2 088,4	2 923,1
32	2 004,3	2 204,7	3 128,6
33	2 046,8	2 252,9	3 199
37	2 236,6	2 466,2	3 509,9
48	2 903,6	3 203,1	4 501,8
52	3 094,1	3 417	4 812,1

Электрические параметры СК-РэЭГУнг(А)-ОБГ

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
0,75	26
1	19,5
1,5	13,3
2,5	7,98
4	4,95
6	3,3
10	1,91
16	1,21

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Рабочее переменное (постоянное) напряжение, не более, В	660/1000 (1500)

ФЖТК.358600.077ТУ
